4.2.4 Ports et boutons

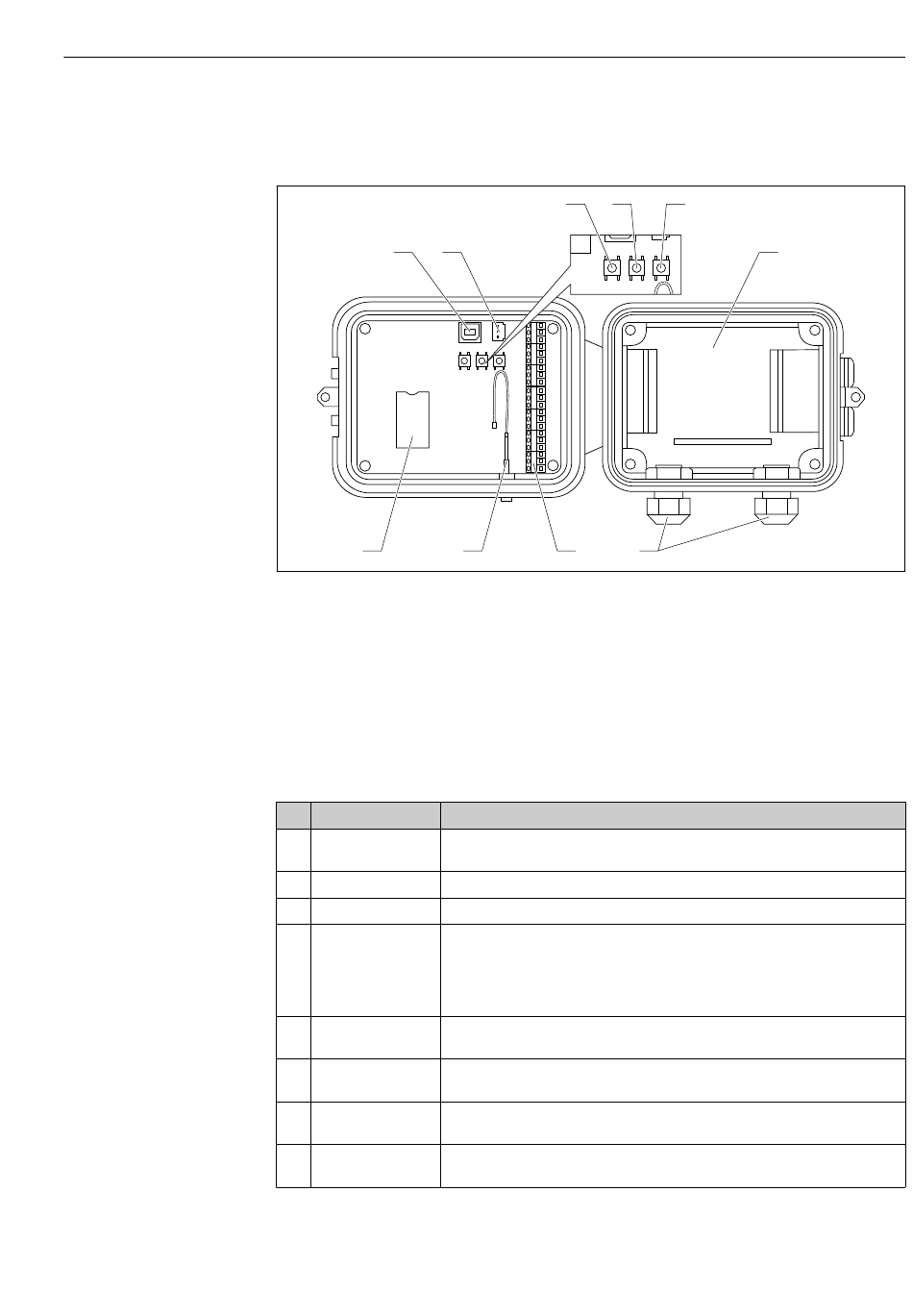

La figure suivante montre les commandes pour le réglage et la configuration du
Connect Sensor FXA30/FXA30B.
1 2
8
1 Port de console
2 Port de batterie
3 Boutons de commande
3.1 Bouton Wake
3.2 Bouton Factory
3.3 Bouton Reset
4 Logement de la batterie
5 Presse-étoupe
6 Interface entrée/sortie (E/S)
7 Port de l' a ntenne de téléphonie mobile
8 Logement de la carte SIM
Pos. Nom Description
1 Port de console Raccorde le Connect Sensor FXA30/FXA30B à un ordinateur à l' a ide d' u n câble
USB de type A à B pour accéder à l' i nterface de ligne de commande (CLI).
2 Port de batterie Raccorde le fil de la batterie pour alimenter le Connect Sensor FXA30/FXA30B
3.1 Bouton Wake "Réveille" le Connect Sensor FXA30/FXA30B
3.2 Bouton Factory Supprime tous les changements de configuration et restaure les réglages usine
d' o rigine du Connect Sensor FXA30/FXA30B lorsque vous appuyez dessus et le
maintenez pendant 3 secondes. Si vous appuyez sur ce bouton, mais ne le
maintenez pas, l' a ppareil se "réveille" brièvement et retourne en mode veille —
aucun réglage n' e st affecté.
3.3 Bouton reset Redémarre l' a ppareil s' i l ne répond à aucune entrée (de la CLI ou autre). Appuyer
sur ce bouton ne supprime pas les précédents changements de configuration.
4 Logement de la Maintient la batterie en place
batterie
5 Presse-étoupe Passez les câbles des capteurs à travers ces ouvertures dans le
Connect Sensor FXA30/FXA30B
6 Interface entrée/ Raccordez les entrées et sorties analogiques ou numériques des capteurs ou
sortie (E/S) alimentation de cette interface
3.1 3.2
3
7 6
