Installation de l'appareil
2.5 Connexion de l'alimentation
1
2
3

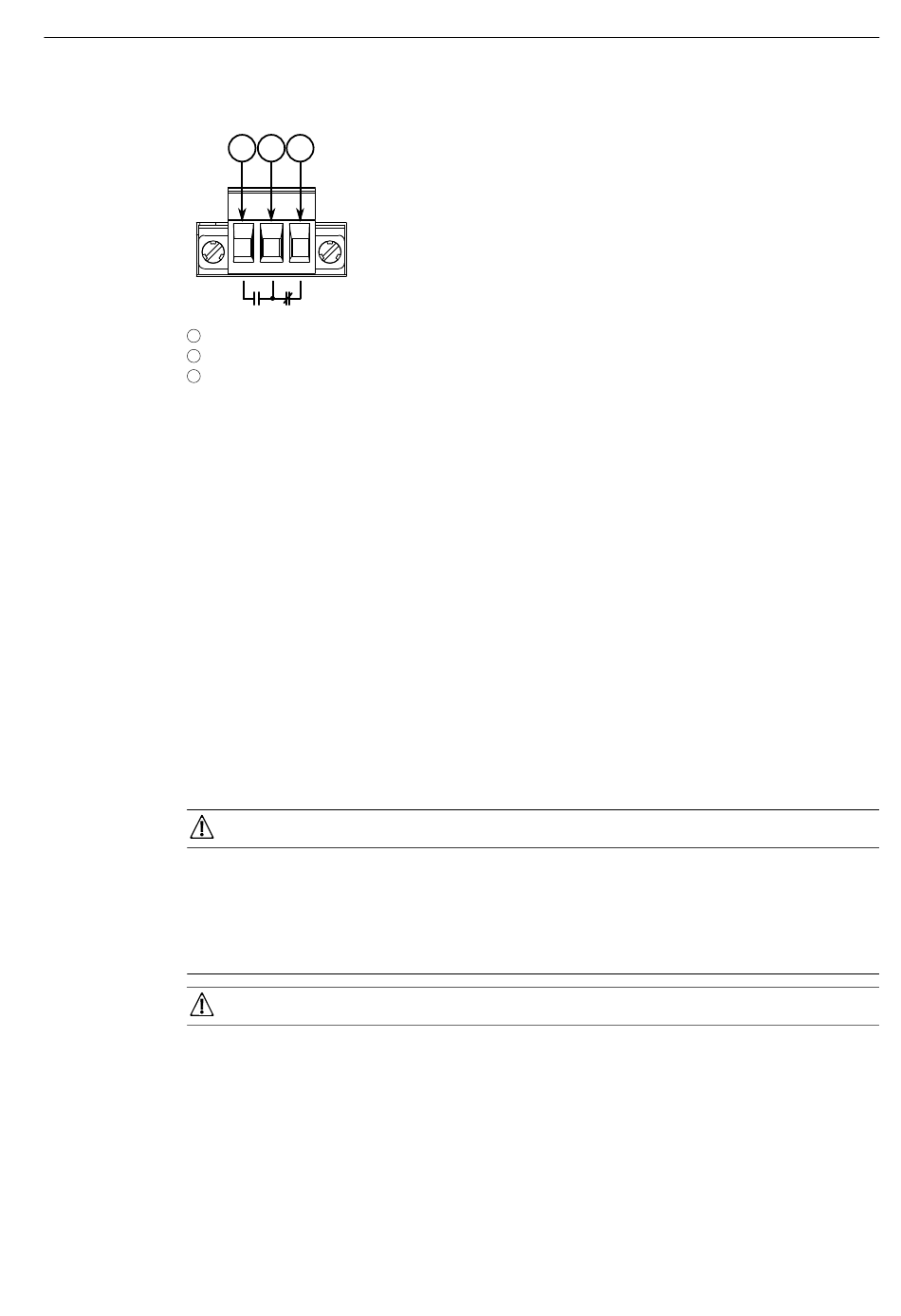

Figure 2.3
2.5
Connexion de l'alimentation
Le RUGGEDCOM RX1510 prend en charge des modules d'alimentation CA haute
tension, CC haute tension et/ou CC basse tension redondants doubles pouvant
être installés dans n'importe quelle combinaison. L'utilisation de deux modules
d'alimentation électrique est recommandée pour fournir la redondance et
l'équilibrage des charges.
Les modules d'alimentation peuvent être équipés soit d'un bornier à vis soit
d'un bornier de type européen (Euroblock). Le bornier à vis se fixe à l'aide de vis
cruciformes et de plaques de compression qui permettent des connexions avec fils
nus ou cosses à sertir.
Pour plus d'informations sur l'installation ou le retrait d'un module d'alimentation,
voir
Risque d'électrocution – risques de blessures graves ou de mort
L'appareil peut comporter deux modules d'alimentation qui peuvent être
connectés à des sources d'alimentation distinctes. Assurez-vous que toutes les
sources d'alimentation sont coupées avant de manipuler les bornes des modules
d'alimentation.
•
•
12
1
2
3
Contact à fermeture
Neutre
Contact à ouverture
Câblage du relais d'alarme de sécurité
"Installation/désinstallation de modules d'alimentation (Page
DANGER
NOTA
Dans une configuration avec un module d'alimentation CA/CC haute tension et
CC basse tension (24/48 V), la disposition des alimentations CA et CC ne dépend
pas des emplacements. Chaque emplacement de module d'alimentation peut
être utilisé pour l'alimentation CA ou CC.
Pour une redondance maximale dans une configuration de module
d'alimentation double, utilisez deux sources d'alimentation indépendantes.
30)".
RUGGEDCOM RX1510
Manuel d'installation, 04/2022, C79000-G8977-1055-22
