Dimensions
20
Construction mécanique
Dimensions du boîtier de terrain en polycarbonate
A
2

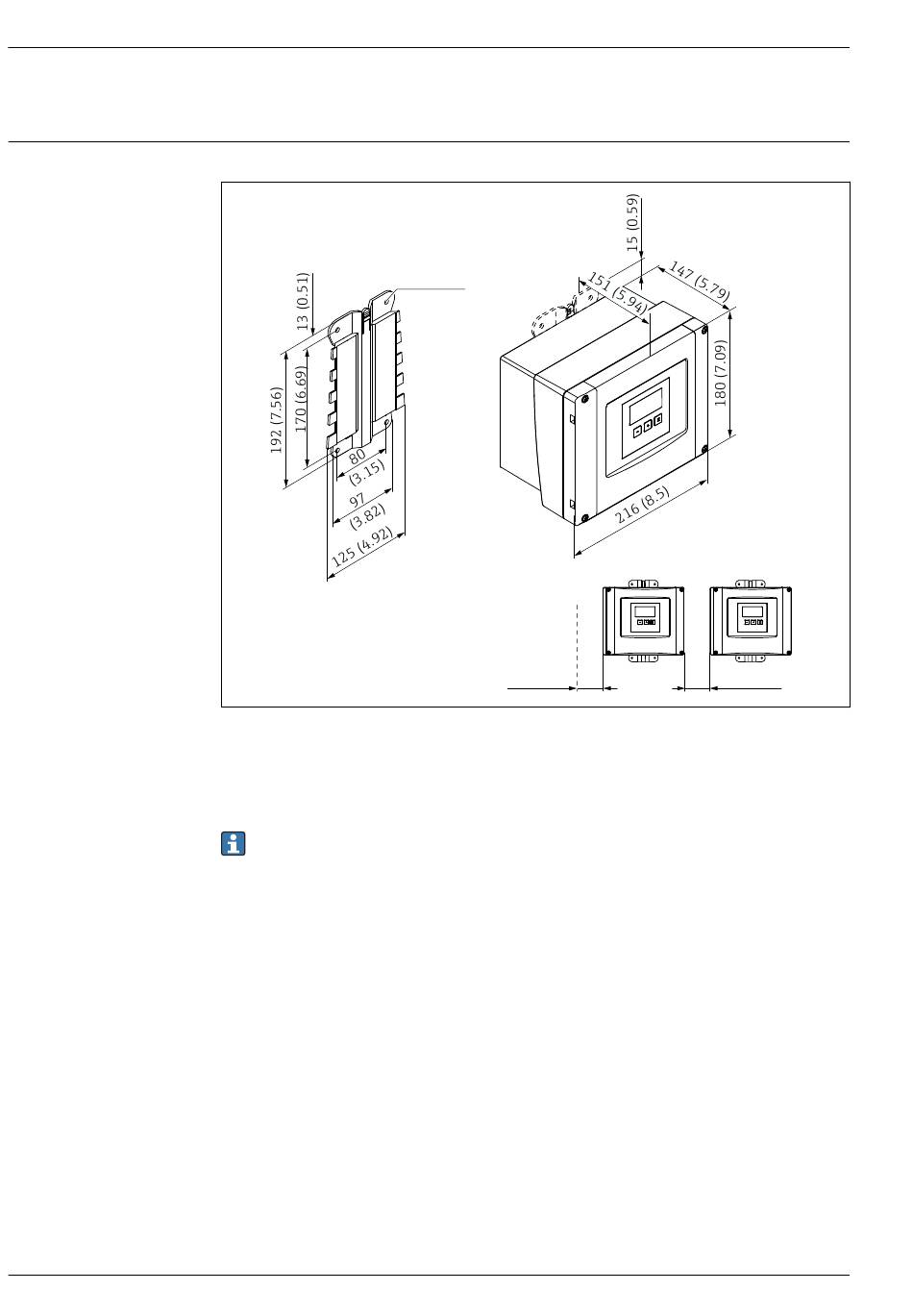

Dimensions du Prosonic S avec boîtier de terrain en polycarbonate. Unité de mesure mm (in)
A
Support de boîtier (fourni), peut également être utilisé comme gabarit de perçage
B
Boîtier de terrain en polycarbonate
C
Espace de montage minimum
Monter le support de boîtier sur une surface de niveau, afin qu' i l ne puisse pas se déformer ou se
tordre. Sinon, il peut être difficile, voire impossible, de monter le boîtier de terrain en
polycarbonate.
B
ø6.5 (0.26)
≥
55 (2.17)
Prosonic S FMU90
C
≥
55 (2.17)
A0034906
