3.3.3

Tourner l'affichage local

1. Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur.
2. Appuyer sur les languettes de verrouillage latérales du module d'affichage et retirer celui-ci du
couvercle du compartiment de l'électronique.
3. Tourner l'affichage dans la position souhaitée (max. 4 × 45° dans les deux sens) et replacer à
nouveau sur le couvercle du compartiment de l'électronique.
4. Visser le couvercle du compartiment de l'électronique à nouveau sur le boitier du transmetteur.

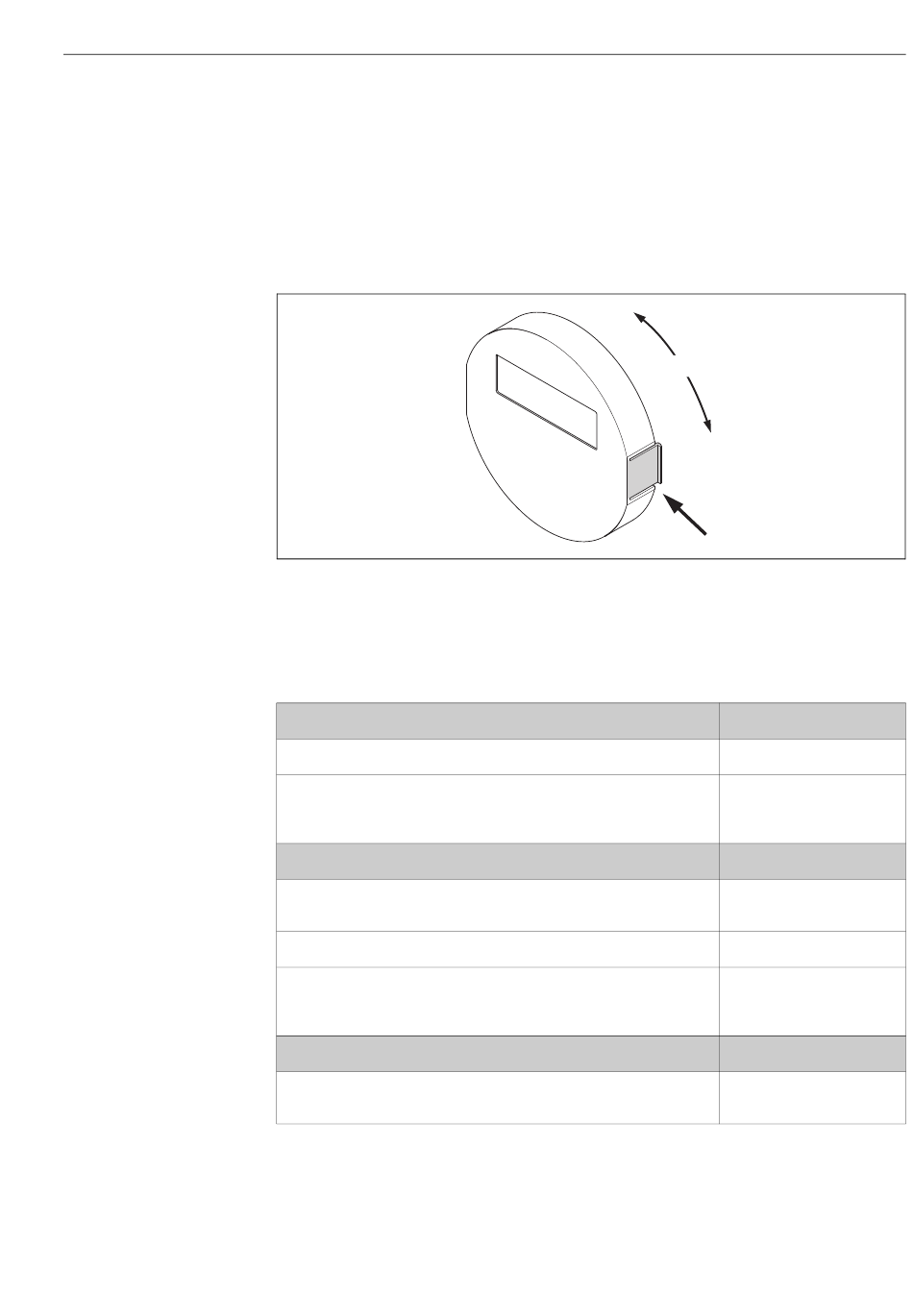

Fig. 10: Rotation de l'affichage local
3.4 Contrôle du montage
Après le montage de l'appareil de mesure sur la conduite, procéder aux contrôles suivants :
Etat et spécifications de l'appareil
L'appareil est-il endommagé (contrôle visuel) ?
L'appareil de mesure répond-il aux spécifications du point de mesure comme la
température et la pression de process, la température ambiante, la gamme de
mesure etc ?
Montage
Le sens de la flèche sur la plaque signalétique du capteur correspond-il au sens
d'écoulement réel dans la conduite ?
Le numéro et le marquage du point de mesure sont-ils corrects (contrôle visuel) ?
Une implantation correcte a-t-elle été choisie pour le capteur, en fonction de son
type, des propriétés du produit ­(dégazage, particules solides) et de sa température
?
Environnement/Conditions du process
L'appareil de mesure est-il protégé contre les intempéries et le rayonnement solaire
direct ?
4 x 45°
Remarques
–
ä 8
Remarques
–
–
ä 11
Remarques
–
Montage
A0003236
