Montage

2. 3 Montage

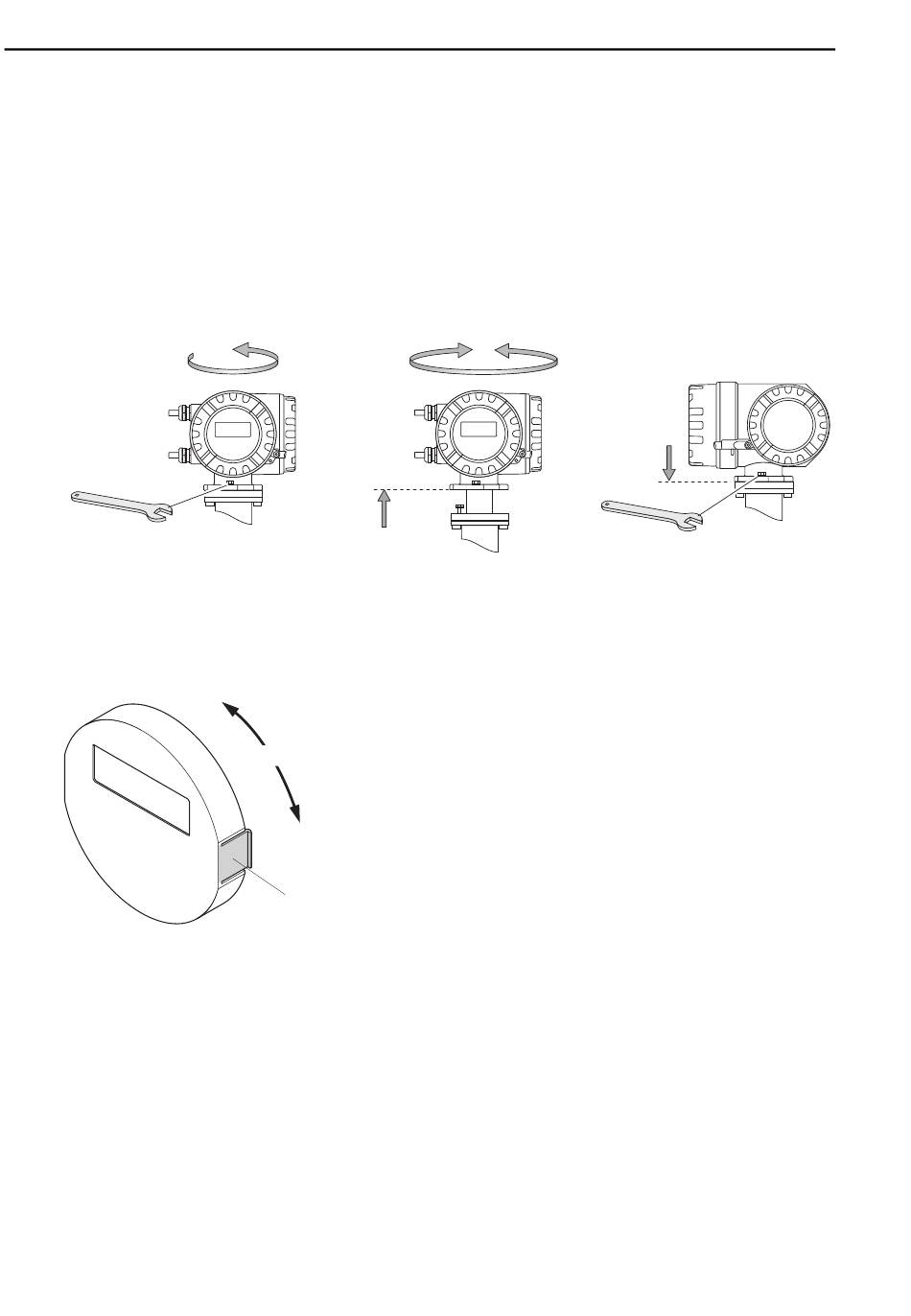

2.3.1 Tourner le boitier du transmetteur en aluminium

#
Danger!
Le mécanisme d'orientation des appareils de mesure destinés aux zones explosibles zone 1
(ATEX) ou Class I Div. 1 (FM/CSA) diffère de celui représenté ici. La procédure de rotation de
ces boitiers est décrite dans la documentation Ex spécifique.
Documentation Ex spécifique correspondante → CD-ROM.
a

2.3.2 Tourner l'affichage local

12
b
c
4 x 45°
b
a
d
£ 180° £ 180°
a. Appuyer sur les languettes latérales sur le module
d'affichage et retirer ce dernier du couvercle du com-
partiment électronique.
b. Tourner l'affichage dans la position souhaitée (max.
4 x 45° dans les deux sens) et l'embrocher à nou-
veau sur le couvercle du compartiment électronique.
A0007541
Proline t-mass 65
e
f
Endress+Hauser
A0007540
