6.3.2 Quick Setup "Débit pulsé"
Remarque !
Le Quick Setup "Débit pulsé" est seulement disponible si l'appareil possède une sortie courant ou
impulsion/fréquence.
Lors de l'utilisation de types de pompes à débit pulsé, comme les pompes à piston, péristaltique,
excentrique etc le débit généré est très fluctuant dans le temps. Pour ces types de pompes on peut
également relever des débits négatifs en raison du volume de fermeture ou de la non étanchéité de
vannes/clapets.
Remarque !
Avant d'effectuer le Quick Setup "Débit pulsé" il faut réaliser le Quick Setup "Mise en service"
ä 41.
A
Q
1
Q
3

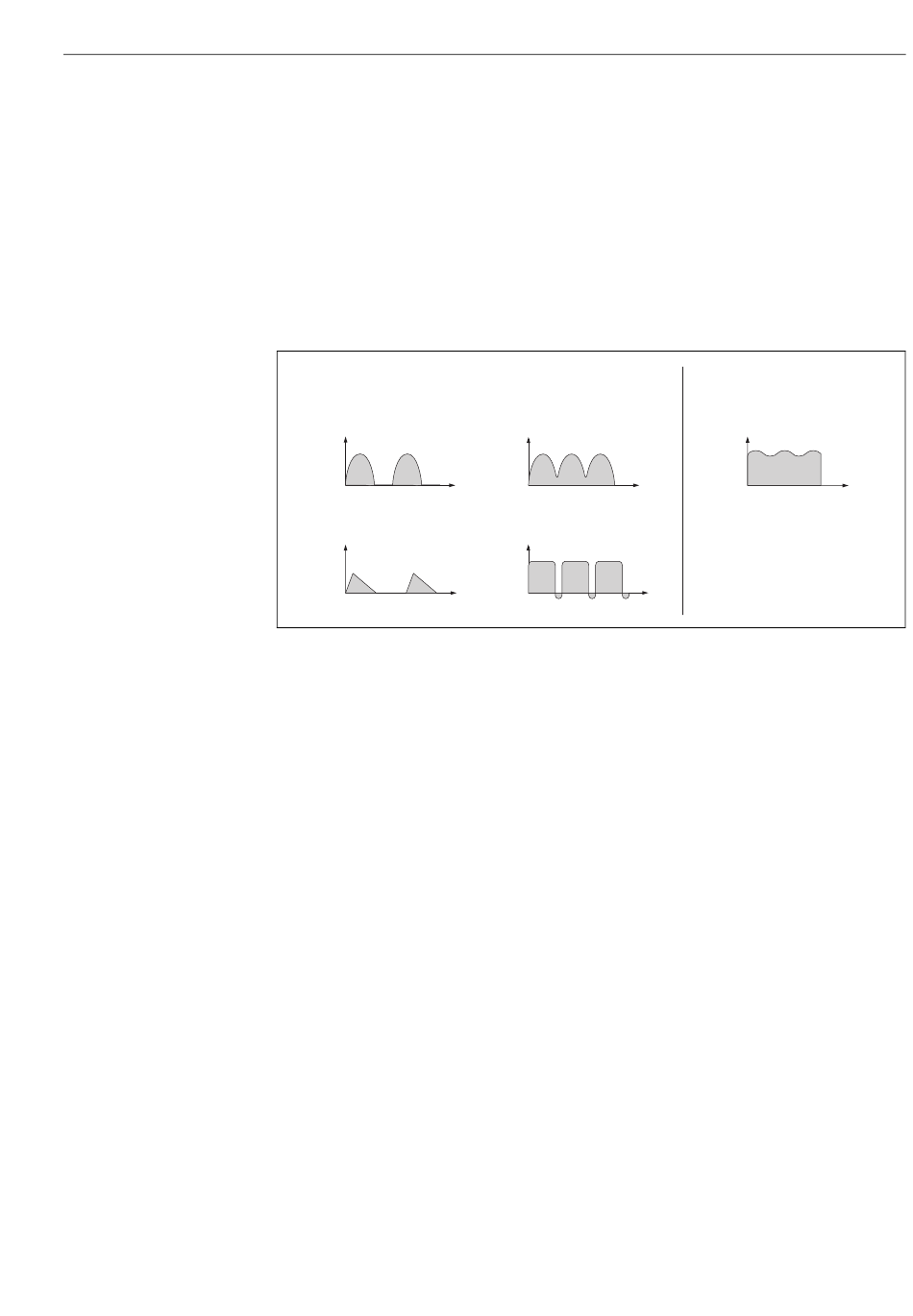

Fig. 23: Caractéristique de débit des différents types de pompes
A avec débit fortement pulsé
B avec débit faiblement pulsé
1 pompe excentrique monocylindrique
2 pompe excentrique bicylindrique
3 pompe magnétique
4 pompe à écrasement, câble de liaison flexible
5 pompe à piston multicylindrique
Débits fortement pulsés
Par le biais d'un réglage conséquent de différentes fonctions d'appareils via le Quick Setup "Débit
pulsé", il est possible de compenser les variations de débit sur l'ensemble de la gamme de débit et
de mesurer correctement les débits pulsés. L'exécution de ce menu Quick Setup est décrite dans le
détail dans la suite.
Remarque !
Dans le cas d'une incertitude sur la caractéristique de débit, la réalisation du Quick Setup "Débit
pulsé" est recommandée dans tous les cas.
Débits faiblement pulsés
En présence de faibles fluctuations de débit, par ex. lors de l'utilisation de pompes à roue dentée, de
pompes à trois cylindres ou mylticylindriques, la réalisation du Quick Setup n'est pas absolument
indispensable.
Dans de tels cas il est cependant recommandé d'adapter les fonctions présentées dans la suite 
(È Manuel "Description des paramètres d'appareil") aux conditions du process sur site afin d'obtenir
un signal de sortie stable et permanent :
• Amortissement système de mesure : Fonction "AMORT. DEBIT"  Augmenter la valeur
• Amortissement sortie courant : Fonction "CONSTANTE DE TEMPS"  Augmenter la valeur
Q
2
t
Q
4
t
Mise en service
B
Q
5
t
t
t
A0001213
