DIMENSIONS DES COSTIERES
L'appareil doit s'insérer parfaitement dans la costière et la base de l'unité doit être parfaitement de niveau.

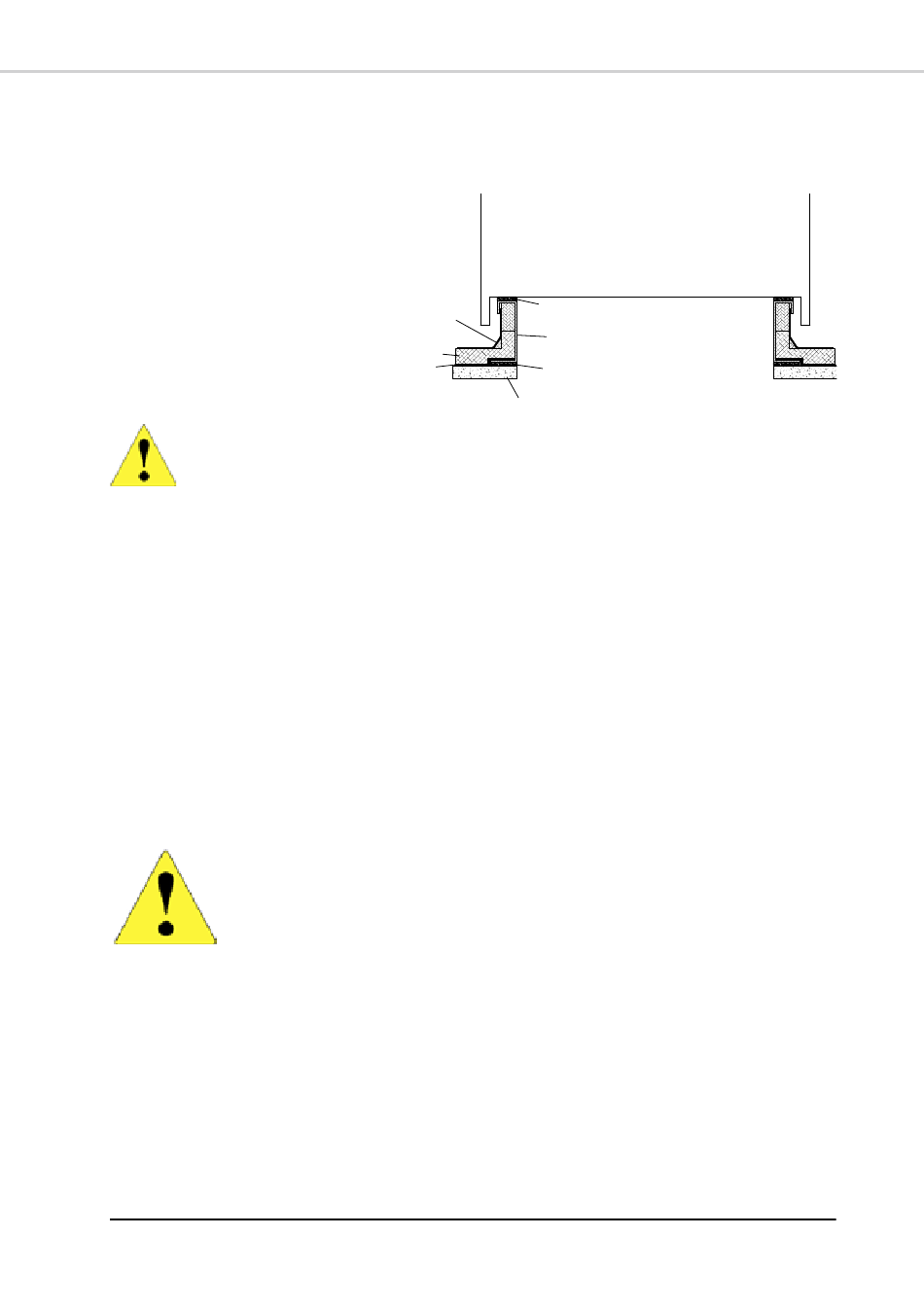

POSITIONNEMENT DE LA COSTIèRE SOUS L'UNITé (VUE EN COUPE)
1. Costière
2. Joint caoutchouc (livré avec la costière)
3. Caoutchouc anti-vibration dur (en option)
4. Poutre ou dalle béton
5. Film pare vapeur (fourniture installateur)
6. Isolation de toiture (fourniture installateur)
7. Revêtement d'étanchéité (fourniture
installateur)
Afin d'assurer une rupture de pont thermique entre la costière et la machine, un joint (N°2) 50x5
est livré avec la costière. Ce joint doit impérativement être placé par l'installateur entre le fond de la
machine et toutes les parties métalliques en contact avec celui-ci.
Prévoir l'isolation de l'extérieur du cadre une fois fixé et soudé sur la structure.
Isoler la costière avant l'installation du ROOFT@IR.
L'épaisseur de l'isolation doit être au minimum de 25 mm et sa surface doit être protégée par un élément bitumé
(ou tout autre matière équivalente) afin d'assurer une parfaite étanchéité.
CONFIGURATION DE L'UNITE
GENERALITES
La machine a été conçue pour être raccordée à un réseau de gaine. Si cela n'est pas le cas, prévoir une grille de
protection au soufflage et un organe créant suffisamment de perte de charge pour ne pas générer de surintensité
au niveau du moteur (voir courbes ventilateurs en annexe)
4 configurations de soufflage et 4 configurations de reprise sont disponibles.
Pour chaque configuration, prendre note des dimensions des gaines de soufflage à prévoir avant l'arriver de l'unité
sur le chantier. quelque soit le matériau retenu, vérifier qu'il est ininflammable et qu 'il ne dégage aucune fumé
toxique dans le cas d'un incendie dans le bâtiment. Les surfaces intérieures doivent être lisse et nettoyable pour
éviter de contaminer l'air qui y circule.
NE jAMAIS pERCER DE TROU DANS LA zONE DE TRAITEMENT D'AIR. DANS
LE CAS CONTRAIRE, LA GARANTIE FABRICANT NE SAURAIT S'AppLIQUER SI
SOUFFLAGE
²
Soufflage vertical bas: S1
²
Soufflage côté: S2
²
Soufflage arrière: S3
²
Soufflage haut: S4
Les configurations "soufflage vertical bas" et "reprise vertical bas" nécessitent la présence d'une costière. Pour les
autres versions, analyser l'installation pour éviter tout risque de dégradation du support sur lequel elle sera posée
compte tenu de son poids.
DIMENSIONS
VOIR ANNExE
7
6
5
D'éVENTUELLE FUITE D'EAU VENAIENT à AppARAîTRE.
REpRISE
VOIR ANNExE
11
ROOF@IR
2
1
3
4
²
Reprise vertical bas: R1
²
Reprise côté:R2
²
Reprise arrière: R3
²
Reprise haut: R4
