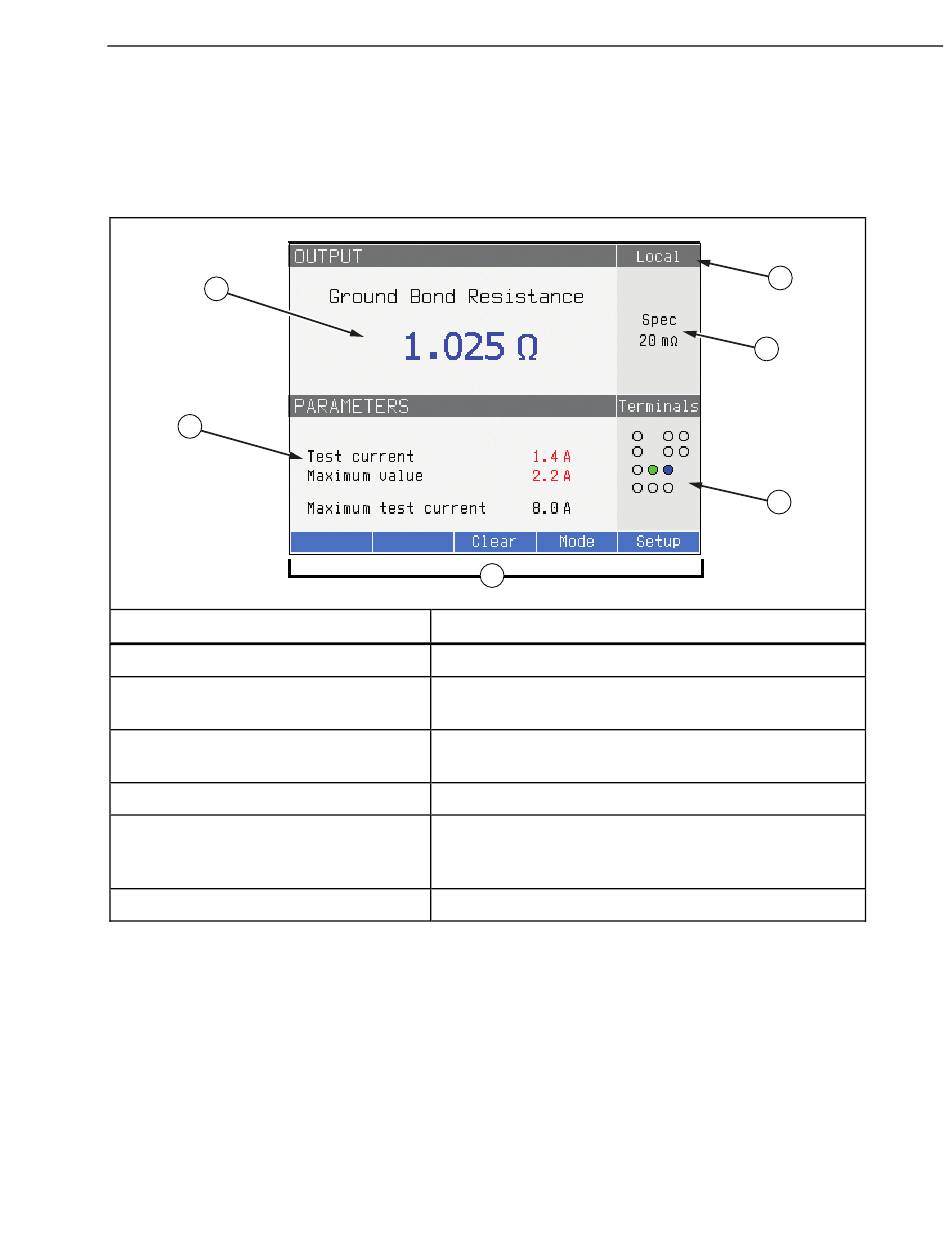

Fonctions d'affichage
Le tableau 6 contient la liste des différentes zones d'affichage et les informations
qu'elles contiennent.
1
2
N°
A Entrée/Sortie
B Paramètres
C Etiquettes des touches de fonction
D Bornes
E Caractéristiques techniques
F /Distant
Réglage des couleurs: Un ensemble de règles communes est utilisé pour appliquer des
couleurs aux étiquettes et aux valeurs apparaissant sur l'affichage.
1. Rouge renvoie à une valeur mesurée ou analysée par le calibrateur (2,2 A dans cet
exemple).
2. Bleu renvoie à une valeur ou à un paramètre définissable ou modifiable à partir du
clavier sur la face avant, ou à une fonction de configuration (100,25 mΩ dans cet
exemple).
3. Noir renvoie à des valeurs fixes, des étiquettes, des notes ou des paramètres ne
pouvant pas être modifiés (8,0 A dans cet exemple).
4. Blanc dans un champ bleu renvoie toujours aux étiquettes des touches de fonction.
Tableau 6. Fonctions d'affichage
3
Affiche la fonction sélectionnée et ses paramètres.
Affiche les paramètres et les mesures auxiliaires pour la
fonction sélectionnée.
Affiche les étiquettes des cinq touches programmables en
dessous de l'affichage.
Affiche les bornes actives pour la fonction sélectionnée.
Affiche la précision du signal de sortie ou du paramètre
mesuré. Si le calibrateur produit deux signaux, deux
caractéristiques de précision apparaissent ici.
Affiche lequel de ces deux modes est réglé sur le calibrateur.
Multifunction Electrical Tester Calibrator
6
5
4
Description
Fonctions d'affichage
ehq003.eps
21
