2. Coupez la partie du poussoir qui dépasse :
– Entaillez le poussoir à hauteur de l'arête supérieure du support avec un couteau et
cassez–le.
– Détachez la partie excédentaire avec une pince coupante.
4.4 Dépose et repose de l'alimentation
1. Ouvrez le boîtier comme décrit au chapitre 4.1.
2. Déposez le support de disque dur comme décrit au chapitre 4.2.1.
3. Notez l'affectation des câbles et débranchez les sur la carte mère et sur les lecteurs.
4. Dévissez les six vis de fixation du cache de l'alimentation sur le boîtier du système.
5. Dévissez les trois vis de fixation (TORX T10) de la tôle de fixation d'alimentation.
6. Retirez l'alimentation vers le haut du boîtier du système.
7. Pour poser la nouvelle alimentation, procédez dans l'ordre inverse.

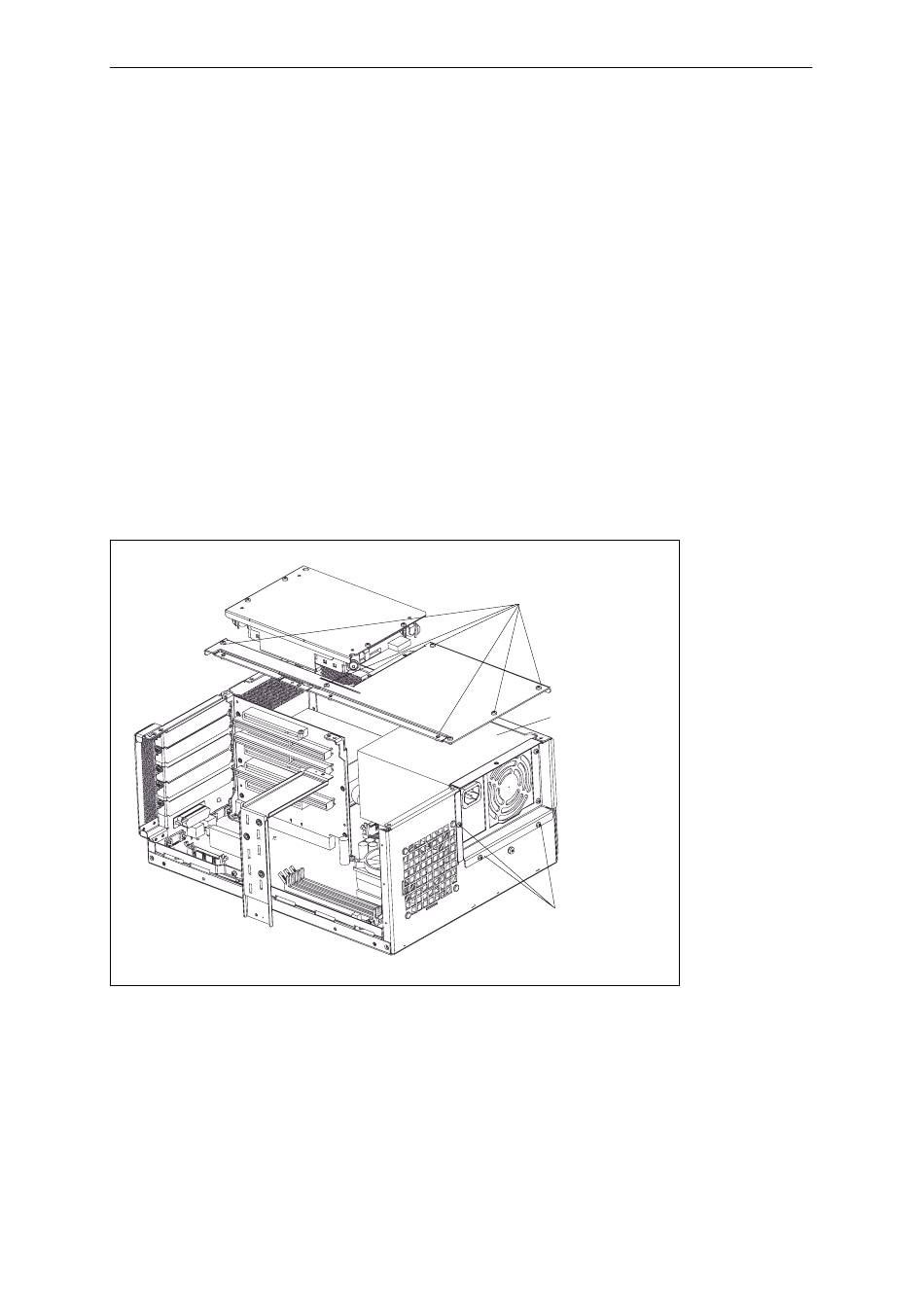

Figure 4-10 Dépose et repose de l'alimentation
Panel PC 870 Unité de traitement, Manuel produit
Edition 12/01
Extensions et maintenance de l'unité de traitement
Vis du cache de l'alimentation
Alimentation
Vis de la tôle de
fixation
4-13
