10. Schematy hydrauliczne

10. Schematy hydrauliczne
Poniższe przykładowe schematy nie zastępują projektu instalacji CO, CWU.
Służą jedynie do celów poglądowych.

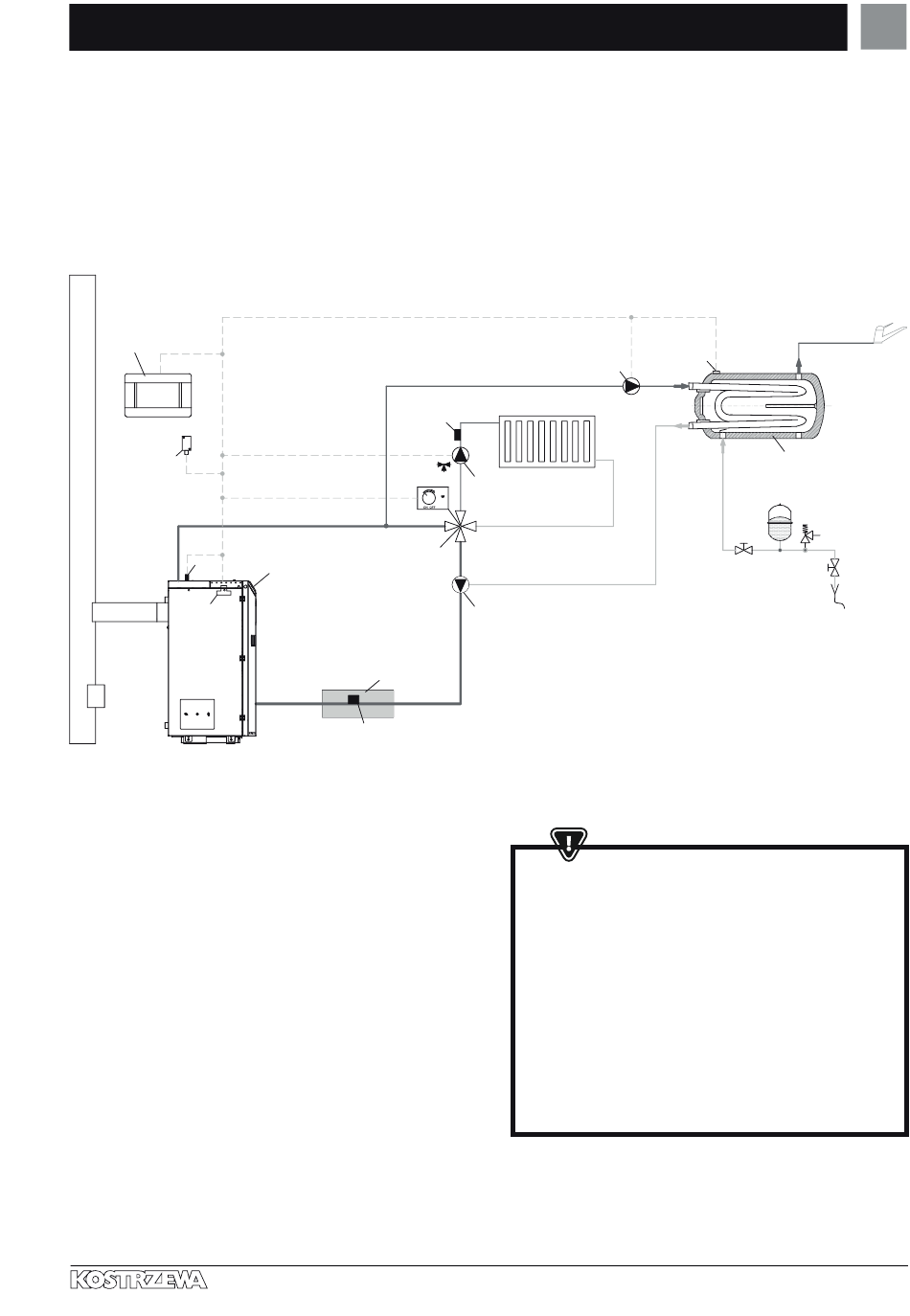

Schemat z zaworem czterodrogowym sterującym obiegiem centralnego ogrzewania:
13
12
4
2
1. kocioł z panelem sterującym,
2. moduł regulatora,
3. czujnik temperatury wody powracającej do kotła CT4,
4. czujnik temperatury kotła CT4,
6. zaworu czterodrogowy z siłownikiem,
7. pompa obiegu mieszacza,
8. czujnik temperatury obiegu mieszacza CT4,
9. zasobnik CWU,
10. pompa CWU,
11. czujnik temp. CWU CT4,
12. czujnik temperatury pogodowej CT6-P,
13. panel pokojowy ecoSTER TOUCH z funkcją termostatu pokojowego lub
standardowy termostat pokojowy,
14. izolacja termiczna.
15. pompa kotłowa - wymusza obieg wody przy zamkniętym mieszaczu
czterodrogowym w celu ochrony powrotu (stosowana gdy obieg
grawitacyjny nie umożliwia wygrzania powrotu)
Ogrzewanie i wentylacja
8
6
1
14
3
10
7
15
ABY ZAWÓR (6) MÓGŁ SKUTECZNIE PODNOSIĆ TEMPERATURĘ
WODY POWRACAJĄCEJ DO KOTŁA NALEŻY USTAWIAĆ WYSOKĄ
TEMPERATURY ZADANĄ KOTŁA! ABY POPRAWIĆ CYRKULACJĘ
WODY W OBIEGU GRAWITACYJNYM KOTŁA (POGRUBIONY OBIEG
NA RYSUNKU) NALEŻY: STOSOWAĆ DUŻE PRZEKROJE
NOMINALNE RURY ORAZ ZAWORU CZTERODROGOWEGO,
UNIKAĆ WIĘKSZEJ LICZBY KOLAN I PRZEWĘŻEŃ PRZEKROJU,
ZACHOWYWAĆ MIN. 2° SPADEK RUR ITP. JEŚLI CZUJNIK (3) JEST
ZAMONTOWANY PRZYLGOWO DO RURY, TO NALEŻY ZAŁOŻYĆ
IZOLACJĘ PIANKOWĄ (14) KTÓRA POWINNA OBEJMOWAĆ CZUJNIK
WRAZ Z RURĄ.
Instrukcja regulatora Platinum Bio ecoMAX 860P – PL 07.22
