13. Montage du régulateur
122

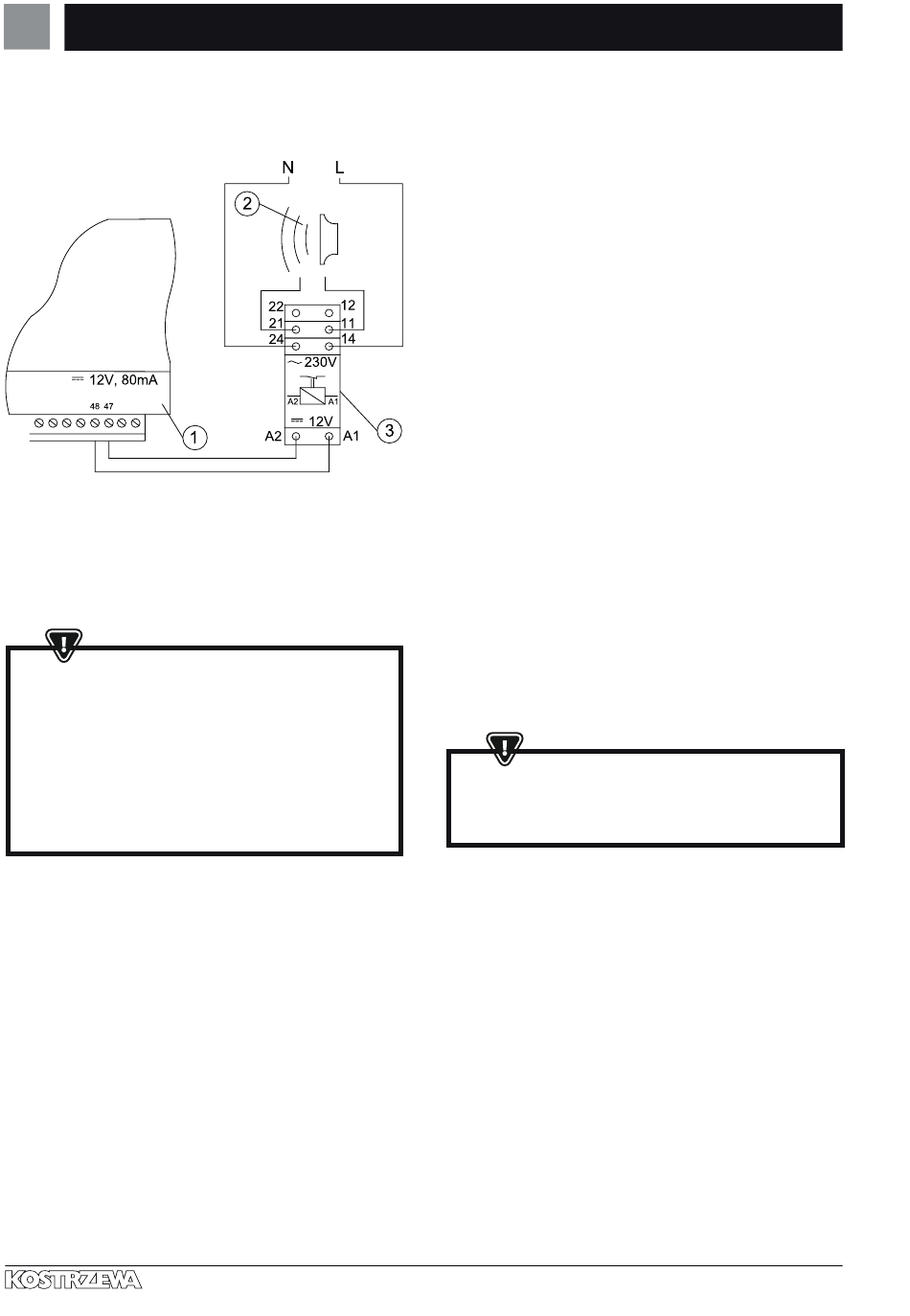

Connexion d'un dispositif d'alarme externe:
1. régulateur
2. dispositif d'alarme externe
3. relais
13.15 Connexion du servo du mélangeur
LORS DU RACCORDEMENT DU SERVOMOTEUR DU MÉLANGEUR,
VEILLEZ À NE PAS SURCHAUFFER LA CHAUDIÈRE, CE QUI PEUT
SE PRODUIRE LORSQUE LE DÉBIT D'EAU DE LA CHAUDIÈRE EST LIMITÉ.
IL EST RECOMMANDÉ DE CONNAÎTRE, AVANT DE COMMENCER LES
TRAVAUX, LA POSITION DE LA VANNE CORRESPONDANT À L'OUVERTURE
MAXIMALE, DE SORTE QUE LA PUISSANCE SOIT ASSURÉE À TOUT
MOMENT POUR GARANTIR L'EXTRACTION DE LA CHALEUR DE LA
CHAUDIÈRE PAR SON OUVERTURE MAXIMALE.
Le régulateur ne fonctionne qu'avec des actionneurs de vannes de mélange
équipés d'interrupteurs de fin de course. L'utilisation d'autres actionneurs
est interdite. Des actionneurs avec une plage de temps de rotation complète de
90 à 255s peuvent être utilisés.
Description de la connexion du mélangeur:
• connecter le capteur de température du mélangeur,
• connecter électriquement la pompe du mélangeur
• activer le régulateur et sélectionner le bon fonctionnement du mélangeur
dans le menu service
Menu > Paramètres du mélangeur 1
• entrer dans les paramètres de service du mélangeur le temps d' o uverture
approprié de la vanne (le temps doit être spécifié sur la plaque du servo,
par exemple 120s)
• brancher l'alimentation électrique au régulateur et mettre le régulateur
en marche pour que la pompe du mélangeur fonctionne
• déterminer la direction dans laquelle l'actionneur se ferme/ouvre.
Chauffage et ventilation
Pour cela, mettre le bouton du boîtier d'asservissement en commande
manuelle et trouver la position où la température du circuit du mélangeur
est maximale (dans le régulateur cela correspond à la position 100%
ON), ainsi que la position de la vanne où la température du circuit du
mélangeur est minimale (dans le régulateur cela correspond à la position
0% OFF).Noter les positions pour vérifier ultérieurement que la connexion
est correcte,
• débrancher l'alimentation électrique du régulateur,
• connecter électriquement l'actionneur du mélangeur au régulateur et à la
documentation du fabricant de l'actionneur de la vanne. Ne pas confondre
le sens d' o uverture et le sens de fermeture,
• connecter l'alimentation électrique au régulateur et mettez le régulateur
en mode veille (STAND-BY),
• vérifier si les fils de fermeture et d' o uverture du mélangeur ne sont pas
intervertis, pour cela entrer dans le Menu: Commande manuelle et
ouverture du mélangeur en sélectionnant Ouverture du mélangeur 1
= ON. Lors de l' o uverture de l'actionneur, la température sur le capteur
du mélangeur doit augmenter. Si ce n' e st pas le cas, coupez l'alimentation
électrique du régulateur et inversez les fils.(Remarque : une autre cause
peut être une valve mal connectée mécaniquement !- vérifiez dans la
documentation du fabricant de la vanne si celle-ci est correctement
connectée).
13.16 Raccordement du panneau d'ambiance
Il est possible de connecter un panneau supplémentaire ecoSTER TOUCH au
régulateur, qui peut remplir la fonction de:
• thermostat d'ambiance,
• panneau de contrôle de la chaudière,
• signalisation des alarmes,
• indicateur de niveau de carburant.
ATTENTION :LA SECTION DES FILS 12V ET GND POUR LA CONNEXION
DU PANNEAU D'AMBIANCE DOIT ÊTRE D'AU MOINS 0,5MM².
La longueur maximale du câble ne doit pas dépasser 30 m. Cette longueur peut
être supérieure si l' o n utilise des fils dont la section est supérieure à 0,5 mm².
• Connexion à quatre fils. Effectuer les connexions conformément au
schéma de câblage.
• Connexion à deux fils. La connexion requiert une alimentation externe
+12VDC de min.400 mA. Points d'alimentation du panneau :GND et VCC
se connectent à l'alimentation externe, tandis que les lignes D+ et D- sont
connectées comme indiqué dans le schéma de câblage.
