10. Schémas hydrauliques
110
Paramètres proposés:
Paramètre
Température préréglée de la chaudière
Augmentation de la température de la chaudière
Utilisation du mélangeur 1
Température maximale du mélangeur 1
Courbe de chauffe du mélangeur 1
Contrôle météo du mélangeur 1
Sélection du thermostat du mélangeur 1

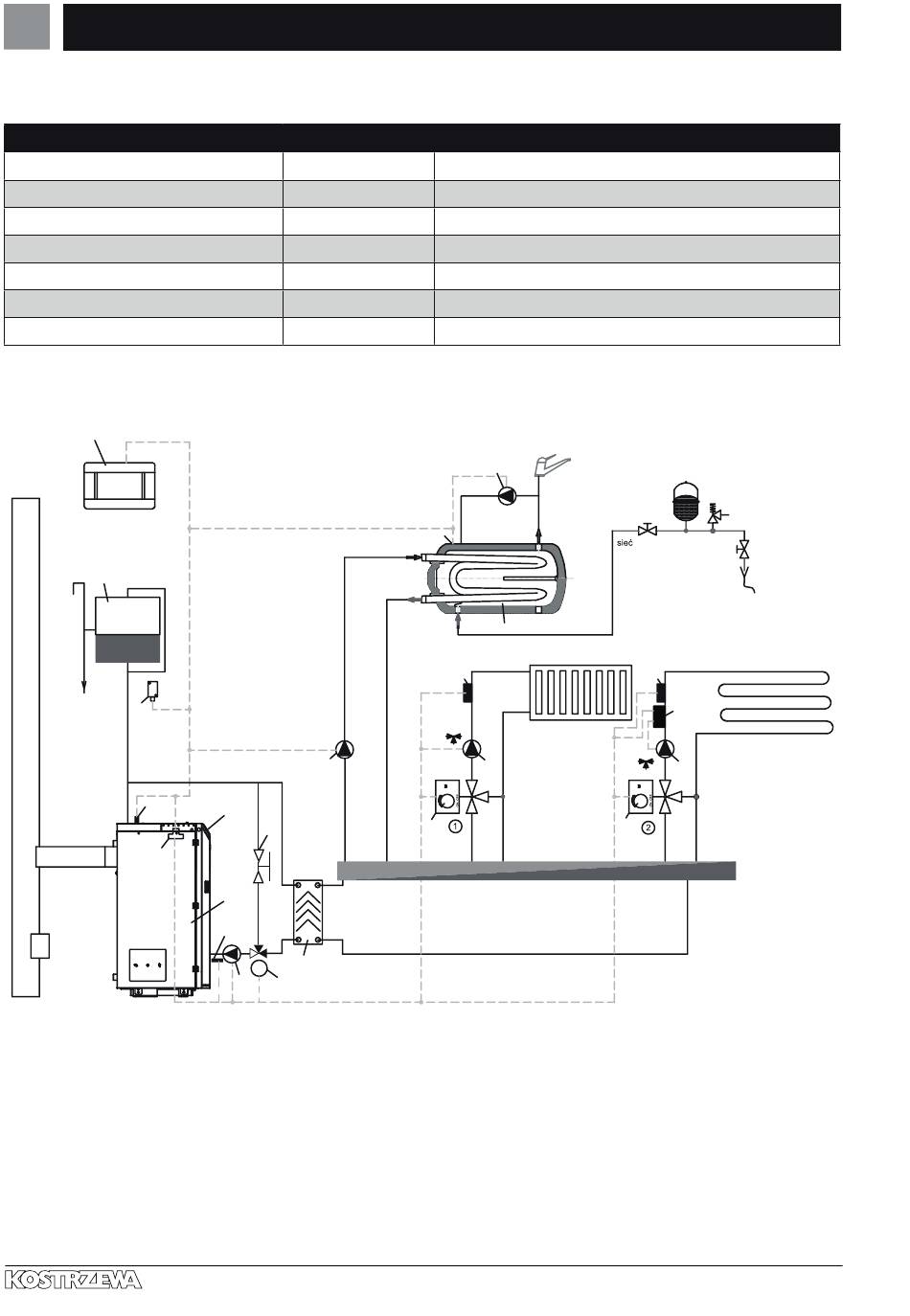

Schéma avec deux circuits de chauffage régulés et un préparateur d'eau chaude sanitaire:
12
16
14
4
3
1. chaudière,
2. échangeur de chaleur,
3. module régulateur,
4. sonde de température de la chaudière CT4,
6. pompe de chaudière,
7. panneau du régulateur,
8. pompe ECS,
9. actionneur de vanne de mélange,
10. sonde de température du circuit du mélangeur CT4,
11. pompe du mélangeur,
Chauffage et ventilation
Réglage
70-80°C
5-20°C
CC Activée
70°C
0.8 – 1.4
Activés
ecoSTER T1
8
7
18
1
19
2
M
6 17
Manuel d'instruction du régulateur Platinum Bio ecoMAX 860P – FR 07.22
menu > réglages de la chaudière
menu > paramètres de service > paramètres CC et ECS
menu > paramètres de service > paramètres du mélangeur 1
menu > paramètres de service > paramètres du mélangeur 1
menu > paramètres du mélangeur 1
menu > paramètres du mélangeur 1
menu > paramètres de service > paramètres du mélangeur 1
ecs
10
13
9
10
11
9
12. panneau d'ambiance ecoSTER TOUCH avec fonction de thermostat d'ambiance ou
thermostat d'ambiance standard,
13. capteur de température pour le ballon ECS CT4,
14. capteur de température météo CT6-P,
15. thermostat de sécurité indépendant pour arrêter la pompe du chauffage par
le sol,
16. vase d' e xpansion,
17. actionneur de soupape de protection contre le retour,
18. vanne à boule,
19. sonde de température de l' e au de retour ST4.
MENU
réservoir d' e xpansion
conduites d' e au
10
15
11
9
