13. Montage du régulateur
114
Chauffage et ventilation

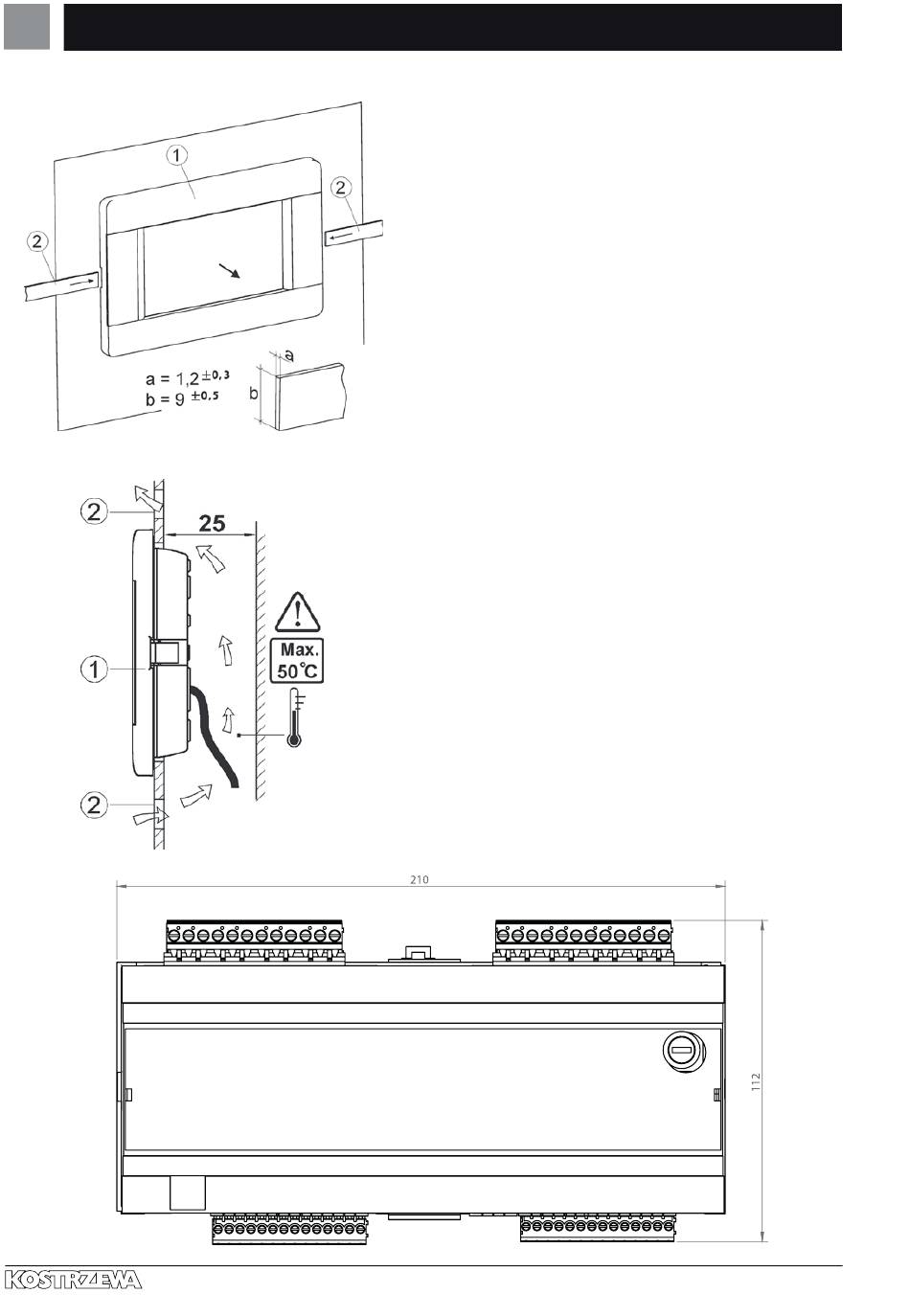

Conditions d'installation du panneau où:
1. panneau,
2. des trous de ventilation pour la circulation de l'air (remarque : les trous ne
doivent pas réduire le degré de protection IP requis ; les trous de
ventilation ne sont pas nécessaires si la température ambiante du
panneau n' e st pas dépassée).
• Démontage du panneau :Pour retirer le panneau (1) du boîtier, poussez
les méplats (2) dans les fentes indiquées. Cela fera plier les loquets du
boîtier du panneau et permettra de retirer le panneau (1).
13.4 Montage du module exécutif
Le module exécutif doit être intégré. Le boîtier doit assurer un degré de protec-
tion correspondant aux conditions environnementales dans lesquelles le
régulateur sera utilisé. De plus, il doit empêcher l'utilisateur d'accéder aux
parties sous tension dangereuse, par exemple les bornes. Un boîtier
d'installation standard peut être utilisé pour l' e ncapsulation. Dans ce cas,
l'utilisateur a accès à la surface avant du module exécutif. L' e nveloppe peut
également être constituée d' é léments de chaudière entourant l' e nsemble du
module. Le boîtier du module ne garantit pas la résistance à la poussière et
à l' e au. Afin de protéger le module contre ces facteurs, il est nécessaire de
l' e ntourer d'un boîtier approprié. Le module exécutif est destiné à être monté
sur un rail DIN standardisé TS35. Le rail doit être solidement fixé sur une surface
rigide. Avant de placer le module sur le rail (2), soulevez le loquet (3)
vers le haut. Après le positionnement sur le rail, repoussez le loquet (3) dans sa
position initiale. Assurez-vous que l'appareil est solidement fixé et qu'il
ne peut pas être retiré du rail sans l'aide d'un outil. Pour des raisons de sécurité,
il est nécessaire de maintenir une distance de sécurité entre les
parties sous tension des bornes du module exécutif et les éléments conducteurs
(métalliques) du boîtier (au moins 10 mm). Les fils de connexion
doivent être protégés contre l'arrachement, le desserrage ou l' e ncastrement de
manière à ce qu'il ne soit pas possible d' e xercer une contrainte sur les
fils.
