13. Montage du régulateur
13.12 Raccordement du thermostat d'ambiance de la
chaudière
Le thermostat d'ambiance du circuit de la chaudière peut arrêter le fonctionne-
ment du brûleur ou arrêter la pompe de la chaudière CC. Pour que le
thermostat d'ambiance arrête le fonctionnement de la chaudière, réglez la
Valeur de sélection du thermostat sur universel ou ecoSTER T1
Paramètres de service > Paramètres de la chaudière > Sélection du
thermostat
Pour que le thermostat d'ambiance arrête la pompe de la chaudière CH sans
éteindre le brûleur, réglez la valeur du paramètre :
Paramètres de service > Paramètres de la chaudière > Désactiver la
pompe à partir du thermostat = OUI
13.13 Raccordement d'une chaudière de secours
Le régulateur peut commander le fonctionnement d'une chaudière de secours
(gaz ou fioul).La chaudière de réserve se met automatiquement en
marche en cas d'alarme dans la chaudière principale empêchant son fonction-
nement ultérieur et lorsque la température de la chaudière principale
baisse.Le raccordement à une chaudière de secours, par exemple une chaudière
à gaz, doit être effectué par un installateur qualifié, conformément à la
documentation technique de cette chaudière. La chaudière de réserve doit être
connectée via un relais aux bornes 46-47.

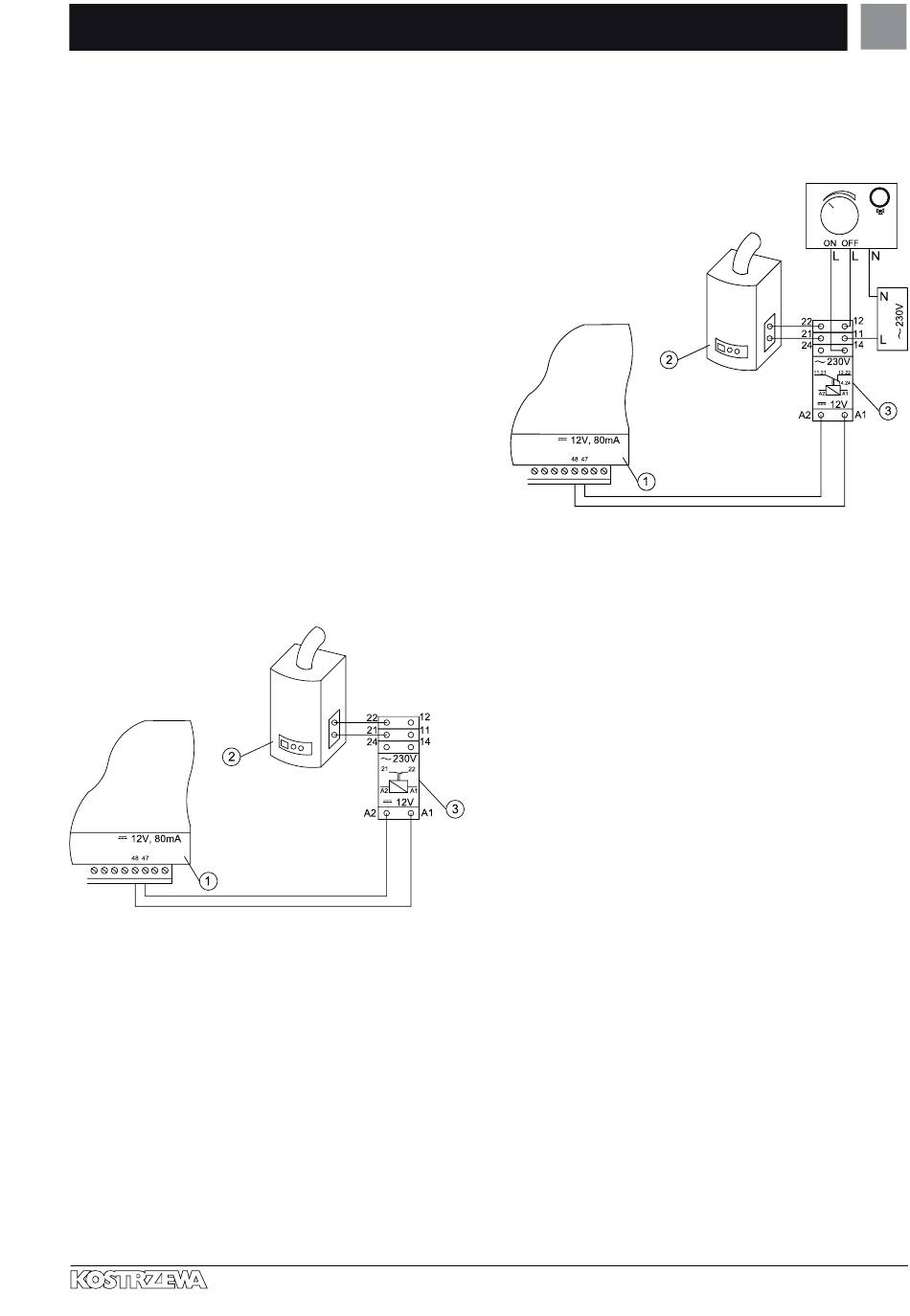

Exemple de schéma de connexion d'une chaudière de réserve au régulateur:
1. régulateur,
2. chaudière de secours (gaz ou fioul),
3. relais RM 84-2012-35-1012 et base RELPOL GZT80.
En standard, le régulateur n' e st pas équipé d'un relais. La mise en marche de la
commande de la chaudière de secours a lieu après avoir réglé la
fonction de la sortie H sur Chaudière de secours. Paramètres de service >
Sortie H mod.A
La chaudière de réserve est mise en marche en coupant la tension aux bornes
46-47.La mise en marche de la chaudière de réserve s' e ffectue en
appliquant une tension aux bornes 46-47.
Chauffage et ventilation
Schéma électrique de la commande de la vanne de
commutation de la chaudière de réserve:
1. régulateur,
2. chaudière de secours,
3. relais,
5. actionneur de vanne de commutation (avec interrupteurs de fin de
course), remarque : les bornes 22,21,24 doivent être séparées
galvaniquement des bornes 12,11,14.
13.14 Connexion de la signalisation d'alarme
Le régulateur peut signaler les conditions d'alarme en activant un dispositif
externe, par exemple une cloche ou un dispositif GSM pour envoyer des
SMS. Le dispositif de signalisation d'alarme doit être raccordé par un relais
conformément au schéma ci-dessous.
La désactivation de la signalisation d'alarme a lieu après avoir réglé la fonction
de la sortie H sur Alarmes.
Paramètres de service > Sortie H mod.A
