8. Obsługa regulatora
zahamowanie wzrostu temperatury w ogrzewanym pomieszczeniu.
• Ustawienia mieszacza z czujnikiem pogodowym, bez panelu pokojowego.
Ustawić parametr Sterowanie pogodowe mieszacza na Włączony. Dobrać
krzywą pogodową wg pkt. 8.20. Za pomocą parametru Przesunięcie
równoległe krzywej ustawić temperaturę zadaną pokojową, kierując się
wzorem: Temperatura zadana pokojowa = 20°C +przesunięcie równo-
ległe krzywej grzewczej. W tej konfiguracji można podłączyć termostat
pokojowy, który będzie niwelował niedokładność doboru krzywej
grzewczej, w przypadku, gdy wartość krzywej grzewczej będzie wybrana
zbyt duża. Należy wówczas ustawić wartość obniżenia temperatury za-
danej mieszacza od termostatu, np. na wartość 2°C. Po rozwarciu styków
termostatu temperatura zadana obiegu mieszacza zostanie obniżona, co
przy prawidłowym doborze wartości obniżenia, spowoduje zahamowanie
wzrostu temperatury w ogrzewanym pomieszczeniu.
• Ustawienia mieszacza z czujnikiem pogodowym oraz z panelem pokojo-
wym. Ustawić parametr Sterowanie pogodowe mieszacza na Włączony.
Dobrać krzywą pogodową wg pkt. 8.20. Regulator przesuwa automatycz-
nie krzywą grzewczą w zależności od zadanej temperatury pokojowej.
Regulator odnosi nastawę do 20 °C, np. dla temperatury zadanej pokojo-
wej = 22°C regulator przesunie krzywą grzewczą o 2°C, dla temperatury
zadanej pokojowej = 18°C regulator przesunie krzywą grzewczą o -2°C. W
niektórych przypadkach może zajść potrzeba doregulowania przesunięcia
krzywej grzewczej. W tej konfiguracji termostat pokojowy może:
- obniżać o stałą wartość temperaturę obiegu grzewczego, gdy zadana
temperatura w pomieszczeniu zostanie osiągnięta. Analogicznie jak opisa-
no w punkcie poprzednim (nie zalecane), lub automatycznie, w sposób
ciągły korygować temperaturę obiegu grzewczego. Nie zaleca się korzy-
stania z obu możliwości jednocześnie. Automatyczna korekta temperatury
pokojowej zachodzi zgodnie ze wzorem: Korekta = (Temperatura zadana
pokojowa – zmierzona temperatura pokojowa) x współczynnik tempera-
tury pokojowej /10 Temperatura zadana mieszacza zostanie zwiększona o
(22 °C - 20 °C) x15/10 = 3 °C. Należy znaleźć właściwą wartość parametru
Współczynnik temperatury pokojowej. Im większa wartość współczynni-
ka, tym większa korekta temperatury zadanej kotła. Przy ustawieniu na
wartość ,,0" temperatura zadana mieszacza nie jest korygowana. Uwaga:
ustawienie zbyt dużej wartości współczynnika temperatury pokojowej
może spowodować cykliczne wahania temperatury pokojowej!.

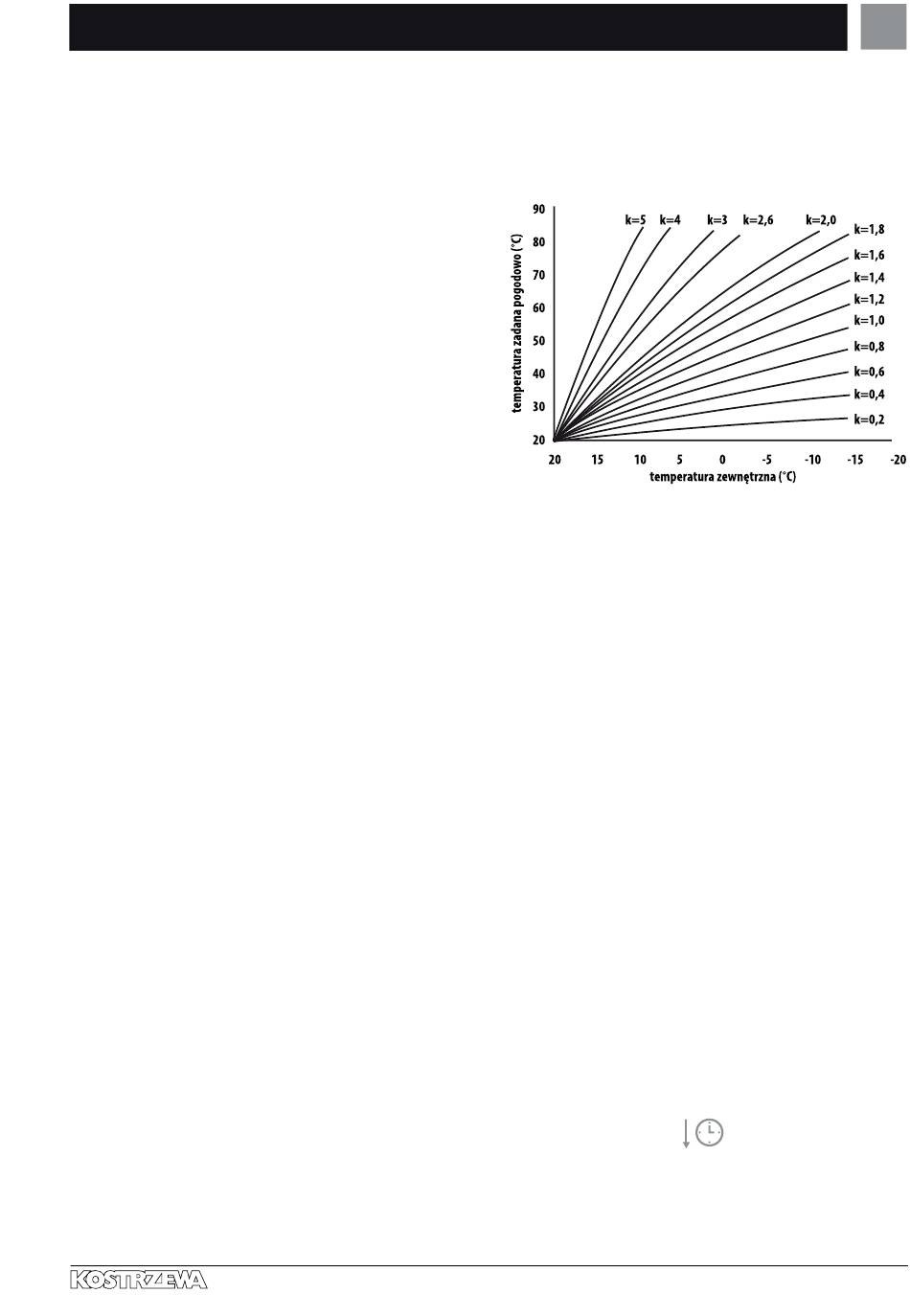

8.20 Sterowanie pogodowe
W zależności od zmierzonej temperatury na zewnątrz budynku, sterowane
automatycznie mogą być zarówno temperatura zadana kotła jak również
temperatury obiegów mieszaczy. Przy właściwym doborze krzywej grzewczej
temperatura obwodów grzewczych wyliczana jest automatycznie w zależności
od wartości temperatury zewnętrznej. Dzięki temu przy wybraniu krzywej
grzewczej odpowiedniej do danego budynku temperatura pomieszczenia
pozostanie w przybliżeniu stała – bez względu na temperaturę na zewnątrz.
Uwaga: w procesie doświadczalnego doboru krzywej grzewczej należy
tymczasowo wykluczyć wpływ termostatu pokojowego na działanie regulatora
niezależnie od tego czy termostat pokojowy jest podłączony czy nie, przez
ustawienie parametru: Ustawienia mieszacza 1 > Termostat pokojowy
mieszacza = 0.
W przypadku podłączonego panelupokojowego dodatkowo ustawić tymczaso-
wo parametr Współczynnik temperatury pokojowej = 0.
Ogrzewanie i wentylacja
Wytyczne dla poprawnego ustawienia krzywej grzewczej.
• ogrzewanie podłogowe 0,2 -0,6
• ogrzewanie grzejnikowe 1,0 - 1,6
• kocioł 1,8 - 4
• Wskazówki do wyboru odpowiedniej krzywej grzewczej:
• jeżeli przy spadającej temperaturze zewnętrznej temperatura pomiesz-
czenia wzrasta, to wartość wybranej krzywej grzewczej jest zbyt wysoka,
• jeśli przy spadającej temperaturze zewnętrznej spada również
temperatura w pomieszczeniu, to wartość wybranej krzywej grzewczej
jest zbyt niska,
• jeśli podczas mroźnej pogody temperatura pokojowa jest odpowiednia
a w czasie ocieplenia jest zbyt niska - zaleca się zwiększyć parametr
Przesunięcie równoległe krzywej grzewczej i wybrać niższą krzywą
grzewczą,
• jeśli podczas mroźnej pogody temperatura pokojowa jest zbyt niska
a w czasie ocieplenia jest zbyt wysoka - zaleca się zmniejszyć parametr
Przesunięcie równoległe krzywej grzewczej i wybrać wyższą krzywą
grzewczą.
Budynki słabo ocieplone wymagają ustawiania krzywych grzewczych o
wyższych wartościach, natomiast dla budynków dobrze ocieplonych krzywa
grzewcza będzie miała niższą wartość. Temperatura zadana, wyliczona wg
krzywej grzewczej może być przez regulator zmniejszona lub zwiększona w
przypadku, gdy wychodzi poza zakres ograniczeń temperatur dla danego
obiegu.
8.21 Opis ustawień obniżeń nocnych
W regulatorze wprowadzono możliwość ustawień przedziałów czasowych
dla kotła, obiegów grzewczych, zasobnika CWU oraz pompy cyrkulacji CWU.
Przedziały czasowe umożliwiają wprowadzenie obniżenia temperatury
zadanej w określonym przedziale czasu np. w nocy lub gdy użytkownik opuści
ogrzewane pomieszczenia. Dzięki temu temperatura zadana może być obniżana
automatycznie co zwiększa komfort cieplny i zmniejsza zużycie paliwa.
Sygnalizowane jest to symbolem
Aby uaktywnić przedziały czasowe należy ustawić parametr Włączenie dla kotła
oraz danego obiegu grzewczego na Tak.
