Notice de montage
pour timon de traction type R4, K4

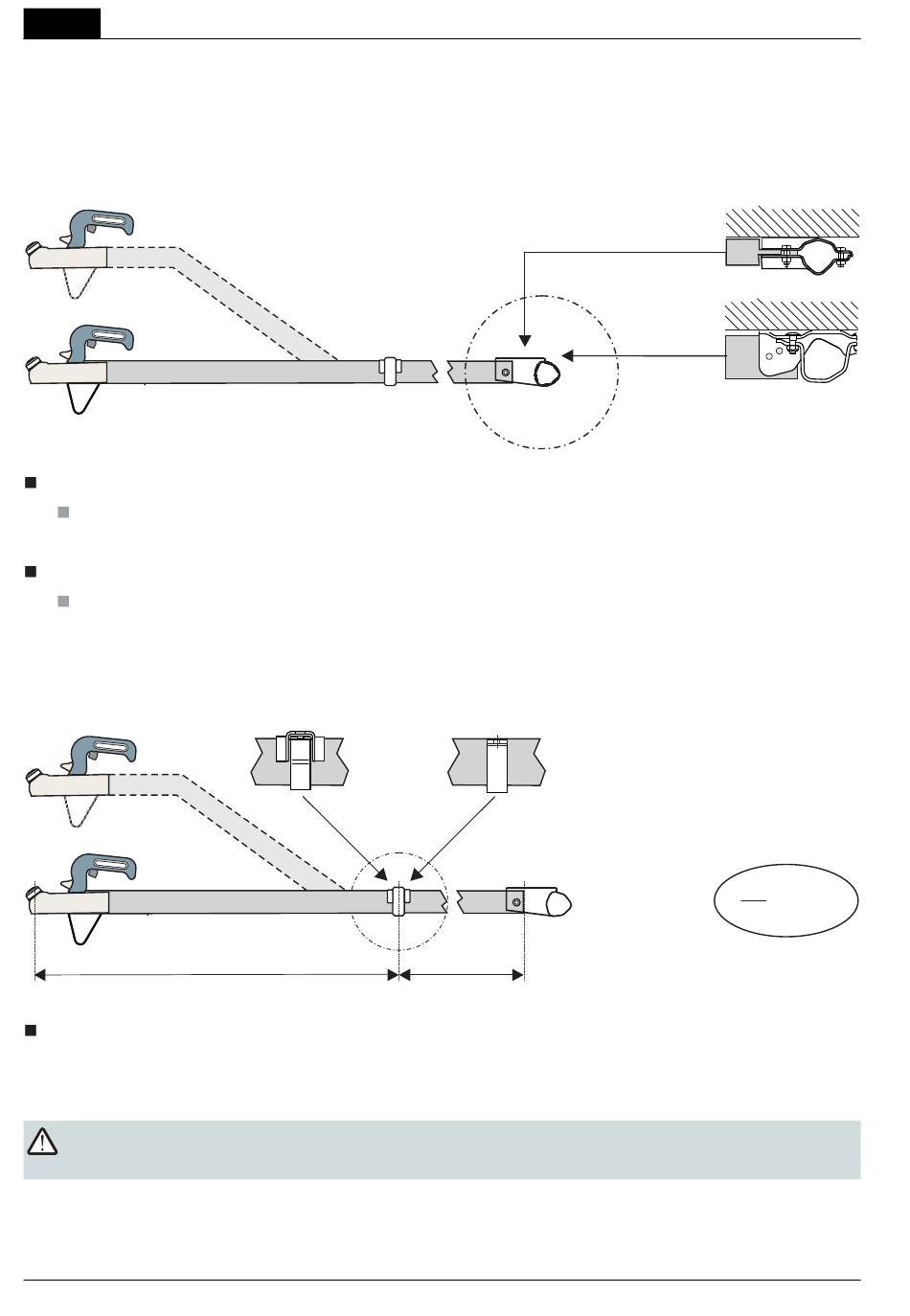

Vissage du timon de traction avec l'axe et le raccord
Profi l de raccord de timon (a)
Montez la bride de serrage avec les vis six pans M12.
Profi l de raccord de timon (b)
Montez le timon de traction avec une vis six pans M12.
Vissage du timon de traction avec la patte support et la bride de serrage
Montez la bride de serrage avec deux vis M12 sur le cadre (arête avant de la structure).
Montage identique pour la patte support a et b.
Attention !
Respectez la proportion en longueur (L1 : L2 < 2,5).
6
a
L1
b
L2
Traduction du mode d'emploi original
Timon à traction
a
b
L1
< 2,5
L2
