D
Montageanleitung
für Zugdeichsel Typ R4, K4

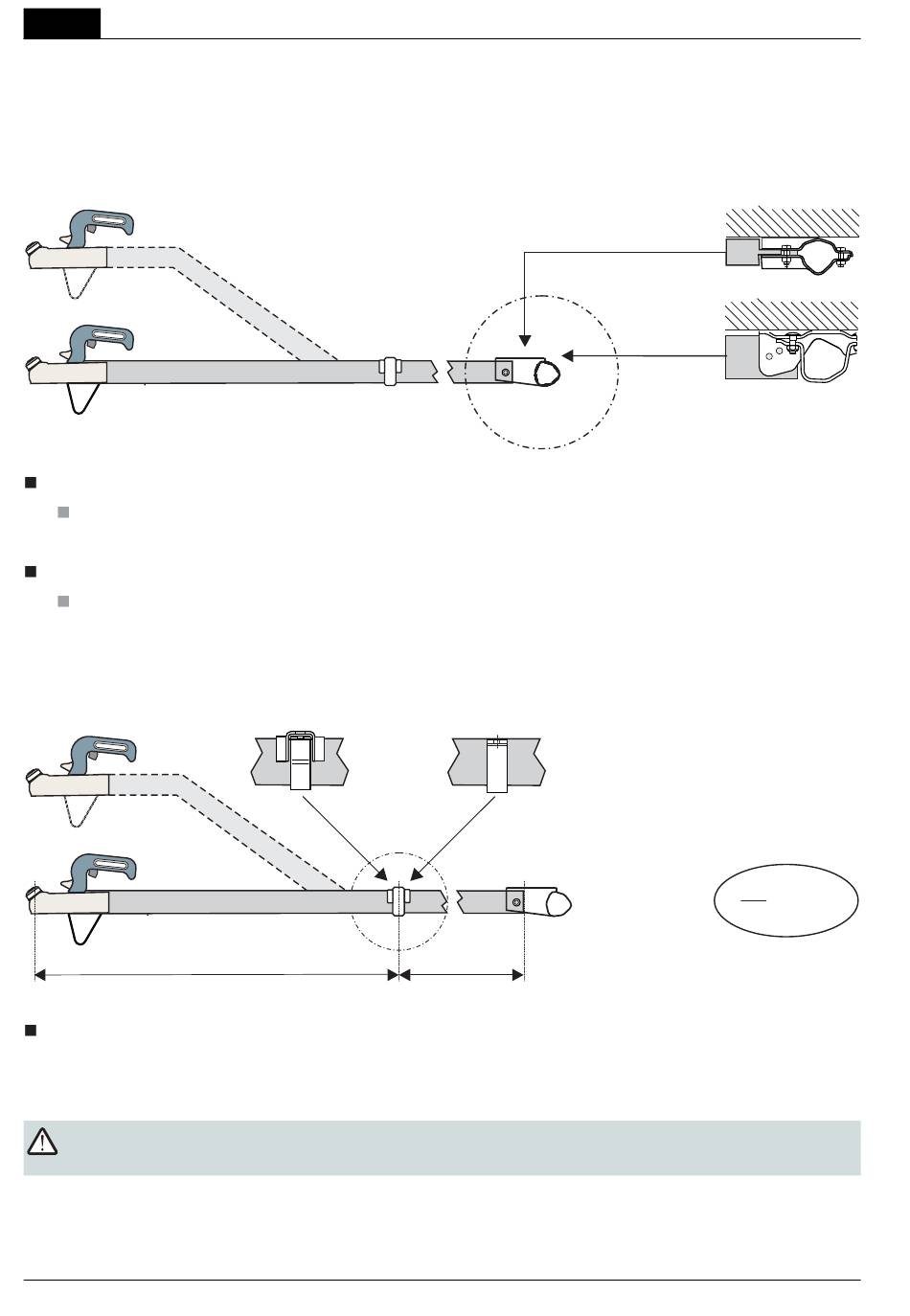

Zugdeichsel mit Achse und Klemmverbindung verschrauben
Deichselanschlussprofi l (a)
Klemmverbindung mit vier Sechskant-Schrauben M12 montieren.
Deichselanschlussprofi l (b)
Zugdeichsel mit einer Sechskant-Schraube M12 montieren
Zugdeichsel mit Aufl agebock und Klemmbügel verschrauben
Klemmbügel mit zwei Schrauben M12 an Rahmen (Vorderkante Aufbau) montieren.
Gleiche Montage bei Aufl agebock a und b.
.
Achtung!
Das Längenverhältnis (L1 : L 2 < 2,5) einhalten.
2
a
L1
b
L2
Zugdeichsel
a
b
L1
< 2,5
L2
