MANUAL DE INSTRUCCIONES. RP-250

4 INSTRUCCIONES DE USO

4.1 Descripción de los Mandos y Elementos
Panel frontal
12
13
14
15
[1] Adaptador F-F (o F-BNC o F-IEC). Salida de las señales que han sido activadas.
[2] Conector base "F" macho.
[3] Pantalla gráfica con iluminación posterior.
[4] Conexión al ordenador.
Cable de conexión específico modelo CC-RP250.
No conectar ningún cable que no sea el suministrado por el
fabricante, ya que podría dañar gravemente el equipo.
[5] Control del contraste.
[6] Conexión a red local (ETHERNET).
Página 11

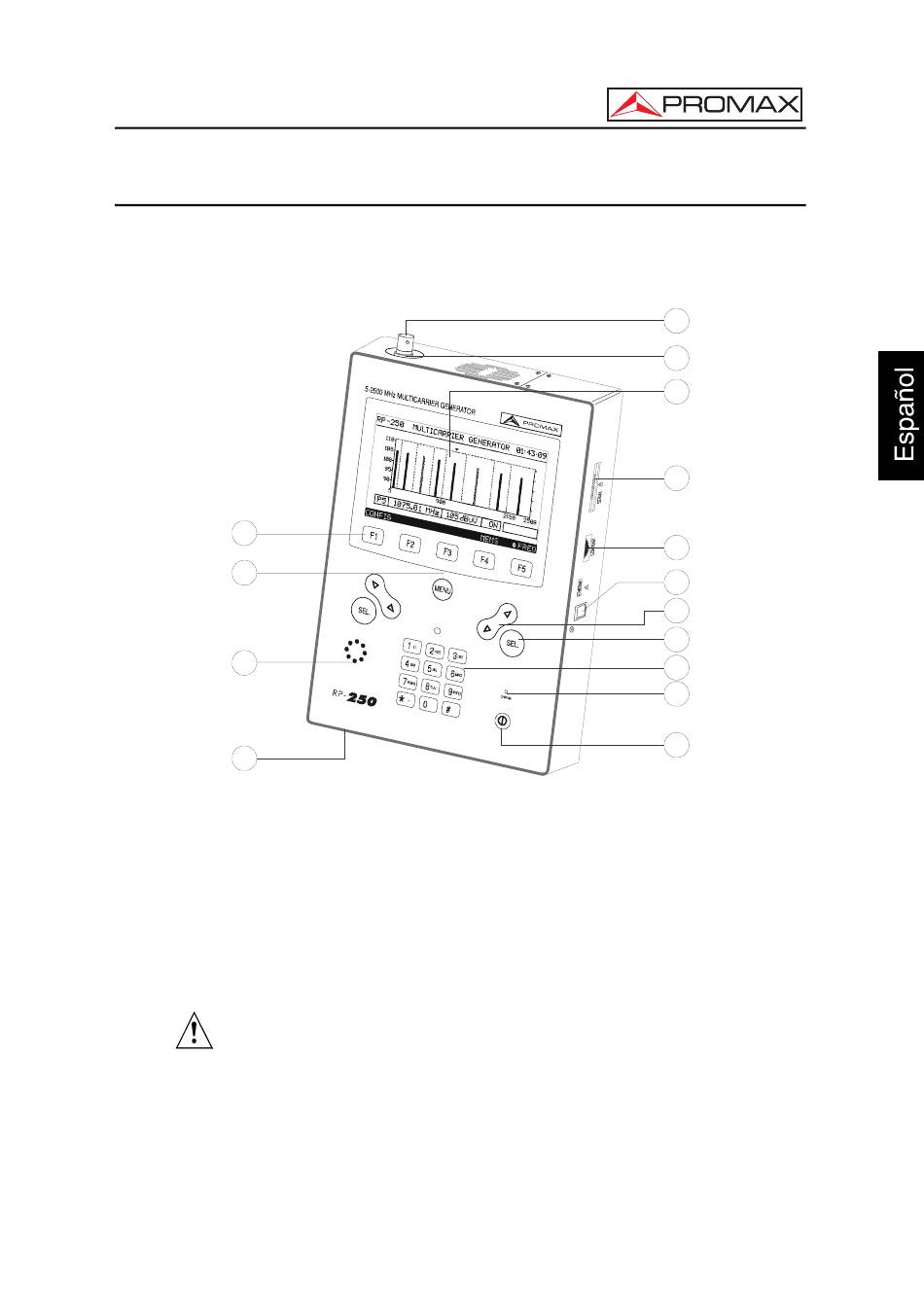

Figura 2.- Vista frontal.
1
2
3
4
5
6
7
8
9
10
11
03-2007
