Raccordement électrique
14
4.7
Raccordement du câble deux fils
Les bornes de raccordement du câble
d'alimentation/signal se trouvent sous le
cache du côté droit de l'appareil (voir fig. 4.8
et 4.14).

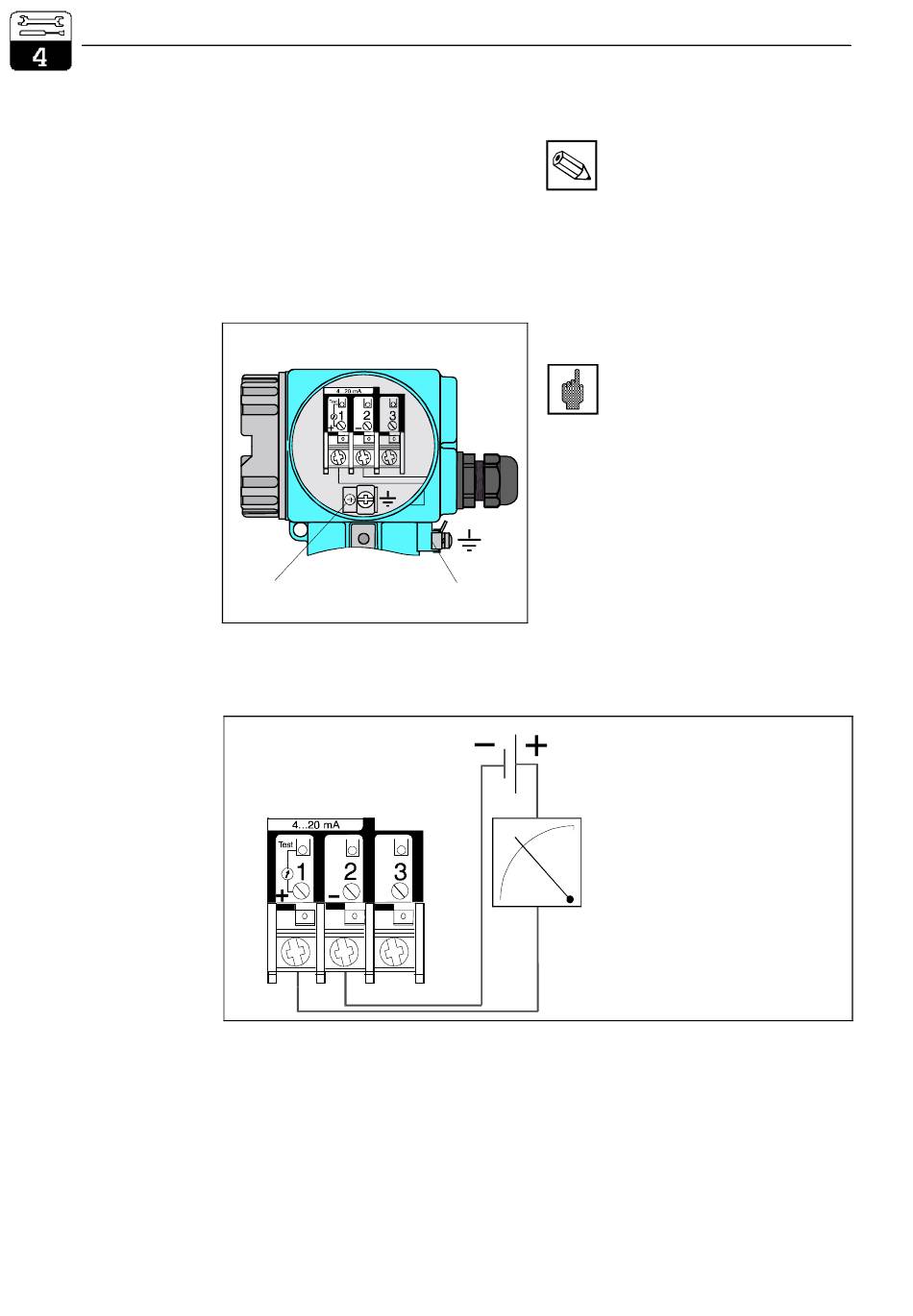

Raccorder le Mypro CPM 431 à une tension
continue de 12...30 V et à un ampèremètre
branché en série selon le schéma ci-dessous.
Relier l'appareil à la borne de terre extérieure
et relier le blindage du câble (alimentation) à
la borne de terre intérieure (voir fig. 4.14).
¬
Remarque :
La compatibilité électromagnétique
du transmetteur a été contrôlée
selon les normes EN 50081-1 et EN
50082-2. Elle n'est cependant
garantie que pour un appareil mis à
la terre et avec une ligne de
transmission du signal mise à la
terre. L'appareil a été construit et
testé selon la norme EN 61010-1, il a
quitté nos établissements dans un
état technique parfait.
Attention :
La mise à la terre du blindage doit
être la plus courte possible. Ne pas
raccorder de prolongation soudée,
mais le blindage directement à la
borne de terre.
Si l'instrument est monté sur un mât,
relier le mât à la terre pour
augmenter l'immunité aux parasites.
-
12...30 V
4...20 mA
mypro CPM 431
Sortie signal :
courant 4...20 mA
Tension d'alimentation :
tension continue 12...30 V
Attention :
pour raccordement EEx ia,
tenir compte des normes locales
en vigueur
