Installation
Sélection de l'orientation de l'appareil
L'appareil est fourni à la sortie de l'usine avec la sortie du condensât (et les ergots) à droite, lorsque vous êtes
face à l'appareil. Il est impératif d'avoir accès à l'unité de contrôle à l'avant de l'appareil pour la mise en service,
le fonctionnement et l'entretien de ce dernier. Si l'appareil est installé dans l'état dans lequel il est fourni, vous
pouvez ignorer la section suivante et passer directement à l'installation du condensât à rejet vertical de la
page 14.
Si l'orientation de la sortie du condensât (et des ergots) convient mieux à gauche de l'appareil, l'unité de
contrôle frontale et la plaque d'entrée des câbles située à l'arrière peuvent être interchangées pour permettre
d'opter pour une installation du côté opposé.
Installation de l'appareil du côté opposé (condensât à gauche)

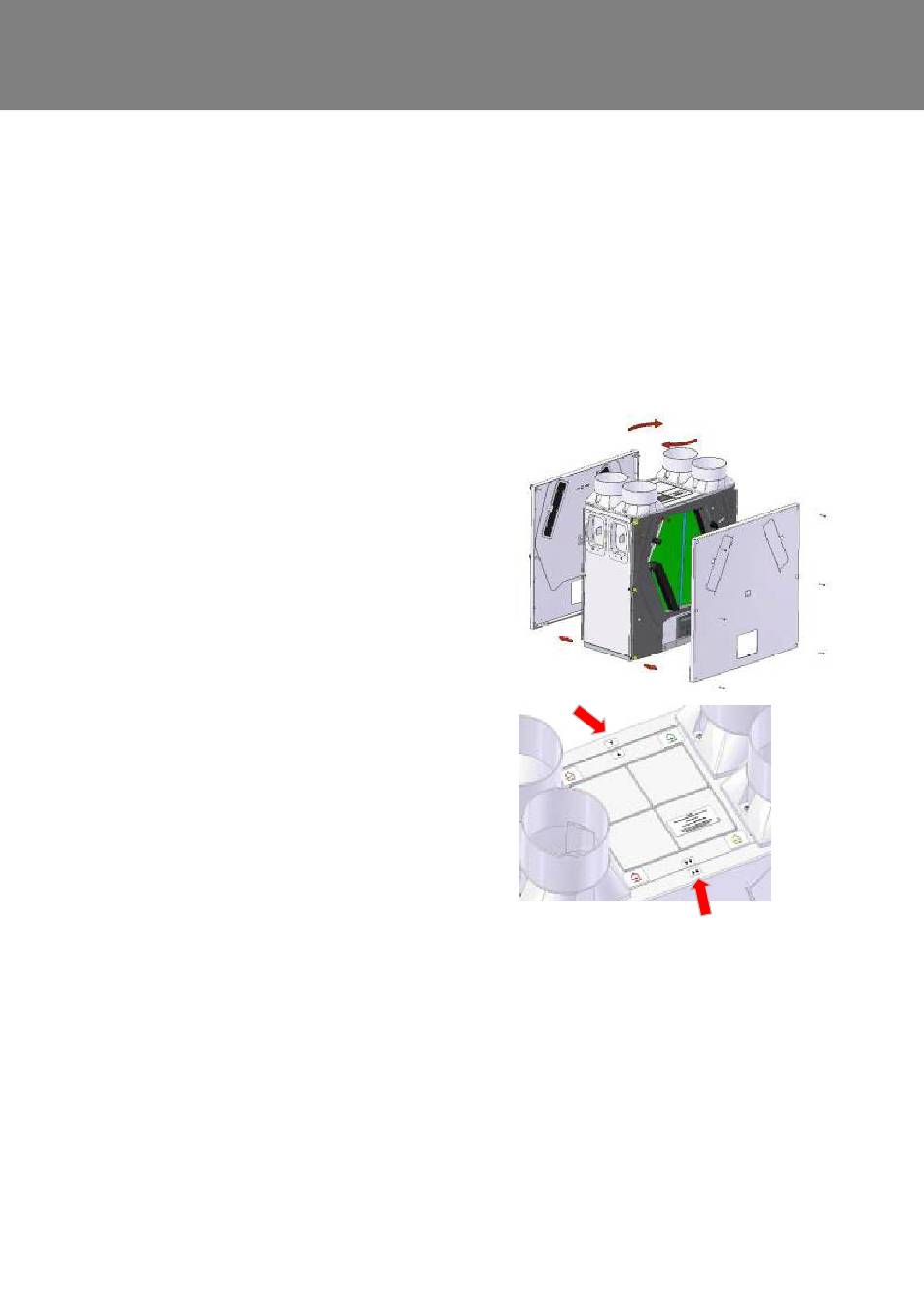

Pour installer l'appareil du côté opposé, retirez le
cache frontal (avec le panneau de l'unité de contrôle)
et le cache arrière (avec la plaque d'entrée de câble),
tournez le châssis et les caches de 180° et remettez-
les en place.
La sortie de purge du condensât passe ainsi du coin
(arrière) droit de l'appareil au coin (avant) gauche de
ce dernier, lorsque vous êtes en face de l'unité de
contrôle.
Les flèches figurant sur le côté supérieur des caches
doivent correspondre exactement aux flèches de la
partie supérieure du boîtier.
1. Retirez les caches avant et arrière en dévissant
les vis de fixations des deux caches.
2. Six vis pour l'appareil Kinetic
3. Huit vis pour l'appareil Kinetic Plus
Sentinel Kinetic MVHR Installation et mise en service
12
