Deltabar S PROFIBUS-PA
5.4 Mesure de débit avec pression différentielle
Le présent chapitre comprend les informations suivantes :
•
Description générale de la configuration par touches
•
Mise en service du point de mesure
Remarque : Etalonnage par touches
Après la première mise en service via les touches, le module d'affichage indique la valeur
mesurée actuelle comme valeur de pression. Par le biais d'un logiciel d'exploitation
comme Commuwin II, la valeur mesurée peut être affichée dans une unité de débit
Le chapitre 8 décrit la mesure de débit et la configuration via Commuwin II.

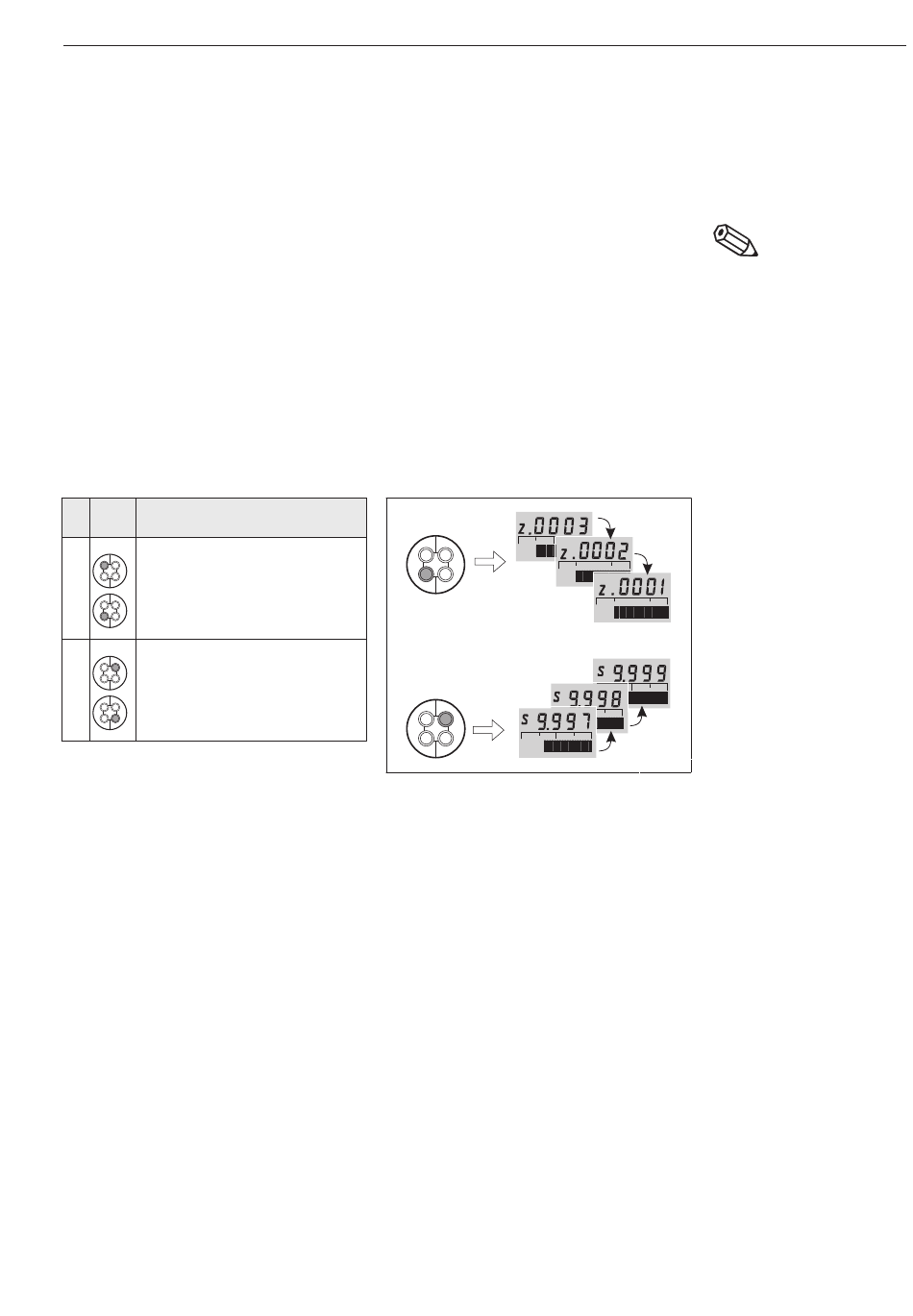

Le début et la fin d'échelle souhaités sont réglés à l'aide des touches. Le débit est
déterminé au moyen de la pression différentielle avec prises de pression par ex. des
sondes de Pitot ou diaphragmes. La valeur du début d'échelle correspond au débit nul
(pression différentielle = 0 mbar). La valeur pour la fin d'échelle correspond à la pression
différentielle à débit maximal (voir fiche technique Deltatop/Deltaset).
#
Touche Entrée
1
Réglage du début d'échelle :
+ +
Activer +Z ou -Z à plusieurs reprises
Z
S
(étant donné que l'étendue de
– –
mesure reste constante, la fin
+ +
d'échelle est décalée en fonction du
Z
S
– –
début d'échelle).
2
Réglage de la fin d'échelle :
+
+
Activer +S et -S à plusieurs reprises
Z
S
(le début d'échelle n'est pas
– –
influencé).
+ +
Z
S
– –
Endress+Hauser
+ +
Z
S
– –
+ +
Z
S
– –
5 Mise en service du point de mesure
Remarque !
Début et fin d'échelle :
configuration sans
pression de référence
BA167Y39
41
