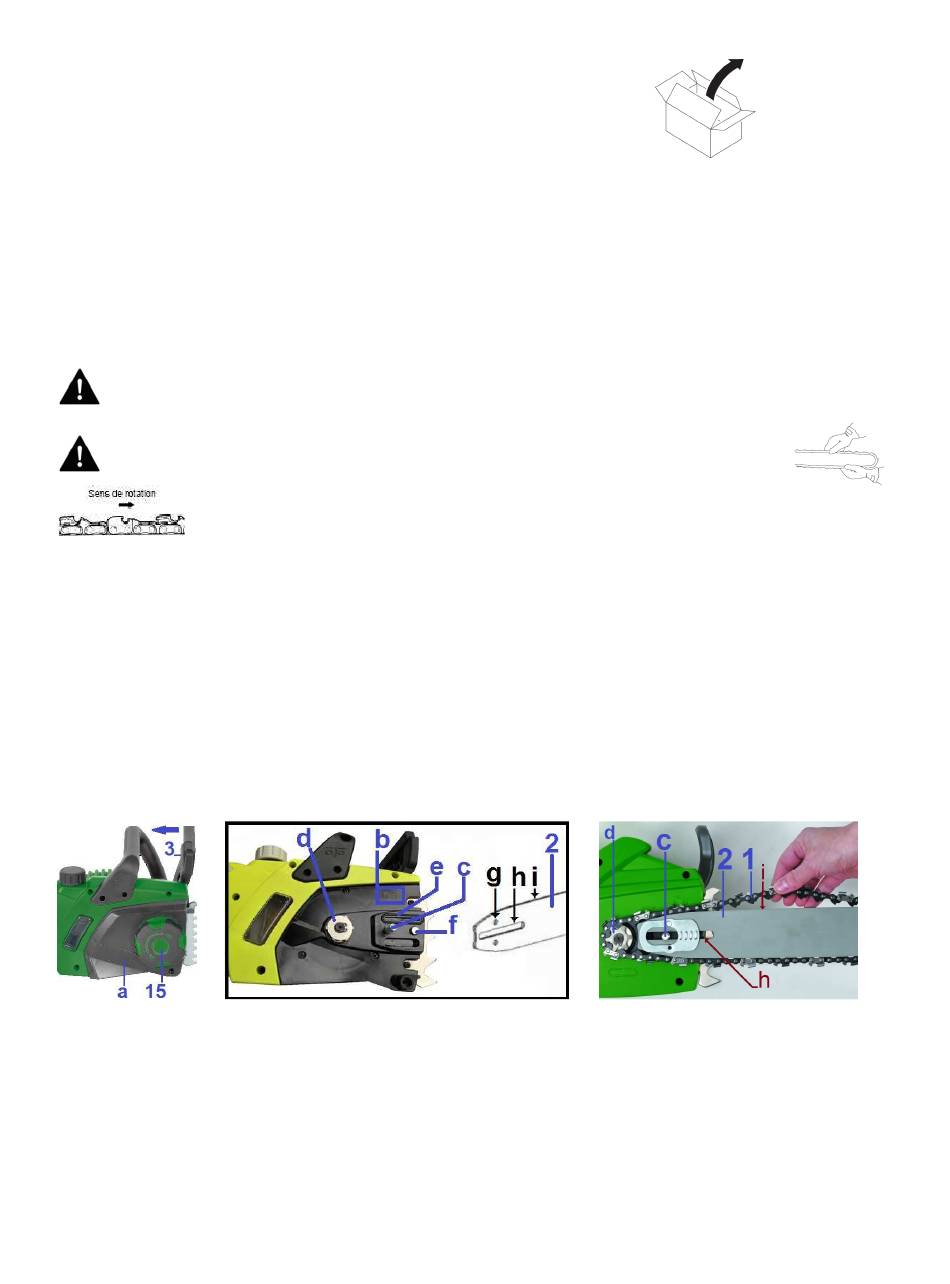

IV. PER INIZIARE
4.1- Disimballaggio
- Rimuovere il prodotto dal suo imballaggio.
- Controllare che l'attrezzo e gli accessori non siano danneggiati.
4.2- Contenuto
- Gruppo motore
- Guida catena
- Catena
- Fodero
- Manuale
4.3- Montaggio della guida catena e della catena
ATTENZIONE ! Disinserire la motosega dalla sua rete di alimentazione prima di procedere
ad ogni operazione di accostamento, di manutenzione, di trattamento o di altri interventi
sull'altrezzo.
AVVERTIMENTO : Lavorare con guanti spessi per non rischiare di ferirsi
sui denti della catena.
Nota: prima di raccogliere la catena, verificare il senso di taglio dei denti ed il
senso di rotazione. Il senso di rotazione è indicato da una freccia sul copricatena.
Rispettare il senso di montaggio e di rotazione della catena.
4.3.1- Guida catena
1. Fig.2: Verificare che il frenacatena non sia chiuso: tirare il frenacatena (3) in direzzione
dell'impugnatura.
2. Fig.2: Allentare la mola (15) e ritirare il copricatena (a).
3. Fig.3&4: Installare la guida catena (2) sul perno filettato (c).
4. Fig.3&4: Posizionare la catena intorno al pignone (d), poi nel solco (i) della guida catena (2).
5. Fig.3&4: Guidare la catena intorno al pignone (d) e tiratela leggermente nel senso di rotazione (b).
La catena può accasciarsi leggermente sul disotto della guida catena.
6. Rimettere il copricatena (a) e stringere la mola (15).
Fig.2
a- Copricatena; b- Senso di rotazione; c- Perno filettato; d- Pignone; e- Uscita dell'olio;
f- Bullone di tensionamento; g- Foro per la lubrificazione; h- Guida; i- Solco
Fig.3
Fig.4
