IV. MISE EN ROUTE
4.1- Déballage
- Retirez le produit de son emballage.
- Vérifiez que le produit ne présente de dégâts.
4.2- Contenu
- Groupe moteur
- Guide chaîne
- Chaîne
- Fourreau
- Notice

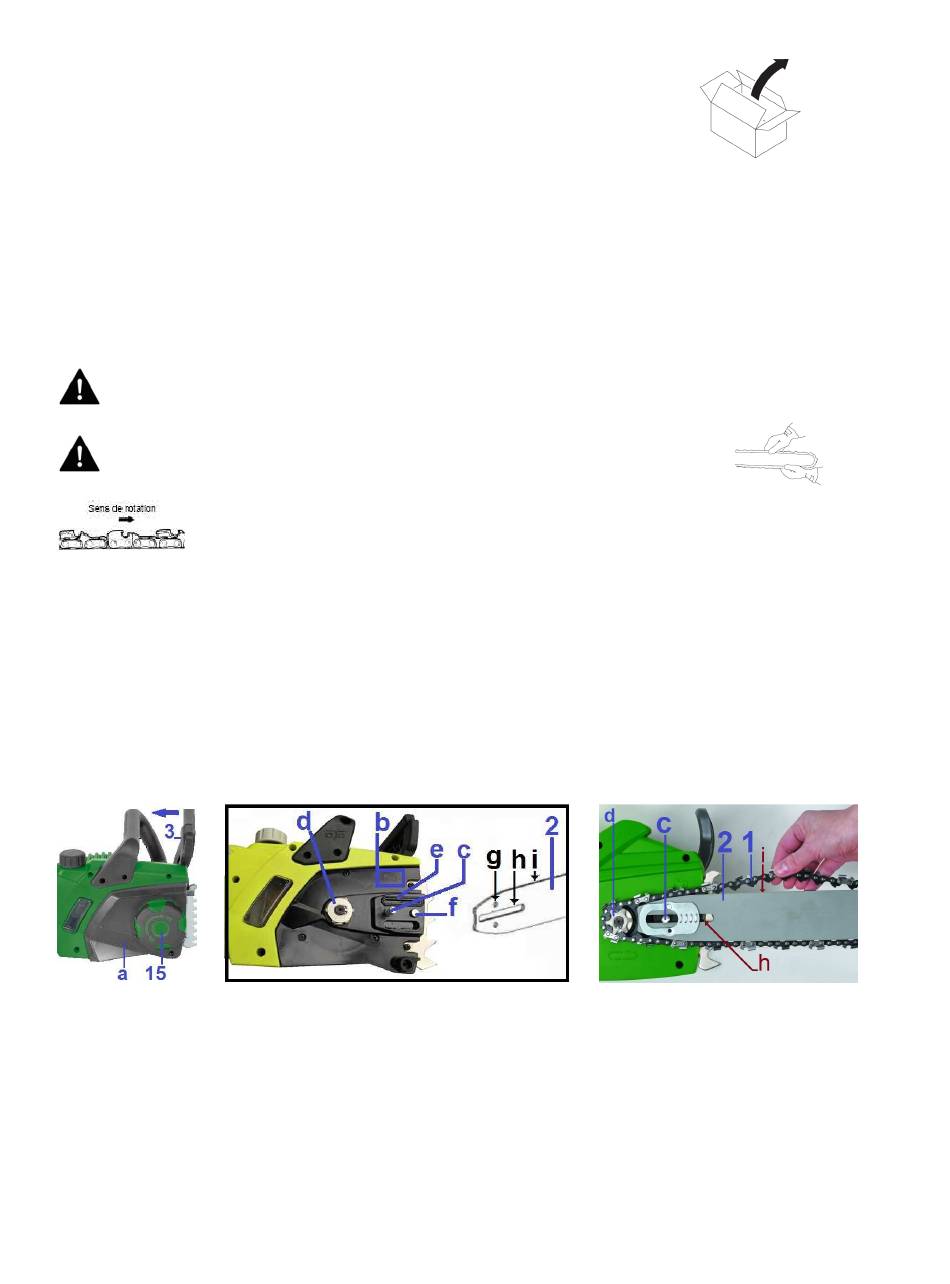

4.3- Assemblage du guide chaîne et de la chaîne
ATTENTION ! Veillez à débrancher la tronçonneuse de sa source d'alimentation
avant de procéder à toute opération d'assemblage, de maintenance, d'entretien ou
toute autre intervention sur l'outil.
AVERTISSEMENT : Travailler avec des gants épais pour ne pas
risquer de se blesser sur les dents de la chaîne.
Note : avant d'assembler la chaîne, vérifier le sens de coupe des dents et le sens de
rotation. Le sens de rotation est indiqué par une flèche sur le carter (Fig.3 repère "b")
Respecter le sens de montage et de rotation de la chaîne (Fig.3 repère "b").
1. Fig.2 : Vérifier que le frein de chaîne ne soit pas enclenché : tirez le frein de chaîne (3) vers l'arrière.
2. Fig.2 : Desserrer la molette (15) et retirer le carter de chaîne (a).
3. Fig.3&4 : Installer le guide chaîne (2) sur le goujon fileté (c).
4. Fig.3&4 : Positionner la chaîne autour du pignon d'entraînement (d), puis dans la rainure (i) du
guide chaîne (2).
5. Fig.3&4 : Guider la chaîne autour du pignon d'entraînement (d) et tirez-la légèrement dans le sens
de rotation (voir repère (b)).
La chaîne peut s'affaisser légèrement sur le dessous du guide chaîne.
6. Fig.2 : Remettre le carter (a) et serrer la molette (15).
Fig.2
a- Carter de chaine; b- Sens de rotation; c- Goujon fileté; d- Pignon d'entrainement; e-Sortie d'huile;
f- Goujon de tension; g- Orifice de graissage ; h- Guide; i- Rainure
Fig.3
Fig.4
