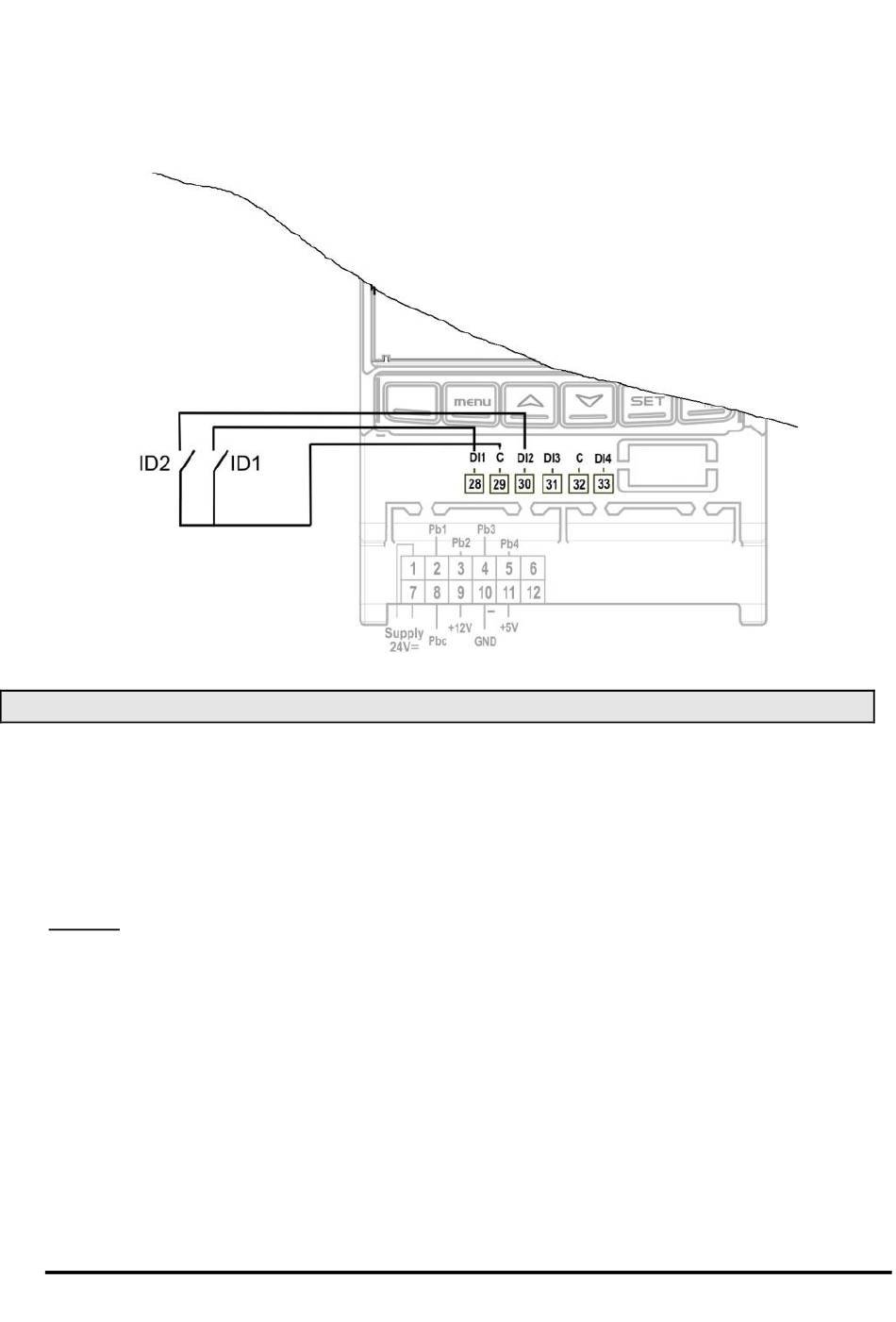

14.2.4 Connexion des entrées numériques
Les entrées numériques sont du type à contact sec ; ne pas fournir d'alimentation aux entrées sous
peine de la rupture du dispositif.
14.3 C
ONNEXION AU MODULE
Le module XEC Supercap fournit, au driver IEV, l'énergie nécessaire pour fermer la vanne en cas de
manque de tension.
Le module XEC n'alimente pas le driver de la vanne dans les conditions d'utilisation normale mais il
fournit l'énergie nécessaire à la fermeture de la vanne dans les conditions de manque de tension ; une
fois l'alimentation électrique rétablie, le driver IEV et le module XEC doivent être reconnectés à cette
dernière pour permettre le fonctionnement régulier.
Attention
Le driver de la vanne IEV et le module XEC doivent être alimentés par deux transformateurs différents
; le non-respect de cette mise en garde entraîne l'endommagement des deux dispositifs.
Connexion au driver IEV22D (1 vanne)
1593026230 IEV FR rev1.0 18.07.2017
XEC SU
PERCAP
IEV
58/64
