Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2
Fonction
Direction effective
Type Régulateur =
PID 1 plage
Un régulateur unilatéral a une grandeur réglante unipolaire, c.-à-d. qu' i l ne peut influencer le process que dans
une seule direction.
Inverse: Si le régulateur doit augmenter la valeur de process, choisir ce réglage comme direction d' a ction. Le
régulateur devient actif lorsque la valeur de process est trop faible (gamme A).
Direct: Avec cette direction d' a ction, le régulateur agit comme un "régulateur descendant". Il devient actif lorsque
la valeur de process (p. ex. la température) est trop élevée (gamme B).
y
X
p
+100 %
A
0 %
w
-100 %

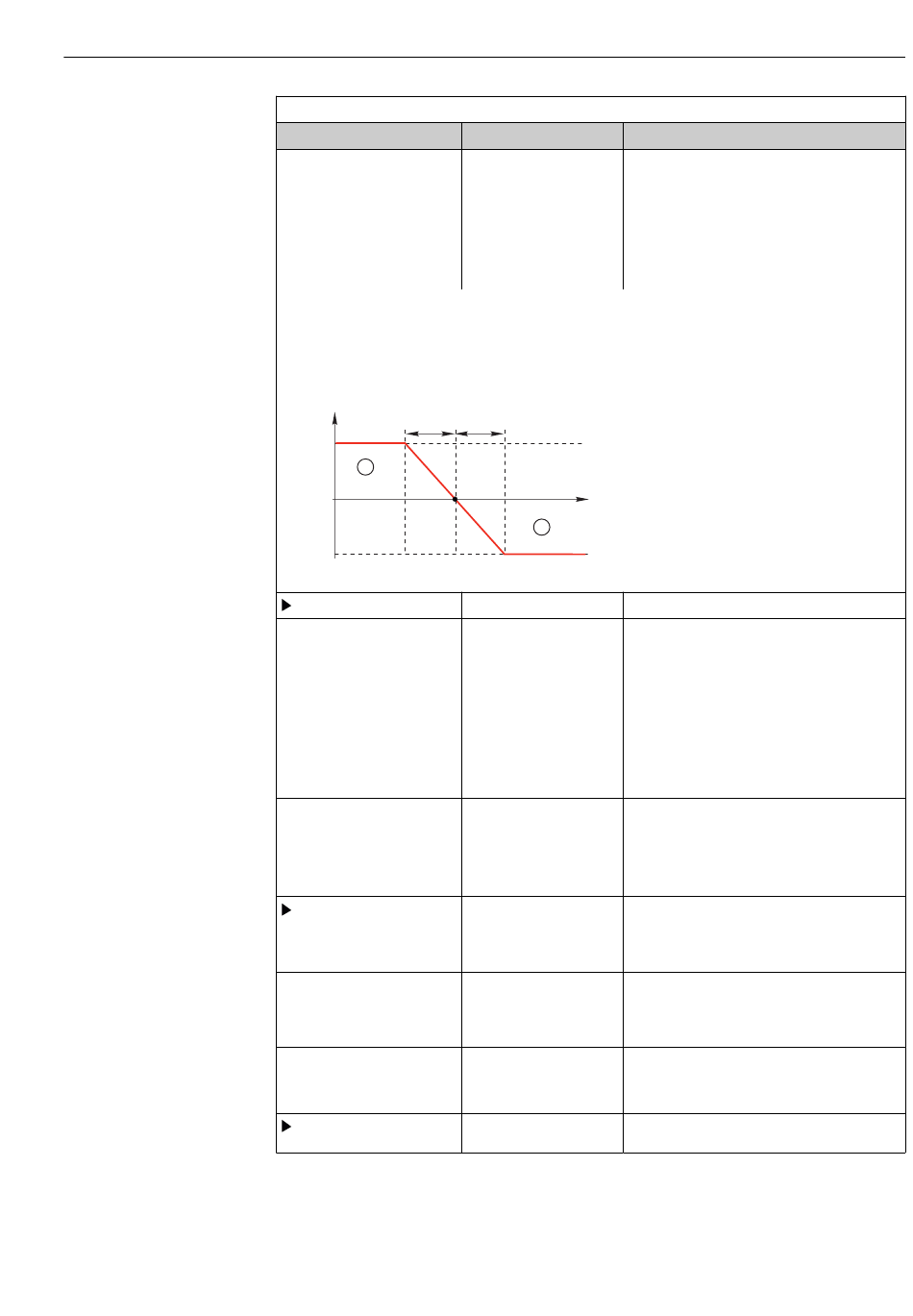

 69 Rouge : Les courbes des deux régulateurs unilatéraux se chevauchent.
Grandeur régulée
Source de données
Valeur mesurée
Consigne
Consigne
Tw
Régler niveau = Avancé
Variable perturbatrice
Options Info
Sélection Dans quelle direction le régulateur doit-il
• Direct influencer la valeur mesurée ?
• Inverse • La valeur mesurée doit augmenter suite au
Réglage par défaut
Inverse
• La valeur mesurée doit diminuer suite au
X
p
x
B
‣
Sélection
• Aucune
• Entrées capteur
• Entrées courant
• Signaux bus de terrain
• Entrées binaires
• Fonctions
mathématiques
Réglage par défaut
Aucune
‣
Sélection
Dépend de Source de
données
Selon la source de données, il est possible
Réglage par défaut d' u tiliser différentes valeurs mesurées.
Aucun
Valeur cible de la grandeur de référence
Ce menu ne s' a ffiche pas en cas de sélection d' u n
bus de terrain comme source (Source de
données = bus de terrain).
‣
Gamme de réglage et
réglage par défaut en
fonction de la Source de
données
0,0 à 999,9 s Constante de temps pour le filtre
d' a mortissement de la consigne
Réglage par défaut
2.0 s

Configuration
dosage (p. ex. chauffage)
→ Inverse
dosage (p. ex. refroidissement)
→ Direct
Déterminer l' e ntrée ou la sortie qui doit être
la source de données pour la grandeur
réglée.
Indiquer la valeur mesurée qui doit être la
grandeur réglée.
Indiquer la valeur cible pour la grandeur
réglée.
En option, code upgrade nécessaire
