Montage
24
Fixer le tuyau d'échantillon
9. Tourner l' é crou-raccord pour le retirer.
10. Fixer le raccord fileté et l' e xtrémité préconfectionnée fournis sur le tuyau de
l' a nalyseur.
11. Visser le tuyau avec l' e xtrémité préconfectionnée et le raccord fileté dans le perçage
fileté.
12. Tourner l' é crou-raccord pour le serrer.

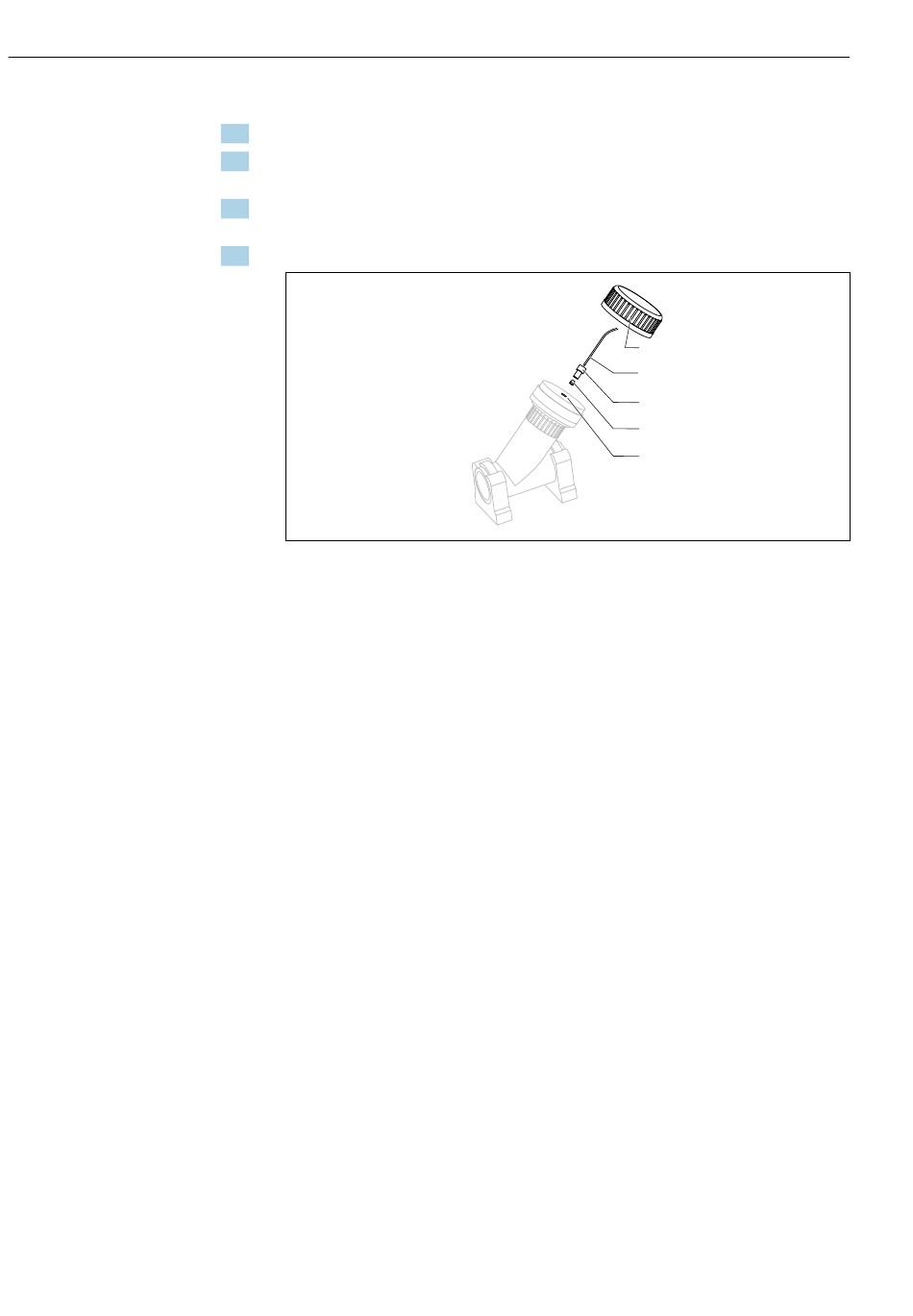

23
Crépine en Y
1
Écrou-raccord
2
Tuyau vers l' a nalyseur
3
Raccord fileté
4
Extrémité préconfectionnée
5
Perçage fileté
5.6
Contrôle du montage
Après le montage, vérifiez que tous les raccordements ont été effectués correctement.
Liquiline System CA80COD
1
2
3
4
5
Endress+Hauser
A0030604
