Configuration
92
Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8
Fonctionnement
Valeur début gamme
Valeur fin de gamme
A
MV
3
1
2
3
t
t
1
2
64

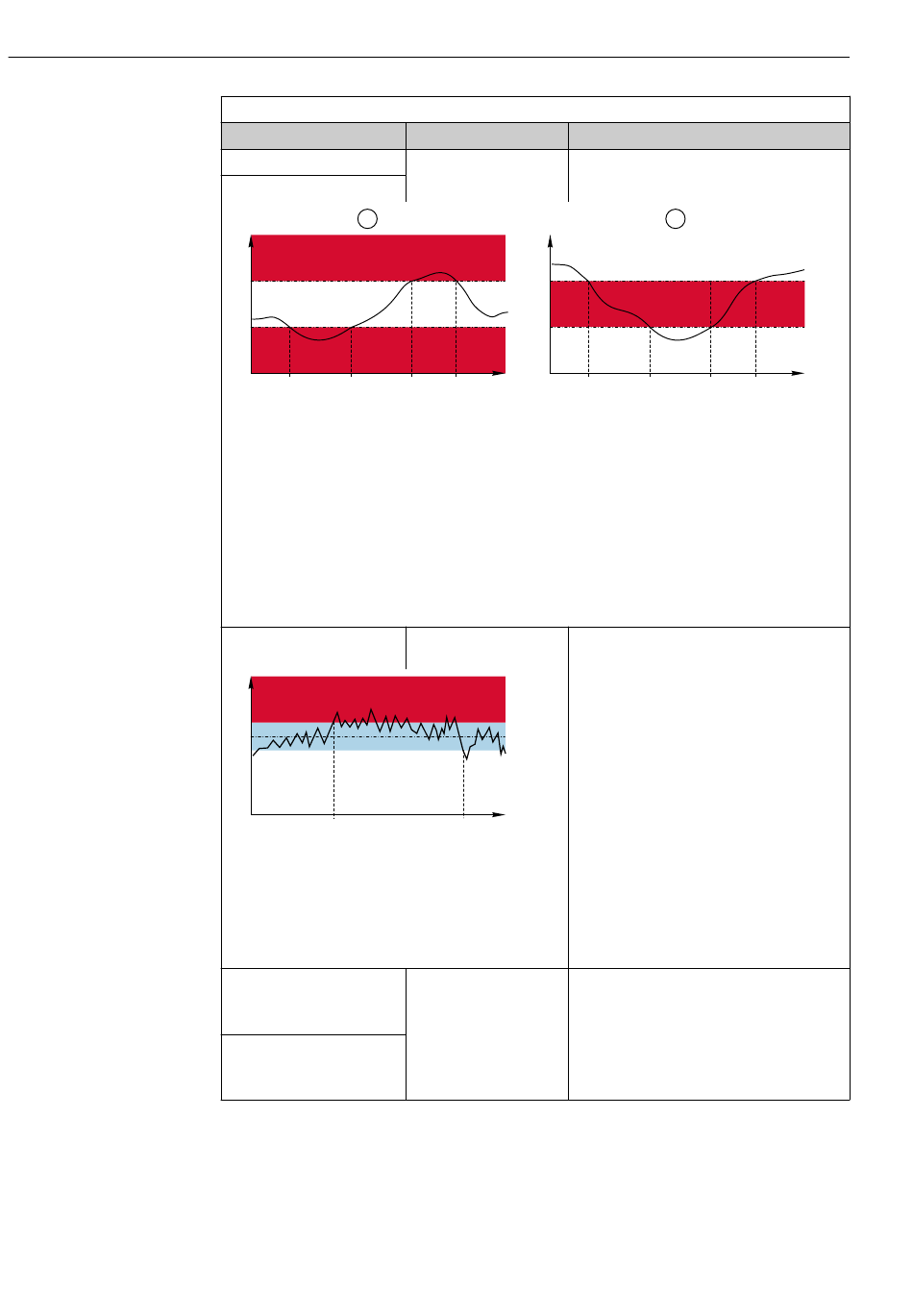

Surveillance hors (A) et dans (B) une zone (sans hystérésis et temporisation au démarrage)
1
Fin de gamme
2
Début de gamme
3
Gamme d' a larme
t
Un événement est généré
1-4
• Si les valeurs mesurées (MV) sont croissantes, le contact de relais est fermé lorsque le point d' e nclenchement
est dépassé par excès (Valeur début gamme + Hystérésis) et la temporisation au démarrage (Démarrer
tempo) s' e st écoulée.
• Si les valeurs mesurées sont décroissantes, le contact de relais est réinitialisé lorsque le point de
déclenchement est dépassé par défaut (Valeur fin de gamme - Hystérésis) et après la temporisation à la
retombée (Déclenchement tempo).
Hystérésis
MV
2
1
3
t
1
65
Hystérésis pour l' e xemple du dépassement par excès
de la valeur seuil
1
Valeur seuil
2
Gamme d' a larme
3
Gamme d' h ystérésis
t
Un événement est généré
1,2
Démarrer tempo
Mode de fonction. ≠ Taux
changement
Déclenchement tempo
Mode de fonction. ≠ Taux
changement
Options
Info
Les réglages dépendent de
Mode de fonction. = En dehors de la gamme
la valeur mesurée
de contrôle ou Dans la gamme de contrôle
MV
1
2
t
t
t
3
4
Les réglages dépendent de
Mode de fonction. ≠ Taux changement
la valeur mesurée
L' h ystérésis est nécessaire garantir un
comportement stable à la commutation.
Le logiciel de l' a ppareil additionne ou soustrait la
valeur réglée ici à la valeur seuil (Valeur seuil,
Valeur début gamme or Valeur fin de gamme).
Il en résulte une valeur double Hystérésis pour
la gamme de l' h ystérésis autour de la valeur
seuil. Un événement n' e st alors généré que si la
valeur mesurée (MV) traverse complètement la
gamme de l' h ystérésis.
t
t
2
A0028525
0 à 9999 s
Synonymes : temporisation à l' a ttraction et à la
retombée
Réglage par défaut
0 s
Liquiline System CA80COD
B
3
t
t
t
t
1
2
3
Endress+Hauser
t
4
A0028524
