Raccordement électrique
26
Raccordement d'entrées/sorties analogiques, de capteurs Memosens ou de bus de
terrain numériques

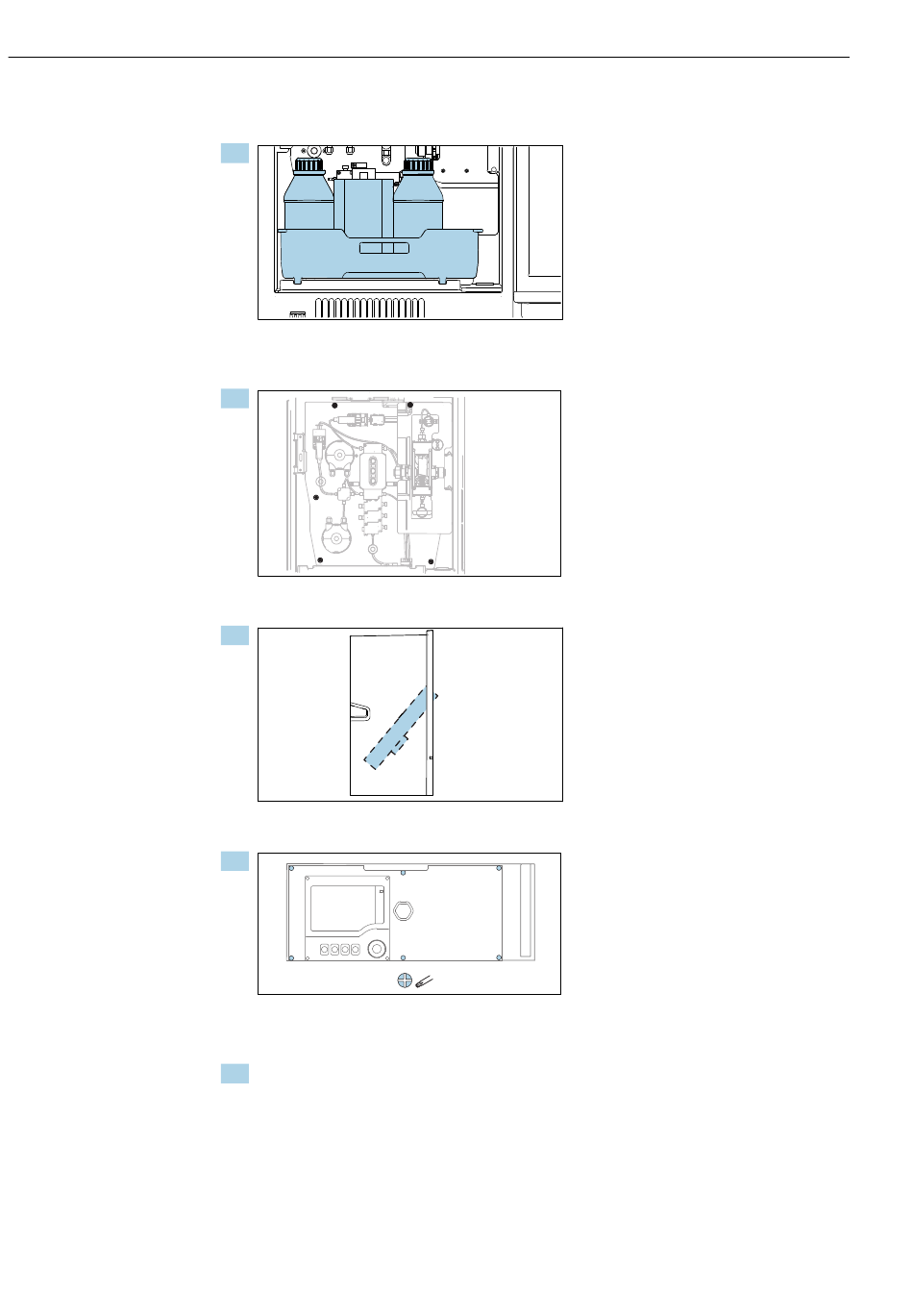

1.
Retirer le bac à flacons : soulever légèrement la poignée encastrée et la tirer vers
l' a vant.
2.
Dévisser les 5 vis sur la plaque porteuse à l' a ide d' u n tournevis Torx (T25).
3.
Rabattre la plaque porteuse vers l' a vant .
4.
6 x Ph2
Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n
tournevis cruciforme et rabattre le couvercle vers l' a vant.
5. Uniquement pour les anciennes versions avec presse-étoupe G ou NPT :
Remplacer les presse-étoupe à filetage M préinstallés par les presse-étoupe G ou NPT
joints. Les traversées de tuyau M32 ne sont pas concernées.
