Montage
16
8 (0.31)

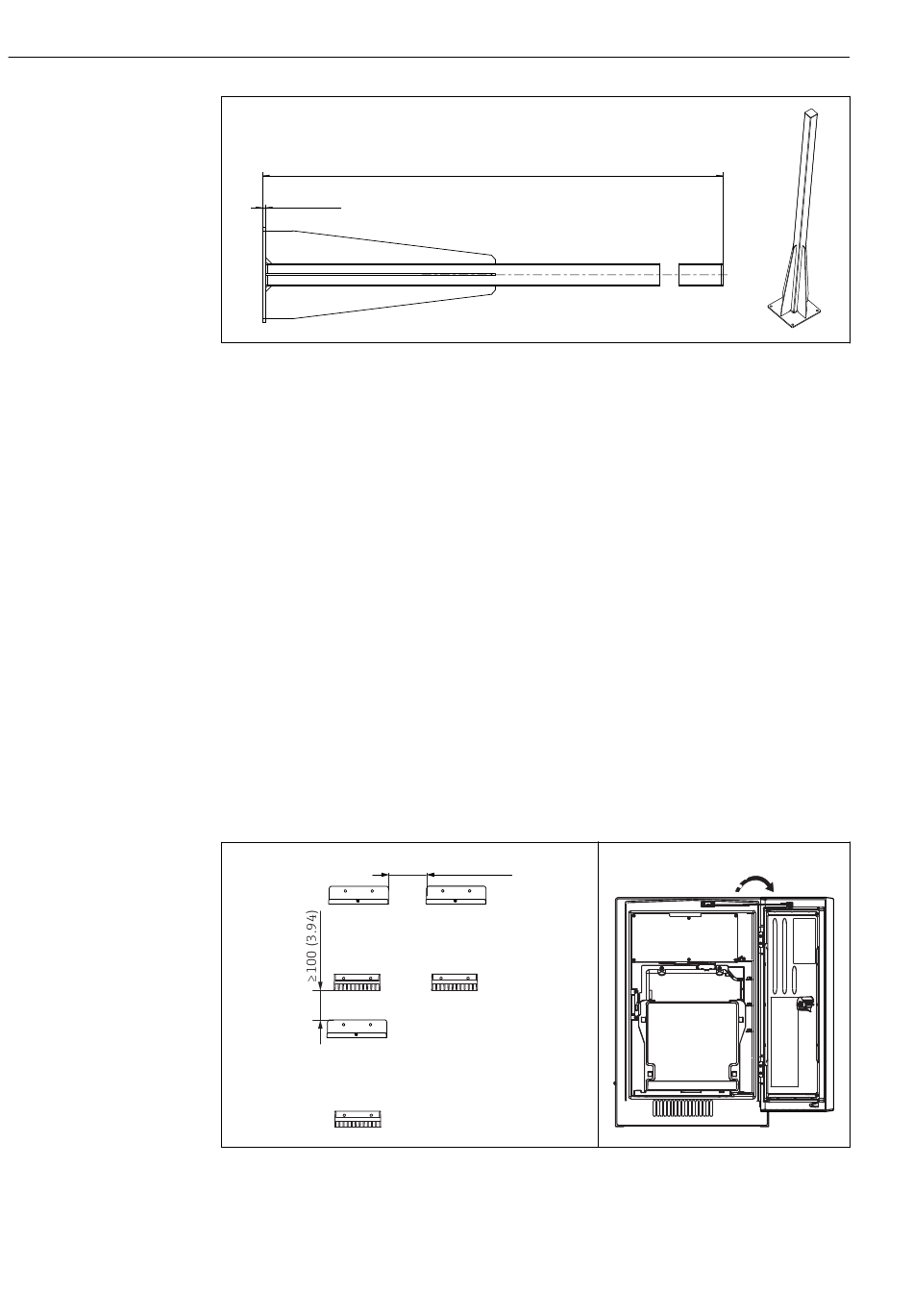

 12 Colonne (accessoire) pour version "Outdoor", dimensions en mm (inch)
5.1.2 Emplacement de montage
Lors de l' i nstallation de l' a ppareil, tenir compte des points suivants :
‣
En cas de montage mural, s' a ssurer que la paroi a une capacité de charge suffisante et
est totalement perpendiculaire.
‣
En cas de montage sur un socle, installer l' a ppareil sur une surface plane.
‣
Protéger l' a ppareil de tout échauffement supplémentaire (p. ex. chauffage).
‣
Protéger l' a ppareil des vibrations mécaniques.
‣
Protéger l' a ppareil contre les gaz corrosifs, p. ex. sulfure d' h ydrogène (H
‣
Veiller à respecter la différence de hauteur maximale et la distance maximale par
rapport au point de prélèvement.
‣
S' a ssurer que l' é vacuation de l' u nité peut s' e ffectuer librement, sans aucun effet de
siphonnage.
‣
S' a ssurer que l' a ir peut circuler librement à l' a vant du boîtier.
‣
Les analyseurs ouverts (c' e st-à-dire les analyseurs livrés sans porte) ne peuvent être
installés que dans des endroits fermés, dans une armoire de protection ou dans une
installation similaire.
5.1.3 Espacement requis lors du montage
Espacement requis pour l' i nstallation de l' a nalyseur
 13 Espacement minimum requis pour le montage. Unité de
mesure mm (in).
1800 (70.9)
≥330(12.99)
A0036774
 14
Liquiline System CA80COD
A0041592
S) .
2
≤116 °
A0036775
Angle d' o uverture maximale
