Liquiline System CA80COD
Endress+Hauser
3. Réalisez le raccordement selon → 28, 30.
4. Mettez le blindage externe du câble à la terre via le presse-étoupe métallique du rail
de mise à la terre sous le module de base E.
29
Bornier
6.3.3
Raccordement des entrées, sorties ou relais supplémentaires
AVERTISSEMENT
L
Module non couvert
Pas de protection contre les contacts. Risque de choc électrique !
‣
Changez ou étendez le hardware : remplissez toujours les slots de la gauche vers la
droite. Ne laissez pas d' e mplacements libres.
‣
Si tous les slots ne sont pas occupés : Insérez toujours un couvercle factice ou un
couvercle de protection dans le slot à la droite du dernier module→ 25, 29.
L' a ppareil est ainsi protégé contre les chocs.
‣
Assurez la protection contre les contacts, en particulier pour les modules de relais (2R,
4R, AOR).
‣
Si des blindages supplémentaires sont nécessaires, raccordez-les à PE au centre dans
l' a rmoire de commande via des borniers non fournis.

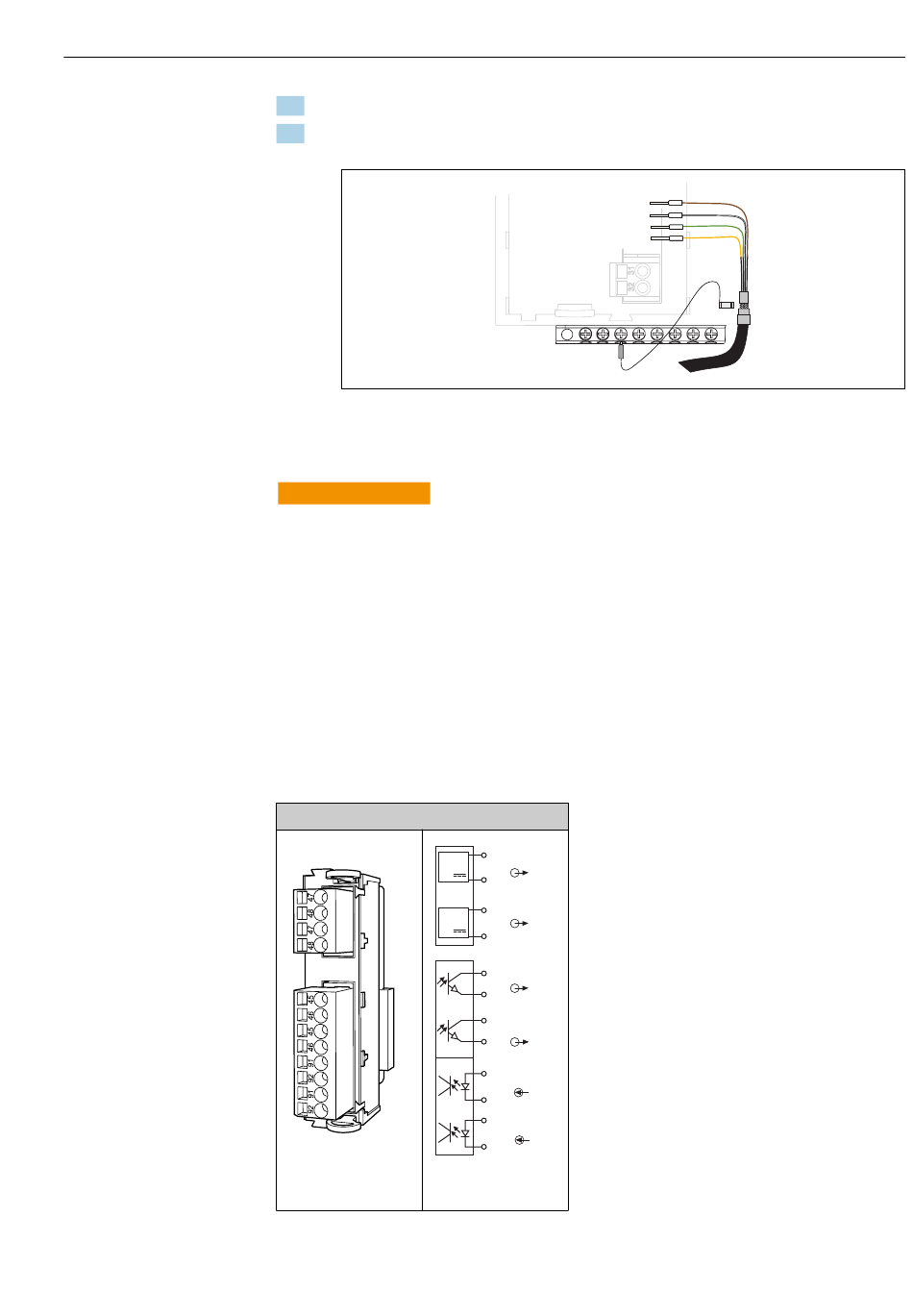

Entrées et sorties numériques
Module DIO
31
30
Module
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
Schéma de
raccordement
Raccordement électrique
A0028930
31
