Configuration
96
Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2
Fonction
Type Régulateur

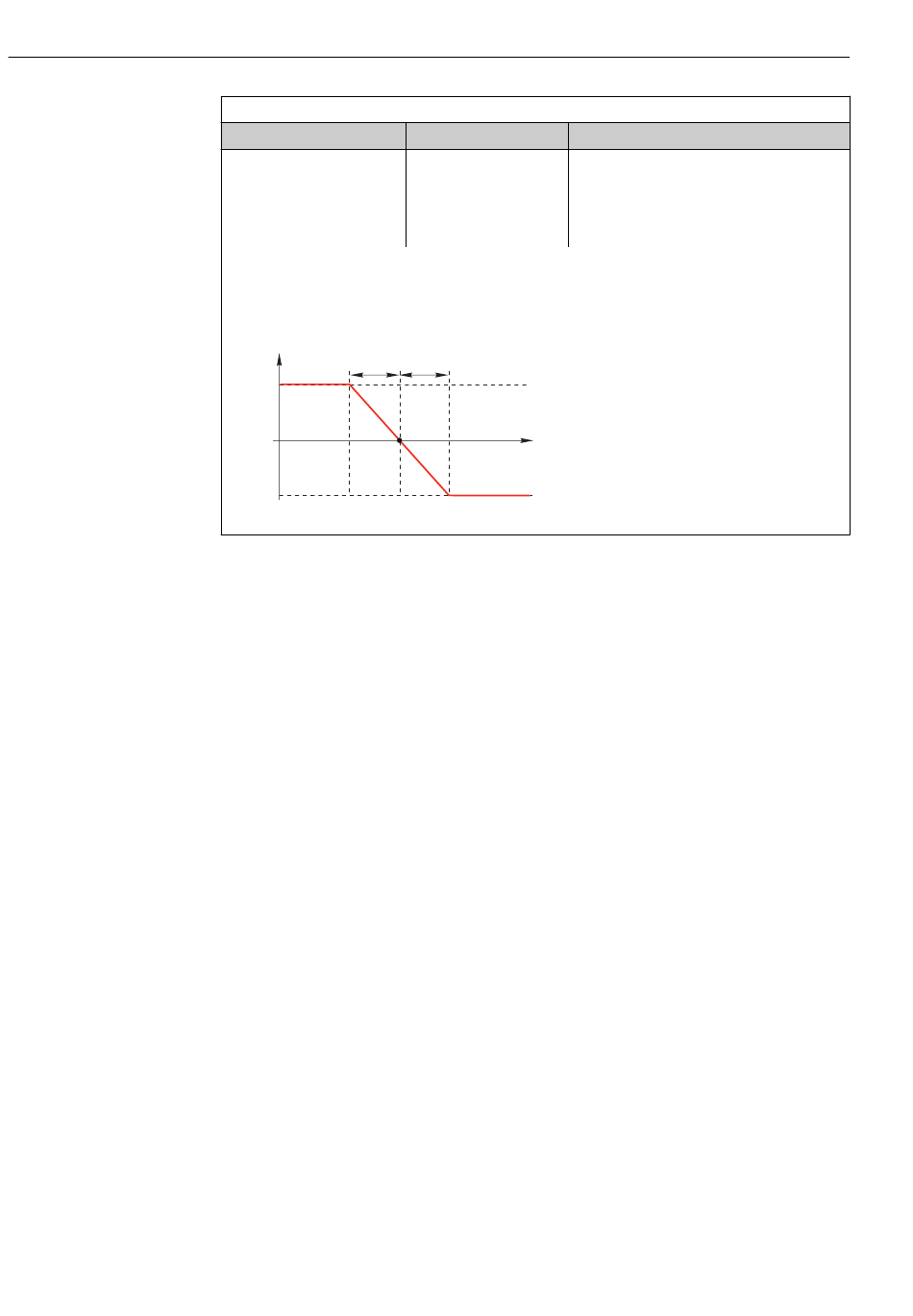

Un régulateur bilatéral peut délivrer une grandeur réglante dans la gamme de -100 % à +100 %, c.-à-d. que la
grandeur réglante est bipolaire. La grandeur réglante est positive si le régulateur doit augmenter la valeur de
process. Dans le cas d' u n régulateur P pur, cela signifie que la valeur de la grandeur réglée x est inférieure à la
valeur de consigne w. Inversement, la grandeur réglante est négative si la valeur de process doit être diminuée.
La valeur pour x est supérieure à la valeur de consigne w.
y
X
p
+100 %
x < w
0 %
w
-100 %
 68 Relation y = (w-x)/X
p
Options Info
Sélection Selon l' a ctionneur ayant été connecté, le process
• PID 1 plage est influencé dans une seule direction (p. ex .
• PID 2 plages chauffage) ou dans les deux directions (p. ex.
chauffage et refroidissement).
Réglage par défaut
PID 2 plages
X
p
x
x > w
