Configuration
72
10.5.1 Exemples d'application
Régulation du chlore avec régulation prédictive
CCA250
INS
BN
BK
BU
CCA250
Flow, e.g. Promag53

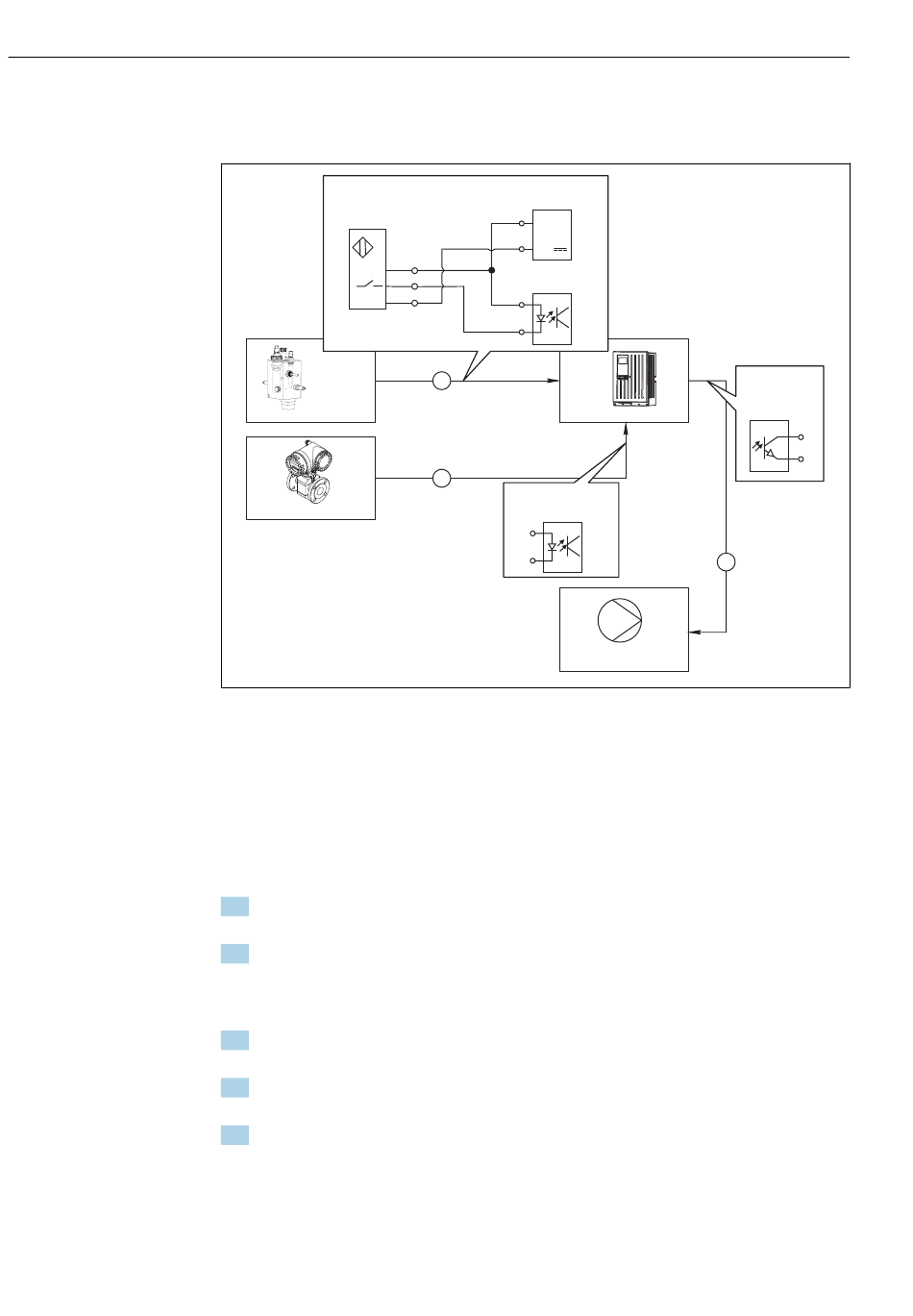

 59 Exemple d' u ne régulation du chlore avec régulation prédictive
1 Raccordement du capteur de position inductif INS de la CCA250 à l' e ntrée numérique du module DIO
2 Raccordement du signal d' u n débitmètre à l' e ntrée numérique du module DIO
3 Activation d' u ne pompe doseuse (à impulsions) via la sortie numérique du module DIO
A Pompe doseuse
Profitez de l' a vantage de la régulation quasi inusable avec les sorties binaires par rapport à
une commande avec relais. La modulation d' i mpulsions en fréquence (PFM) permet
d' a tteindre un dosage quasi continu avec une pompe doseuse ayant une fréquence d' e ntrée
plus élevée.
1. Raccordez le capteur de position INS de la sonde CCA250 à l' e ntrée numérique du
module DIO (par ex. slot 6, port 1).
2. Dans le logiciel, configurez un régulateur et, pour la source, sélectionnez l' e ntrée
binaire (par ex.Entrée binaire 1) à laquelle le capteur de position est raccordé.
(Menu/Fonctions additionnelles/Régulateurs/Régulateur 1/Régulateur
désactivé = Entrée binaire 1)
3. Type signal: Pour l' e ntrée sélectionnée, sélectionnez le réglage par défaut (Signal
statique).
4. Raccordez la valeur mesurée d' u n débitmètre à la deuxième entrée du module DIO
(par ex. slot 6, port 2).
5. Type signal: Pour cette entrée, sélectionnez FPM . (Menu/Entrées/Entrée
binaire 6:2/Type signal = FPM)
CA80
DIO
47
48
Dig.in
91
92
1
2
CA80: DIO
Dig.in: PFM
91
92
Liquiline System CA80COD
CA80
DIO
Dig.out: PFM
CA80
3
A
Endress+Hauser
45
+
46
–
A0029239
