• Installez le nombre approprié de disques physiques dans les modules RAID, de manière à créer
des unités de stockage logiques ayant la capacité requise.

Modules RAID

Reportez-vous à la
disques physiques (P1–P3) peut être logiquement combinée en un ou plusieurs unités logiques (L1)
appelées modules. Une fois l'opération terminée, les têtes de lecture/d'écriture de tous les disques
physiques sont alors toutes actives simultanément, ce qui réduit considérablement le temps total
nécessaire au transfert de données.
Remarque -
Selon le modèle de serveur de stockage, il se peut que la configuration des modules soit impossible ou
non nécessaire.
P1

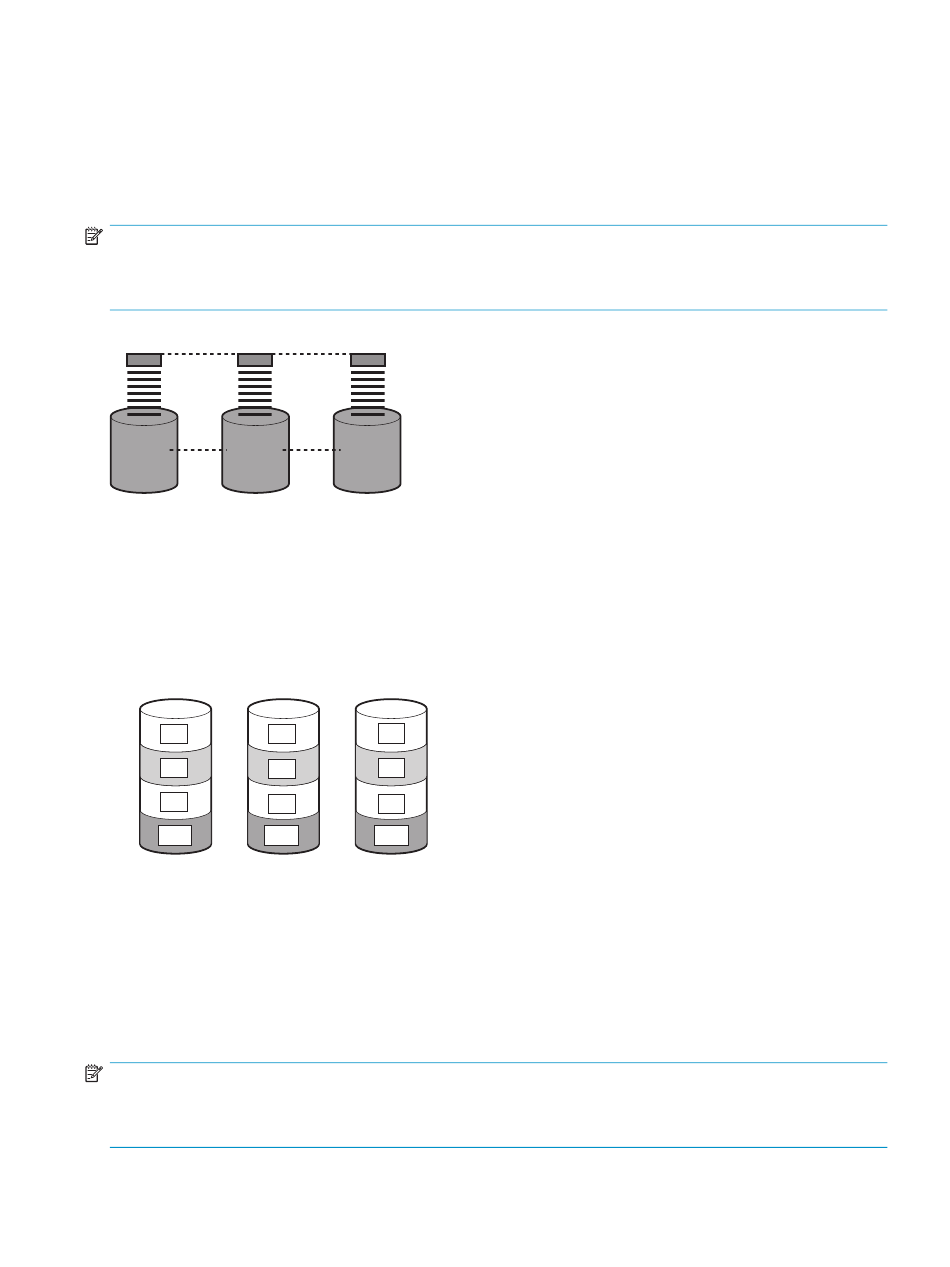

Figure 16 Configuration des modules RAID à partir des disques physiques
Puisque les têtes de lecture/écriture sont actives simultanément, le même volume de données est écrit
sur chaque disque pendant un intervalle de temps donné. Chaque unité de données constitue un bloc.
Les blocs forment un jeu de répartition de données sur l'ensemble des disques durs d'un module, tel
qu'indiqué dans la
S1
B1
S2
B4
S3
B7
S4
B10
Figure 17 RAID 0 Répartition des blocs de données B1-B12 dans les stripes S1-S4
Pour les données du module à lire, la séquence de bloc de données dans chaque bande doit être la
même. Cette procédure de séquençage est réalisée par le contrôleur RAID, qui envoie dans le bon ordre
les blocs de données sur les têtes d'écriture des disques.
La conséquence logique de la procédure de répartition est que chaque disque dur d'un module donné va
contenir le même nombre de blocs de données.
Remarque -
Si un disque dur a une capacité plus grande que les autres disques durs dans le même module, cette
capacité supplémentaire est gaspillée car elle ne peut pas être utilisée par le module.
Figure 16. Avec un contrôleur RAID installé dans le système, la capacité de plusieurs
L1
P2 P3
gl0042
Figure 17.
B3
B2
B6
B5
B8 B9
B11 B12
gl0043
