Evaluation de la mesure | Evaluation de la mesure
Bref descriptif

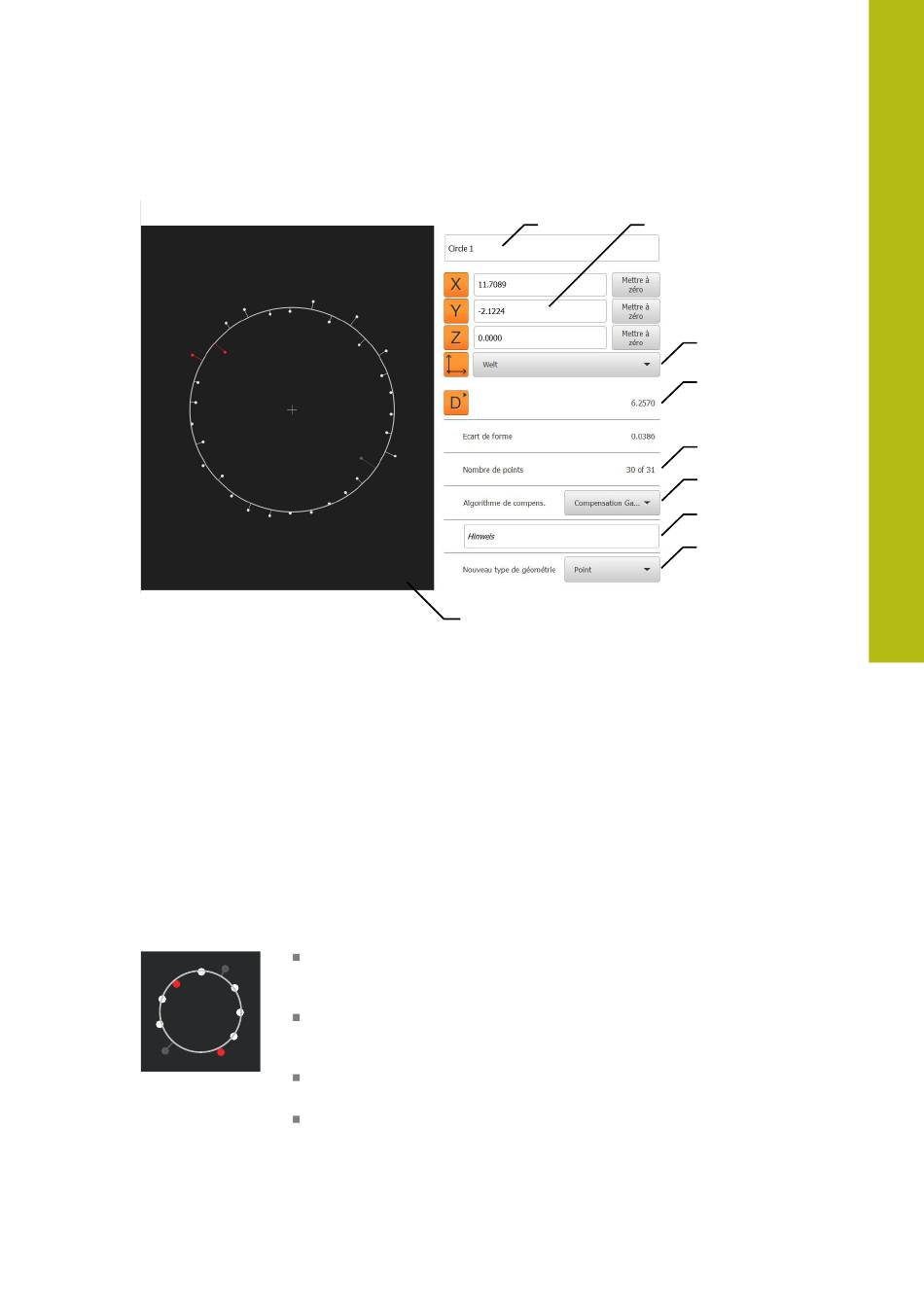

Figure 64 : Onglet Sommaire dans la boîte de dialogue Détails
1
Nom de l'élément
2
Position des axes du centre
3
Système de coordonnées auquel les valeurs de coordonnées de l'élément se
réfèrent
4
Paramètre d'élément dépendant du type de géométrie ; pour le type de
géométrie Cercle, il est possible de commuter entre le rayon et le diamètre.
5
Nombre de points de mesure requis pour le calcul de l'élément
6
Procédé de compensation qui a été utilisé pour calculer l'élément, et qui
dépend du type de géométrie et du nombre de points de mesure
7
Champ de texte d'information ; le contenu d'un commentaire activé s'affiche
comme commentaire dans la vue des éléments
8
Liste des types de géométrie dans les lesquels l'élément est converti
9
Vue des points de mesure et de la forme
Représentation des points de mesure et de la forme
Figure 65 : Points de
mesure et forme
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 06/2018
9
Les points de mesure présentant les plus grands écarts
dans le cadre du procédé de compensation sont affichés
en rouge.
Les points de mesure qui sont inutiles au procédé de
compensation, selon le filtre de points de mesure, sont
affichés en gris.
Les points de mesure utiles au procédé de
compensation s'affichent en blanc.
Les écarts entre les différents points de mesure qui
permettent de calculer la forme sont représentés sous
forme de lignes (représentation symbolique).
1
2
3
4
5
6
7
8
11
