9
Mesurer un alignement
L'arête de référence qui sert à l'alignement doit être définie conformément au
dessin technique.

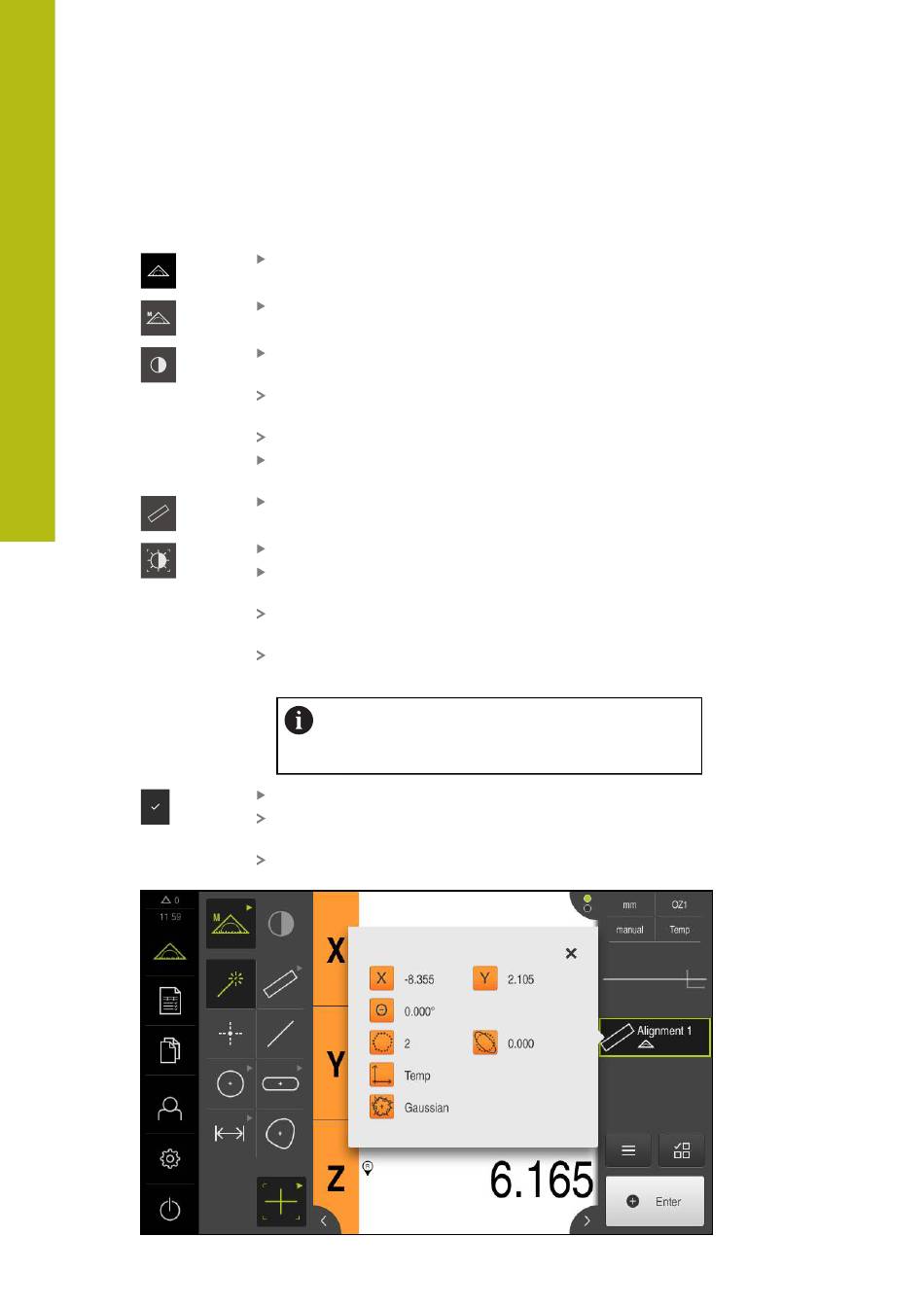

Figure 41 : Elément Orientation dans la liste d'éléments avec Aperçu des fonctionalités
174
Dans le menu principal, appuyer sur Mesure
Sélectionner la palette de fonctions Mesure manuelle
Si plusieurs capteurs sont activés, sélectionner le capteur
OED dans la palette de capteurs
La palette de géométries et les outils de mesure OED
s'affichent.
La zone de travail présente l'affichage de positions.
Sélectionner l'agrandissement configuré sur la machine de
mesure dans le menu d'accès rapide
Sélectionner la palette de géométries Orientation
Sélectionner Auto OED dans la palette d'outils
Franchir l'arête d'origine à plusieurs reprises avec le capteur
OED
Un nouvel élément s'affiche dans la liste d'éléments de la
zone d'administration.
Un nouveau point de mesure est ajouté chaque fois que
l'arête de référence est franchie.
Dans la mesure du possible, répartir les points
de mesure sur toute la longueur de l'arête. Vous
réduirez ainsi l'erreur angulaire.
Appuyer sur Terminer dans le nouvel élément
L'alignement s'affiche dans la liste des éléments de la zone
d'administration.
L'aperçu du résultat de la mesure s'affiche.
Démarrage rapide | Exécution d'une mesure
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 06/2018
