Caractéristiques techniques | Dimensions de l'appareil et cotes d'encombrement
19.3.1

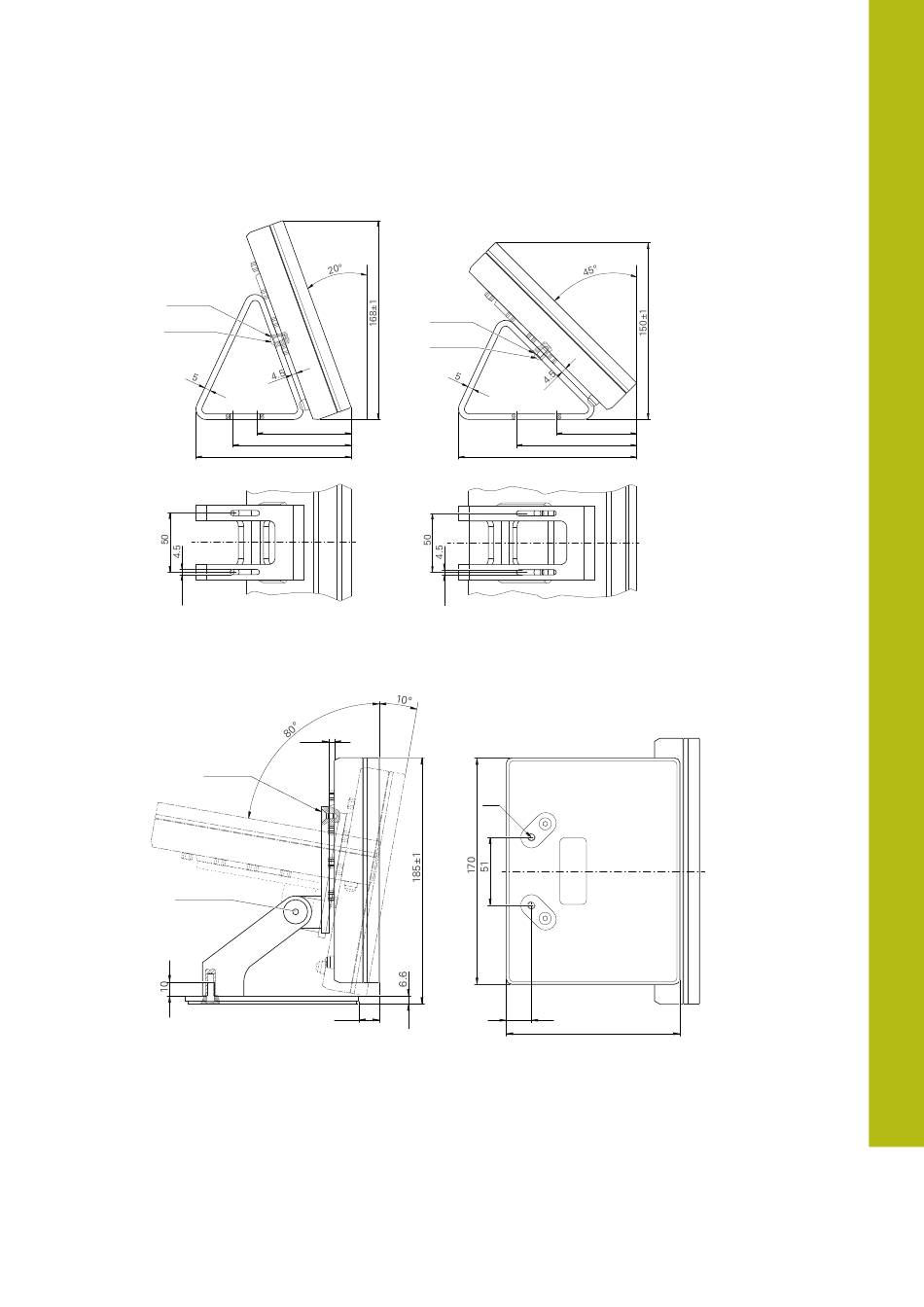

Dimensions de l'appareil avec le socle Duo-Pos

ISO 7092-4
ISO 7380-M4x8
Md = 2.6 Nm
Figure 100 : Dimensions de l'appareil avec le socle Duo-Pos
19.3.2

Dimensions de l'appareil avec le socle Multi-Pos

ISO 14581-M4x8
Md = 2.6 Nm
T25
Md = 15 Nm max.
Figure 101 : Dimensions de l'appareil avec le socle Multi-Pos
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 06/2018
ISO 7092-4
ISO 7380-M4x8
Md = 2.6 Nm
80
100
132±2
4.5
15.25
70
99
150±2
M5
18.75
130
19
