Démarrage rapide | Exécution d'une mesure
Informations complémentaires :
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 06/2018

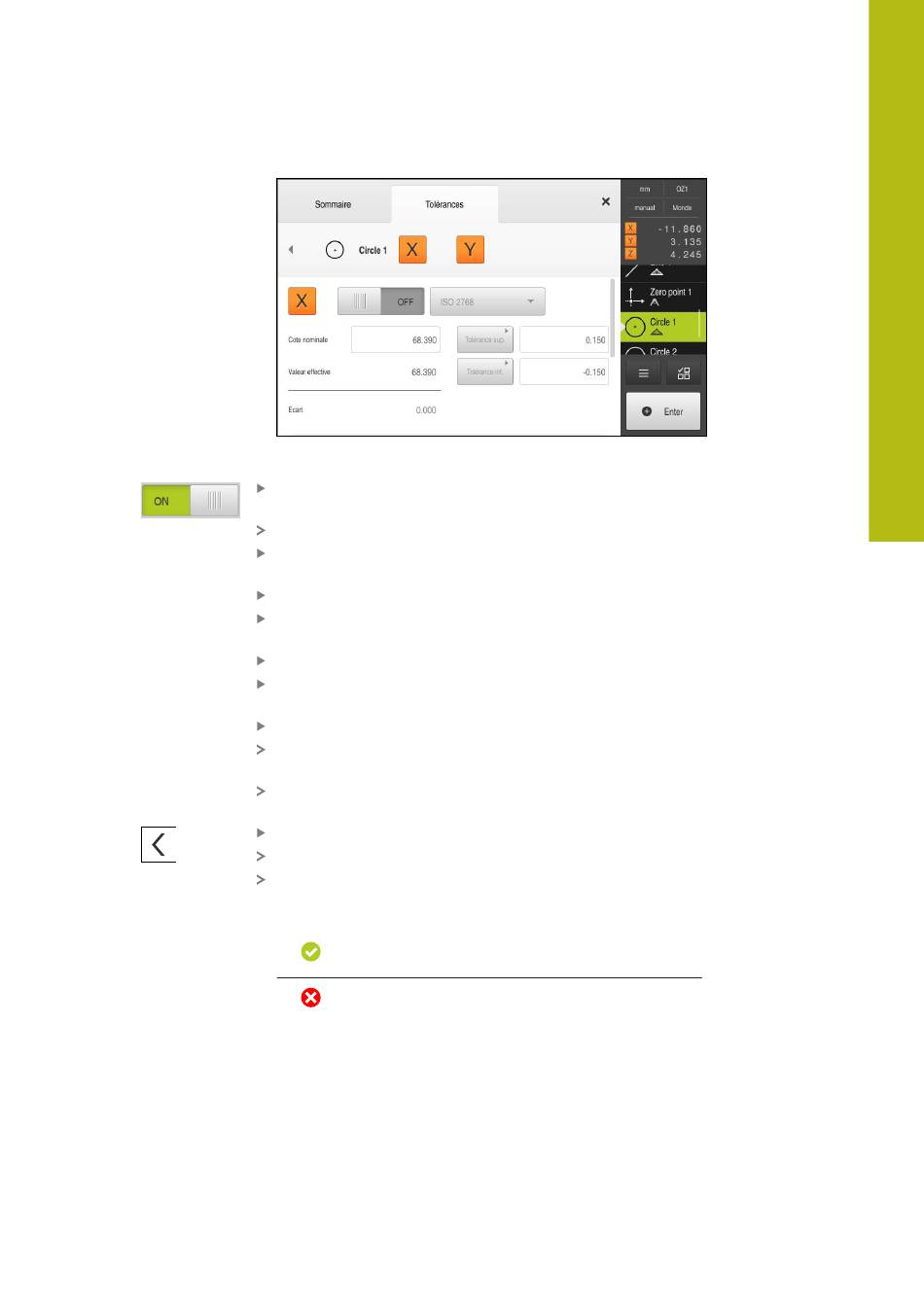

Figure 52 : Vue d'ensemble de la tolérance de cote avec la
tolérance de la cote X activée
Activer la tolérance de la valeur de mesure avec le
commutateur coulissant ON/OFF
Les champs de sélection et de saisie sont activés.
Appuyer dans le champ de saisie Cote nominale et saisir la
valeur
Valider la saisie avec RET
Appuyer dans le champ de saisie Tolérance sup. et saisir la
valeur
Valider la saisie avec RET
Appuyer dans le champ de saisie Tolérance inf. et saisir la
valeur
Valider la saisie avec RET
Si la valeur nominale se trouve en dehors de la tolérance, elle
s'affiche en rouge.
Si la valeur nominale se trouve dans la limite de tolérance,
elle s'affiche en vert.
Appuyer sur Retour
L'onglet Tolérances s'affiche.
Le résultat du contrôle de tolérance s'affiche avec des
symboles dans l'onglet Tolérances et s'affiche dans la liste
d'éléments après avoir quitté le dialogue.
Les valeurs de tolérance activées sont respec-
tées.
Au moins une des valeurs de tolérance
activées a été dépassée.
"Détermination des tolérances", Page 267
