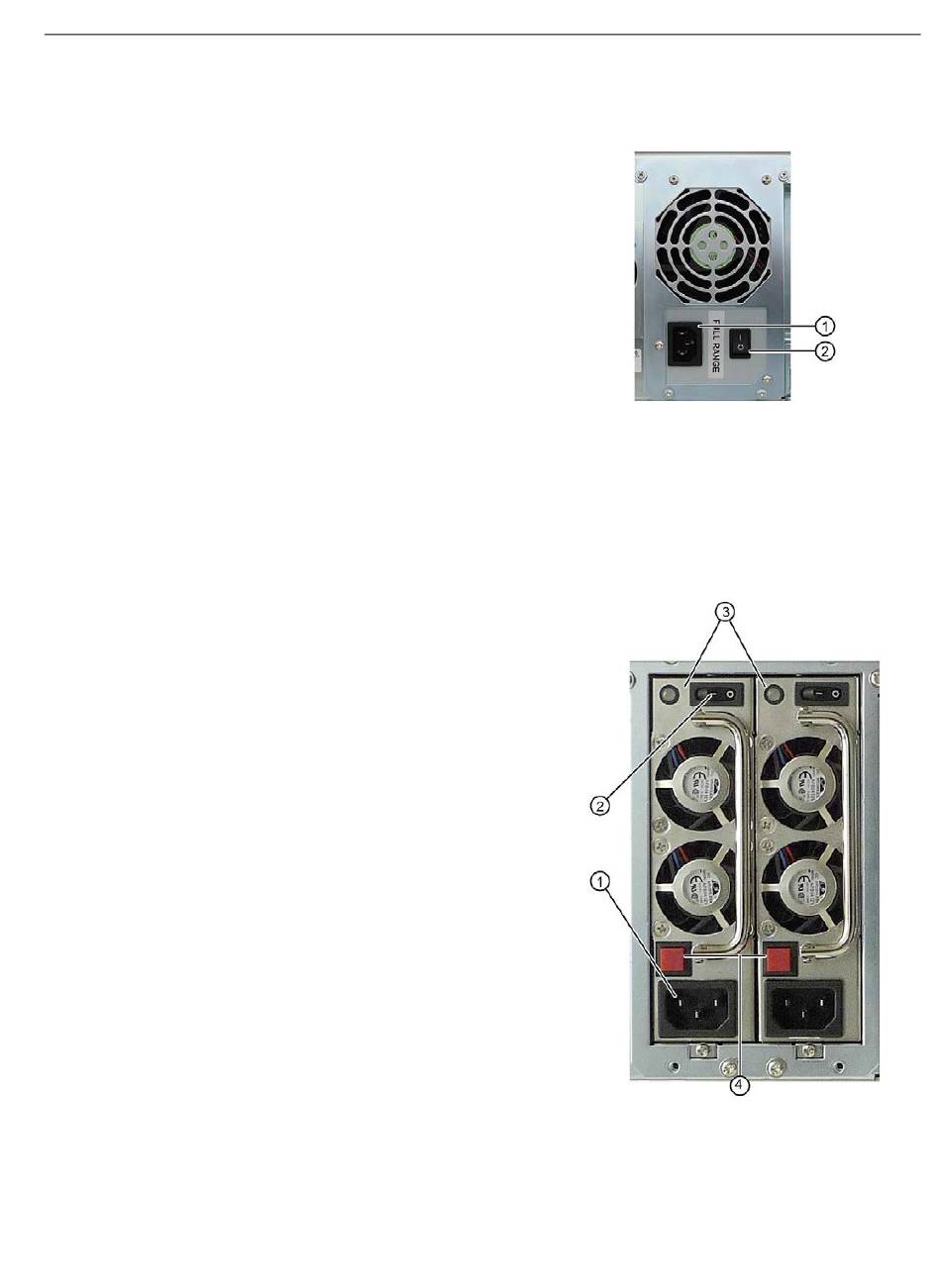

Raccordement de l'alimentation CA
1. Assurez-vous que l'interrupteur
Marche/Arrêt
(arrêt).
Cela permet d'éviter que l'appareil ne
démarre au moment de l'enfichage du
câble de raccordement au réseau.
2. Raccordez le câble de raccordement au
réseau à la prise
3. Enfichez le connecteur du câble de rac-
cordement au réseau dans la prise avec
terre.
4. Mettez l'interrupteur Marche/Arrêt
la position "1".
La DEL de mise sous tension sur la face
avant du PC est jaune (mode veille).

Raccordement de l'alimentation redondante

1. Mettez les deux interrupteurs
Marche/Arrêt
2. Raccordez les deux fiches CEI
3. Mettez les deux interrupteurs
Marche/Arrêt
DEL sur l'alimentation
vert.
Remarque :
Lorsqu'un seul module d'alimentation est
en marche ou connecté, ou lorsqu'un
module est défectueux, un signal acous-
tique est émis. Ce signal d'avertissement
cesse si vous appuyez sur le bouton
De plus, l'état est affiché et signalé par le
logiciel de surveillance SIMATIC lorsqu'il
est actif. Dans le logiciel de surveillance
SIMATIC, vous pouvez couper le son de
l'alarme acoustique.
SIMATIC IPC847D
Instructions de service, 03/2018, A5E32997459-AC
②
se trouve en position "0"
①
.
②
②
sur la position "0".
①
.
②
sur la position "1". La
③
s'allume en
Montage et raccordement de l'appareil
3.3 Raccordement de l'appareil
sur
④
!
55
