7.5.11

Remplacement du processeur

Condition préalable
● L'appareil est ouvert.
● Processeur adapté
Seul un processeur homologué peut être monté sur la carte mère de l'appareil. Si le type
de processeur est modifié, une mise à jour du BIOS doit ensuite être effectuée pour que
le microcode correspondant soit chargé. Vous trouverez des informations sur les pièces
de rechange originales des SIMATIC IPC sur Internet à l'adresse :
– Interlocuteurs (http://www.siemens.com/automation/partner)
– Système d'informations après-vente SIMATIC IPC (http://www.siemens.com/asis)
Procédure
1. Démontez la carte bus.
2. Dévissez les vis
"Démontage de la carte mère").
3. Retirez le dissipateur de chaleur.

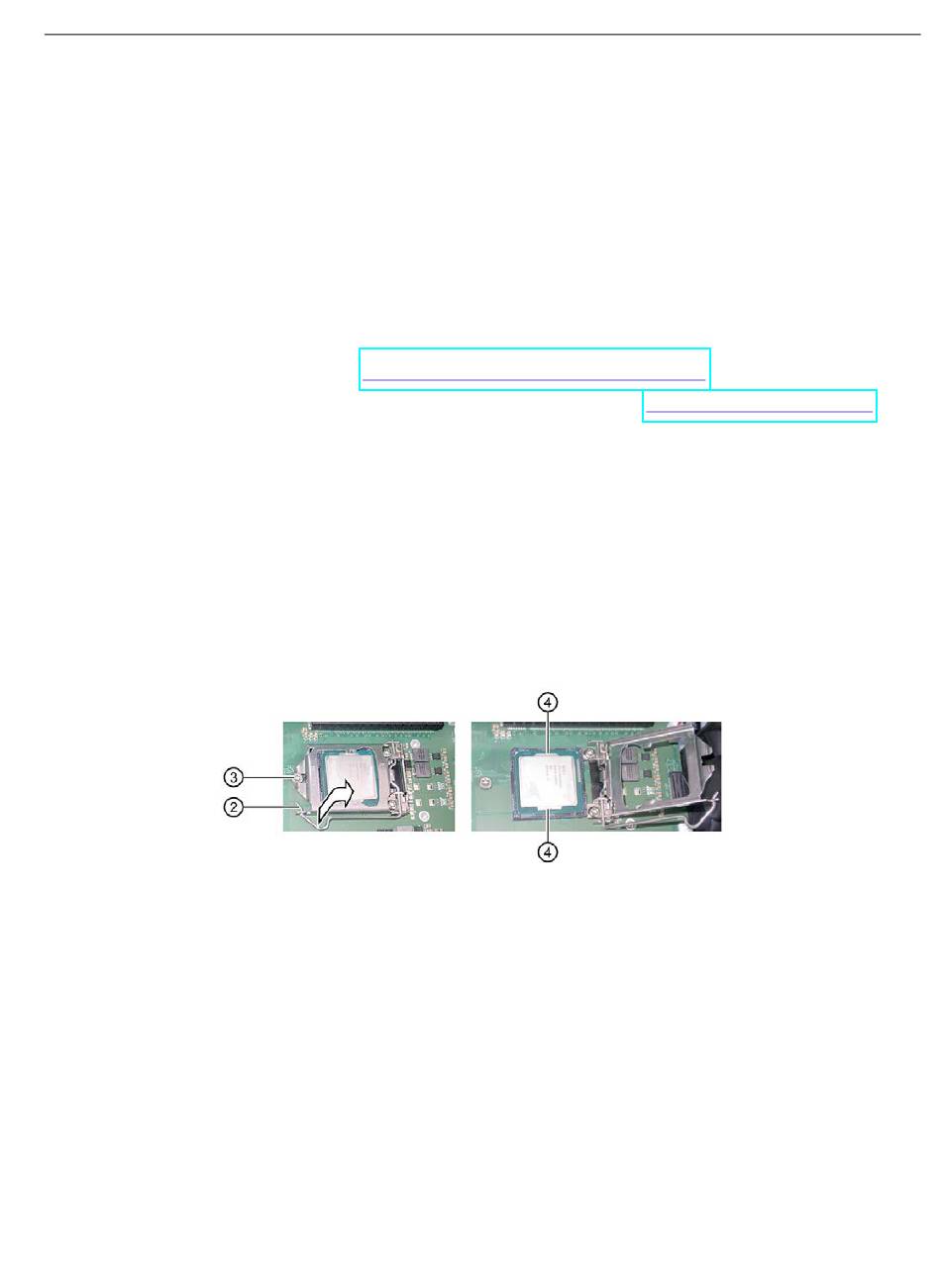

4. Déverrouillez le levier
complètement vers l'arrière. Le cadre de support libère le processeur (comme dans
l'illustration).
5. Retirez le processeur sur le côté par le bord
contacts du processeur (voir les "Caractéristiques techniques", chapitre "Directive
CSDE").
6. Comme le montre la figure, placez le nouveau processeur sur le socle.
Lors de l'opération, veillez à faire correspondre le détrompage du processeur à
celui du socle.
SIMATIC IPC847D
Instructions de service, 03/2018, A5E32997459-AC
①
sur le dissipateur de chaleur de la CPU (voir le paragraphe
②
du cadre de support du processeur et basculez-le
Maintenance et entretien de l'appareil
7.5 Montage et démontage du matériel
④
. Evitez de toucher aux broches ou aux
151
