Caractéristiques techniques
8.3 Plans d'encombrement
8.3.3 Schéma coté des cartes d'extension

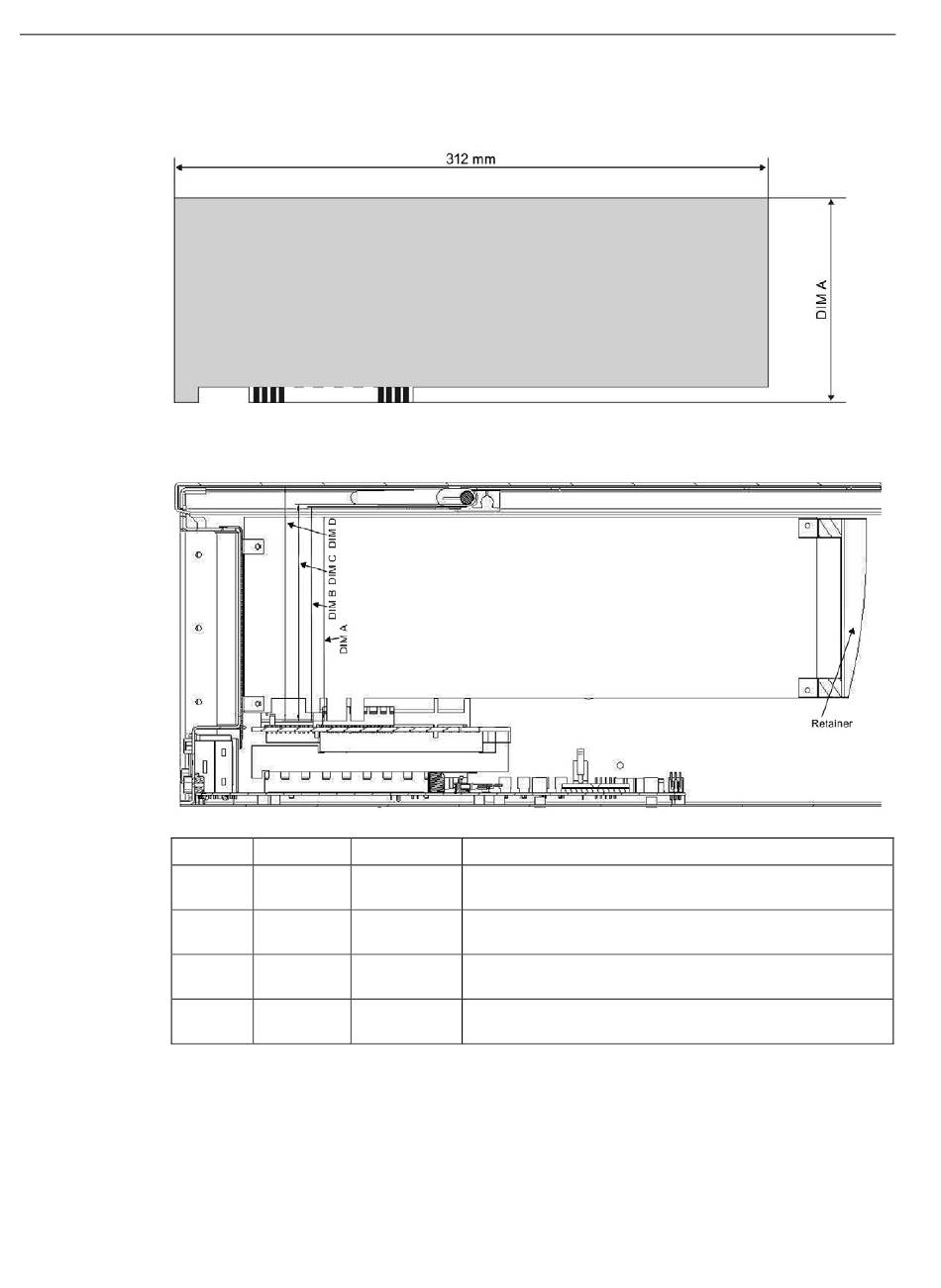

L'illustration suivante montre la taille maximale de la carte d'extension PCI/PCI Express
installable, sans équerre d'emplacement ni dispositif de retenue.
DIM A
DIM B
DIM C
DIM D
176
PCI PCIe
106,68 mm 111,15 mm
111,94 mm 116,4 mm
113,44 mm 117,9 mm
123,54 mm 128,0 mm
Signification
Du rebord inférieur de la carte d'extension au rebord supé-
rieur de la carte
Du rebord inférieur de la carte d'extension au rebord infé-
rieur du fixe-carte
Du rebord inférieur de la carte d'extension au support du
fixe-carte
Du rebord inférieur de la carte d'extension à la face infé-
rieure du couvercle de l'appareil
Instructions de service, 03/2018, A5E32997459-AC
SIMATIC IPC847D
