4.2 Raccordement du capteur EZLink
IMPORTANT (REMARQUE)
Longueur de câble maximale entre le transmetteur et le
ou les capteurs (reportez-vous au manuel d'utilisation
du capteur).
Le transmetteur Aztec AWT440 est livré avec 2 connecteurs
pour capteur EZLink dans sa version standard.
En vous reportant à Fig. 4.5 :
1. Alignez les broches du connecteur du câble de capteur
sur les orifices du connecteur EZLink
les raccorder.
C
2. Vissez le boulon
dans le sens des aiguilles d'une
montre pour bien raccorder les connecteurs.
Le transmetteur détecte automatiquement le type de capteur
connecté.
IMPORTANT (REMARQUE)
Un seul transmetteur Aztec AWT440 permet de
surveiller les entrées de 4 capteurs. Chaque module
d'interface de capteur peut prendre en charge
2 capteurs. 2 modules d'entrée doivent donc être
installés sur le transmetteur pour surveiller 4 capteurs.
IMPORTANT (REMARQUE)
Lors de l'installation des rallonges du capteur, vérifiez
que l'extrémité mâle du câble (extrémité portant une
étiquette) est installée vers le transmetteur.
C
A

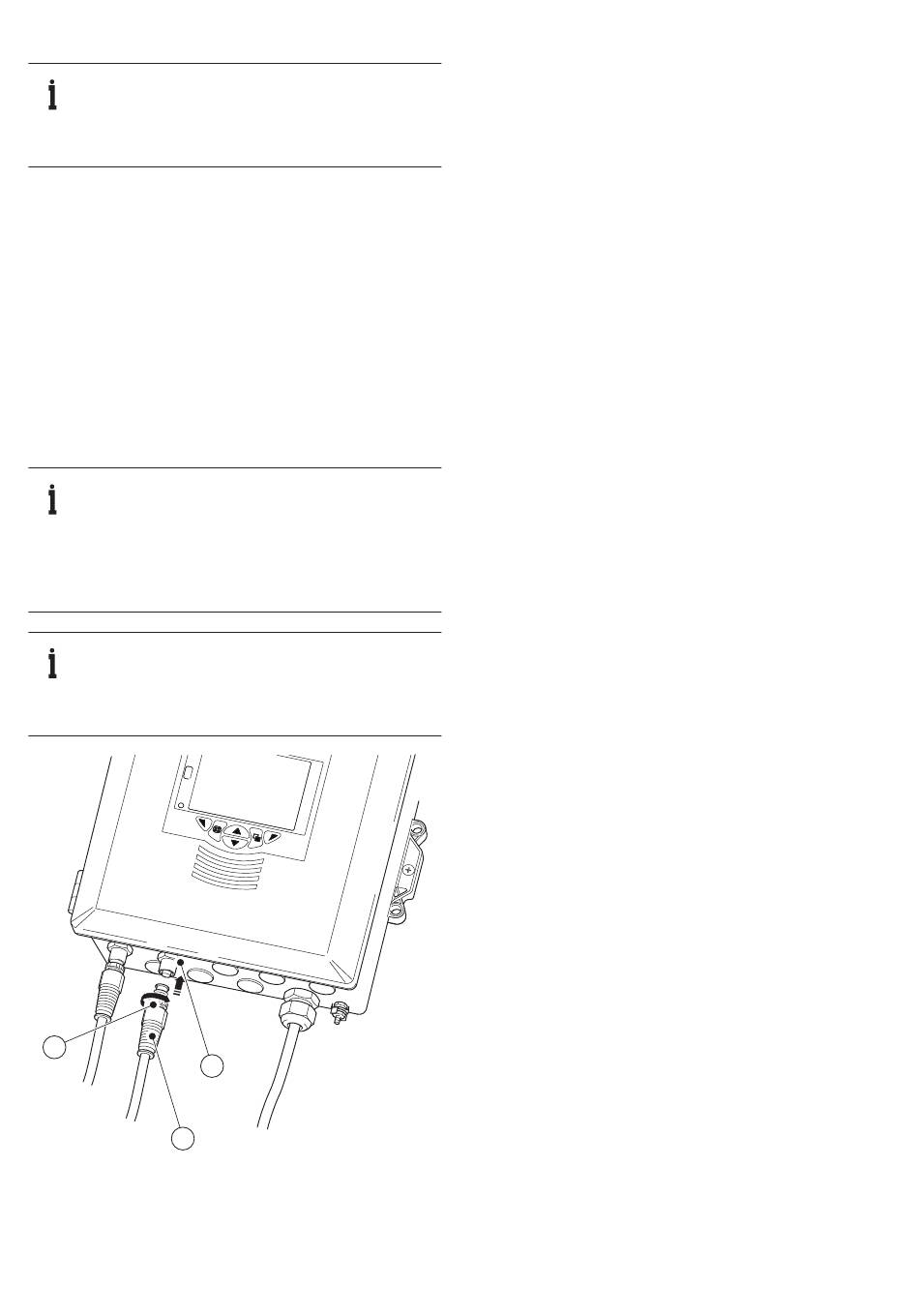

Fig. 4.5 Raccordement des connecteurs du capteur EZLink
12 OI/AWT440–FR Rév. D | Aztec AWT440 | Transmetteur à entrées multiples
