Interface d'utilisation

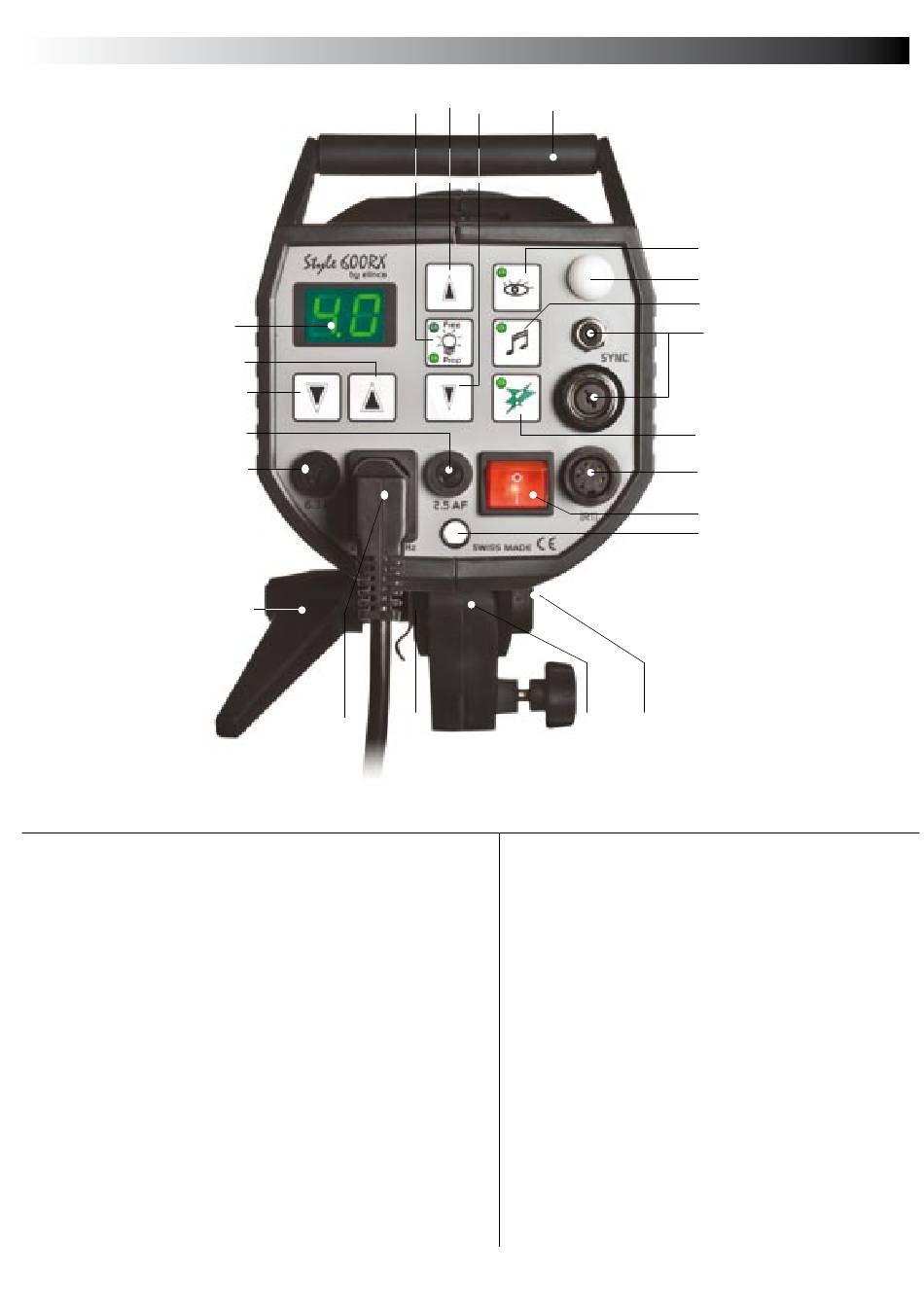

Eléments de commande
1. Prise d'alimentation
2. Fusible principal (à fusion retardée)
3. Interrupteur principal on/off
4. Fusible lampe pilote de 4AF (à fusion rapide)
5. Déclenchement manuel et témoin de disponibilité
6. Prises de synchronisation jack de 3,5 mm
7. Affichage numérique de puissance flash et pilote
8. Signal sonore
9. Cellule photoélectrique on/off
10. Élément de réception opto (cellule)
11. - Diminution de puissance par pas de 1/10e
7
12
11
4
2
16
1
13
14 15
18
21
19
12. + Augmentation de puissance par pas
de 1/10e
13. Mise en service et arrêt de la pilote
(on/off free ou prop)
14. Lumière pilote touche d'augmentation
15. Lumière pilote touche de diminution
16. Manette de blocage de l'articulation
17. Vis moletée pour la fixation sur un trépied
18. Poignée
19. Fixation articulée avec douille de 5/8"
20. Tube support pour parapluie EL
(ø de tige 7 mm)
21. Support auxiliaire pour parapluie
22. Prise Multi-Link pour EL-Skyport
9
10
8
6
5
22
3
20
17
