Manuel d'utilisation
Style RX 300
Version 230V - 20625
120V - 20725
Canada 120V - 20725.1VS
Elinca S.A Style RX 01.09.2007 FR (73245)
Style RX 600
Version 230V - 20626
120V - 20726
Canada 120V - 20726.1VS Canada 120V - 20727.1VS
Imprimé en Suisse
Style RX 1200
Version 230V - 20627
120V - 20727
Français

Publicité

Table des Matières
loading

Manuels Connexes pour Elinchrom Style RX 300

Sommaire des Matières pour Elinchrom Style RX 300

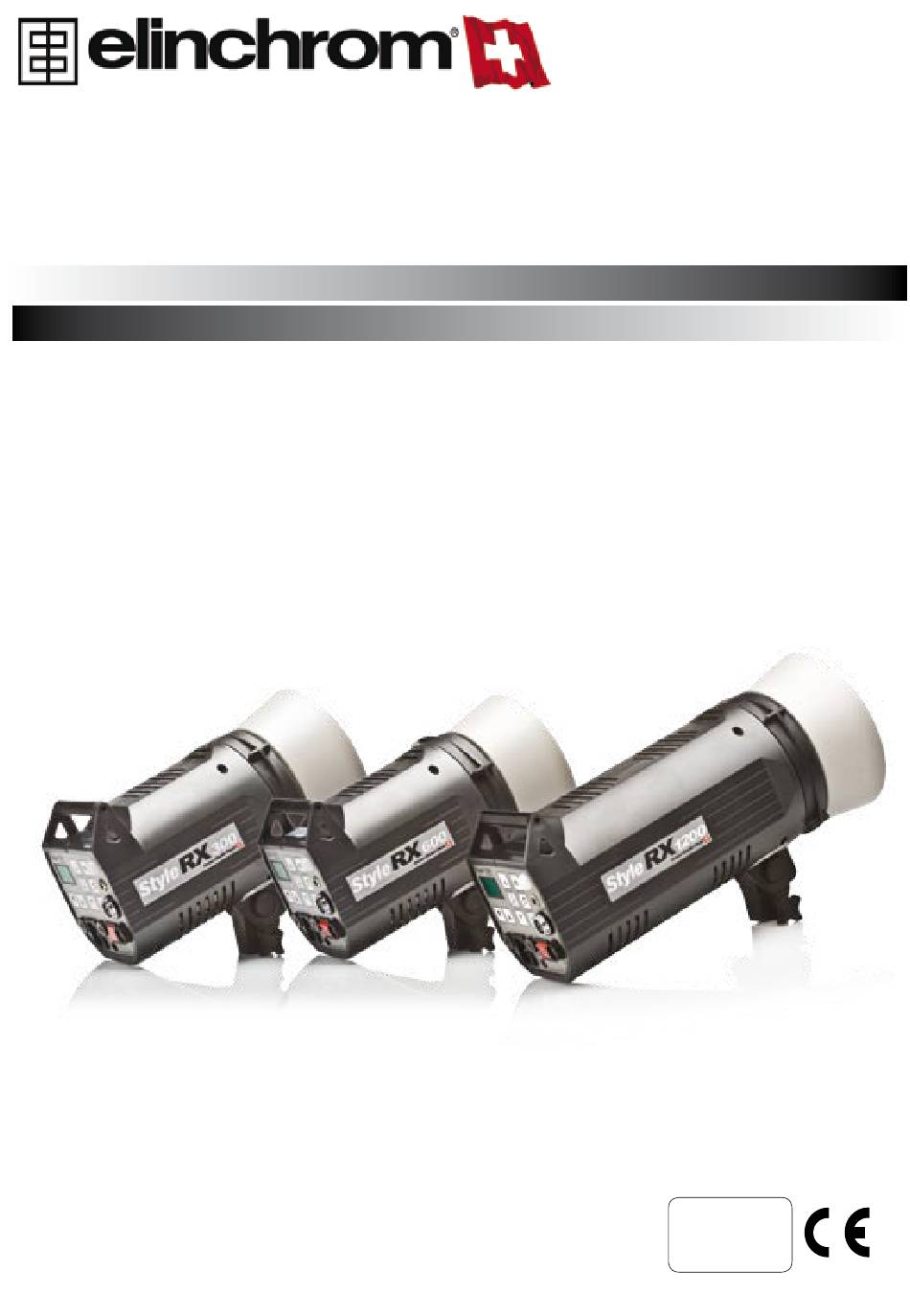

  • Page 1 Manuel d’utilisation Style RX 300 Style RX 600 Style RX 1200 Version 230V - 20625 Version 230V - 20626 Version 230V - 20627 120V - 20725 120V - 20726 120V - 20727 Canada 120V - 20725.1VS Canada 120V - 20726.1VS Canada 120V - 20727.1VS...

  • Page 2: Table Des Matières

    Lampe pilote Affichage numérique, cellule photo-électrique Synchronisation, déclenchement sans fil (wireless) Signal sonore Résolution des incidents 7, 10 Remplacement du tube flash Données techniques Accessoires Elinchrom Garantie P.S: Les données techniques que contient ce manuel peuvent varier légérement selon les modèles.

  • Page 3: Introduction

    Ce flash a subi de nombreux contrôles pendant et après le processus de fabrication. Nous espérons qu’il vous donnera entière satisfaction pendant de nombreuses années. Les unités “ELINCHROM Style RX” sont conçues pour une utilisation en studio, par des professionnels ou des photographes amateurs confirmés.

  • Page 4: Elimination Et Recyclage

    2. Cet appareil doit supporter les interférences extérieures, notamment celles susceptibles d’engendrer un dysfonctionnement. Nom du produit : Flash de studio professionnel Marque : ELINCHROM Référence : Style RX 300/600/1200 Responsable : Elinca S.A Av. de Longemalle 11 1020 Renens / Switzerland Téléphone : +41 21 637 2677...

  • Page 5: Notice De Sécurité Et Précautions

    • CE FLASH CONTIENT UNE QUANTITE D’ELECTRICITE TRES IMPORTANTE • POUR VOTRE SÉCURITÉ, N’OUVREZ JAMAIS VOTRE FLASH. N’ESSAYEZ PAS DE RÉPARER L’UNITÉ VOUS - MÊME. SEUL UN TECHNICIEN AGRÉÉ PAR ELINCHROM PEUT OUVRIR ET RÉPARER CE FLASH. • EN CAS DE PROBLÈMES PRENEZ CONTACT AVEC L’AGENT ELINCHROM DE VOTRE PAYS.

  • Page 6: Avant De Commencer

    Avant le premier allumage, vérifiez que le voltage de la lampe pilote soit correct. L’unité doit toujours être reliée à la terre. Le Style RX est muni du dispositif de fixation rapide pour réflecteurs et accessoires Elinchrom. Ce système mécanique est composé d’une double baïonnette et d’un verrouillage de sécurité.

  • Page 7: Interface D'utilisation

    Interface d’utilisation 14 15 Eléments de commande 1. Prise d’alimentation 12. + Augmentation de puissance par pas 2. Fusible principal (à fusion retardée) de 1/10e 3. Interrupteur principal on/off 13. Mise en service et arrêt de la pilote 4. Fusible lampe pilote de 4AF (à fusion rapide) (on/off free ou prop) 5.

  • Page 8: Interrupteur Principal

    (5) est éteinte. Après refroidissement, la led verte se rallume et l’unité est de nouveau opérationnelle. Si le problème persiste, faire contrôler l’appareil par un service technique ELINCHROM. Fusible principal Type Standard 5 x 20 mm (type temporisé)

  • Page 9: Lampe Pilote

    300W, GX 6.35 (code 23022) pour les unités Style 300 et 600 RX. Si la lampe pilote ne fonctionne plus: 1.Le filament est brisé (remplacer l’ampoule et le fusible) 2. Si votre unité ne fonctionne toujours pas, veuillez l’apporter au service Elinchrom le plus proche.

  • Page 10: Affichage Numérique, Cellule Photo-Électrique

    Affichage Numérique L’énergie (puissance) de la lampe flash est exprimée de manière digitale en diaphragmes et dixièmes. Le réglage s’échelonne sur 6 diaphragmes, de la pleine puissance à 1/32e par pas de 1/10e. L’affichage indique en permanence la valeur du flash et de manière furtive celle de la lampe de mise au point (pilote), uniquement lors d’une action sur les touches concernées.

  • Page 11: Déclenchement Manuel

    Set n°19362 Set n°19361 Pour plus d’informations sur ces produits, nous vous invitons à visiter notre site internet: www.elinchrom.com / Products / RX Multi Remote Déclenchement manuel Test and Ready Cette touche (5) est opérationnelle lorsque la led verte de disponibilité...

  • Page 12: Remplacement Du Tube Flash

    Remplacement du tube flash Votre appareil ne produit plus de flash, vous supposez que le tube est défectueux et vous décidez de le remplacer; alors suivez les conseils ci-après et référez-vous aux illustrations. Si votre appareil est tombé et que son tube est cassé, respectez à la lettre les consignes ci-dessous. Marche à...

  • Page 13: Caractéristiques

    Caractéristiques • Le système à baïonnettes Elinchrom pour une fixation rapide des réflecteurs. • Une fixation rapide et articulée pour trépieds avec emboût 5/8”. • Une prise d’alimentation et deux fusibles de protection. • Un tube flash embrochable, avec filtre UV pour un rendu colorimétrique optimal (5650°K).

  • Page 14: Accessoires Elinchrom

    S in gle units do n o t i n c l u de R e f l e c t o r s - Pro d uct r ang e and sp ec if ic ati o ns s ubj ect t o c han g e. N o g u a r a n t e e f o r m i s p r i n t s .

  • Page 15: Garantie

    à partir de la date d’achat. L’appareil doit être envoyé dès que possible à l’adresse du vendeur ou de l’agent Elinchrom autorisé. Cette garantie n’est plus valable pour les appareils soumis à un traitement anormal, démontés, modifiés ou réparés par des personnes n’appartenant pas au réseau de distribution Elinchrom.
  • Page 16 www.elinchrom.com...
