4. Consultez la Figure 27. Le moteur de la roue d'animation dispose d'un moyeu magnétique avec une
encoche A pour recevoir le détrompeur B de la roue.

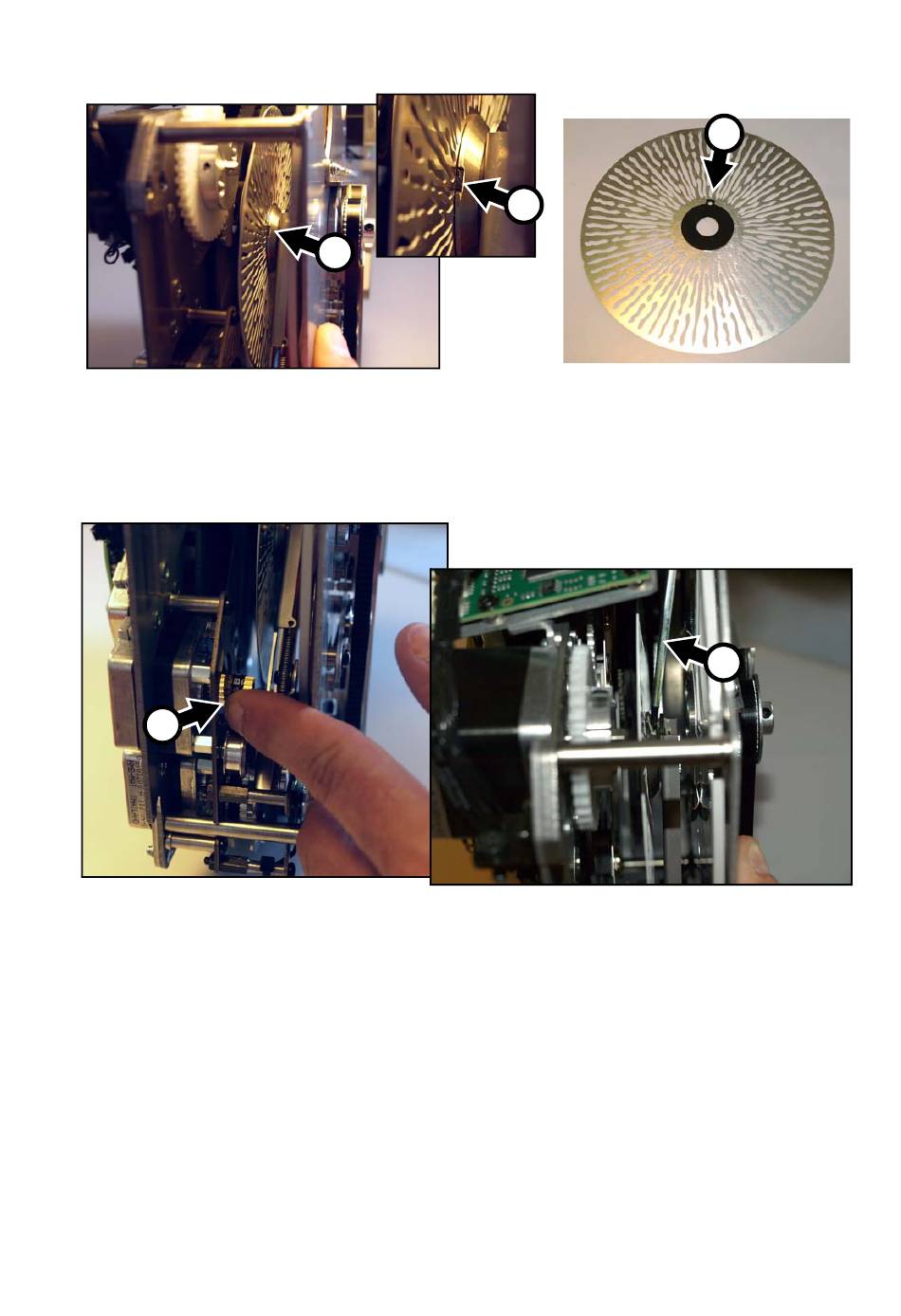

Figure 27: Détrompeur de la roue d'animation
5. Consultez la Figure 28. Pour simplifier l'accès à la roue, tournez l'axe C du système de positionnement
de la roue pour la ramener le plus près possible du bord du module. Avec un petit tournevis plat D,
soulevez délicatement la roue de son moyeu par son centre et dégagez-la. La roue est fragile. Evitez
toute torsion pendant la dépose et le stockage.
C
6. Pour installer une nouvelle roue, vérifiez avant tout qu'elle est parfaitement plane. Une légère
déformation peut être corrigée par une légère pression. Engagez la roue dans le module en alignant son
détrompeur avec l'encoche de calage. Placez la roue en position sur le moyeu et appuyez légèrement
dessus avec un petit tournevis plat au plus proche du centre pour la plaquer. Vérifiez que le détrompeur
est bien engagé dans l'encoche du moyeu. Tournez la roue avec un doigt pour vérifier qu'elle est bien
en place et qu'elle n'est pas déformée par l'installation. Si besoin, déposez-la à nouveau et
réinstallez-la.
7. Si aucun entretien supplémentaire n'est nécessaire, réinstallez le module de découpe/gobo comme
décrit dans "Accès au module découpe/gobos" en page 19 et "Accès à la tête" en page 18. Relâchez le
verrouillage de tilt avant de remettre le projecteur en service.
A
Figure 28: Removing the animation wheel
Entretien et maintenance
A
B
D
27
