CHAPITRE
5
Calculateur
Le calculateur de commande CAN du SmarTrax possède plusieurs diodes électroluminescentes (DEL) qui
peuvent être utilisées pour diagnostiquer les problèmes au sein du système SmarTrax.
Remarque :
Si les DEL ne sont pas affichées comme montrées dans la figure ci-dessous ou si elles
sont toutes allumées en continu, vérifiez les raccordements du CAN et les connexions du
câble de commande sur le calculateur. Si le problème persiste, contactez votre distributeur
local Raven pour de l'assistance technique supplémentaire.

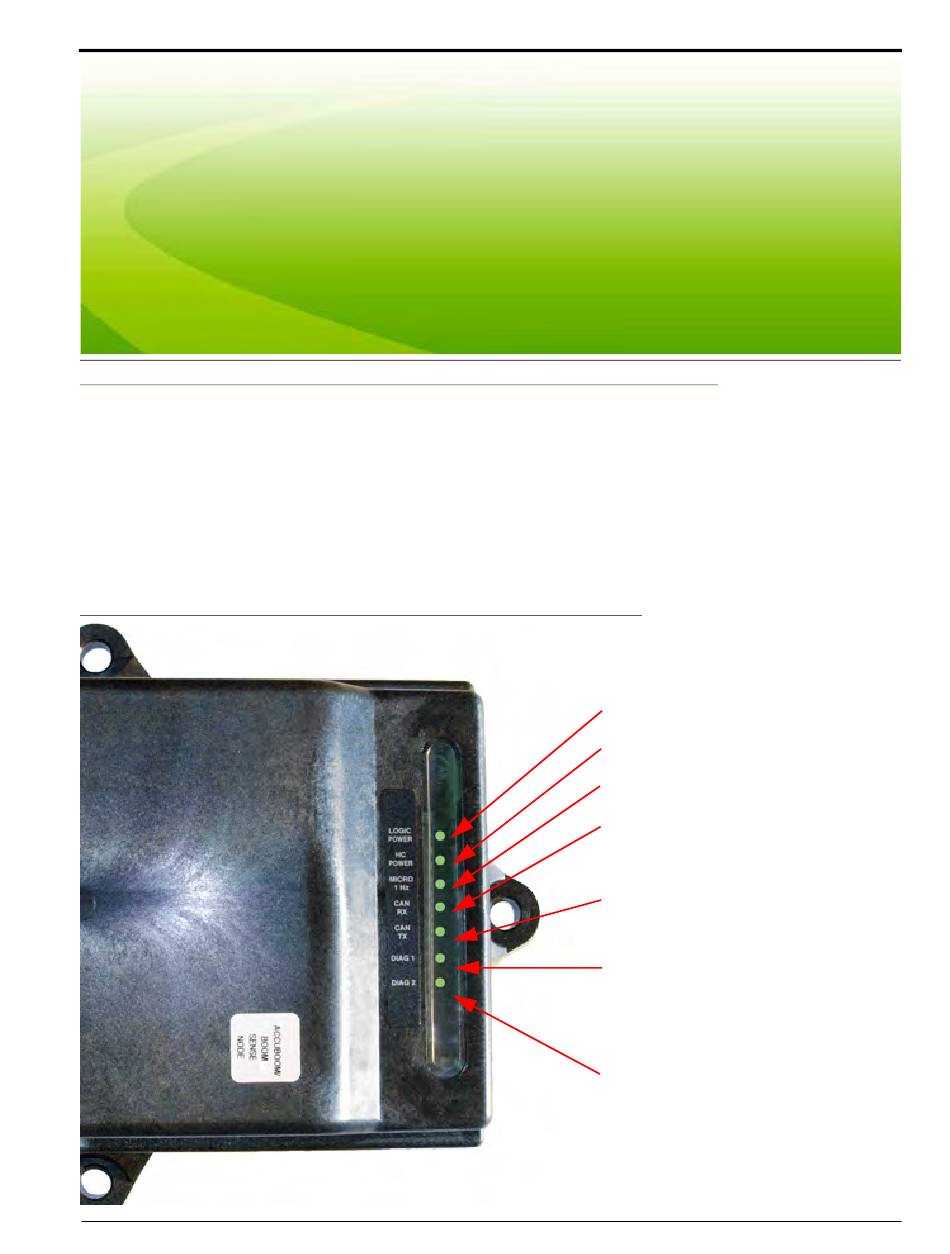

DEL du calculateur de commande CAN du SmarTrax
FIGURE 1.
Manuel N° 016-0171-314 Rév. H
D épannage
C h a p i t r e 5
LOGIC POWER : s'allume lorsqu'une tension
de 12 V alimente le calculateur.
HC (Haute tension) POWER : s'allume
lorsqu'une haute tension alimente le calculateur.
MICRO 1 Hz : clignote une fois par seconde
pendant l'activité du processeur.
CAN RX : clignote pour indiquer que les
messages CAN ou CRUIZER sont reçus par
le calculateur. Généralement ce témoin
clignote rapidement.
CAN TX : clignote pour indiquer que les
messages CAN ou CRUIZER sont transmis
à partir du calculateur. La vitesse de
clignotement de ce témoin varie.
DIAG 1 : indique que le calculateur reçoit des
messages GGA valides. Ce témoin doit être
allumé afin de pouvoir engager SmarTrax.
Ce témoin ne peut pas être utilisé pour
vérifier que l'ordinateur de bord reçoit des
signaux GPS.
DIAG 2 : s'allume lorsque la compensation de
terrain 3D est activée, mais n'indique pas que
la compensation de terrain en 3D reçoit
activement le signal GPS pour la correction.
Pour vérifier que la compensation de terrain
en 3D est engagée, accédez au menu de la
compensation de terrain en 3D dans
l'ordinateur de bord.
71
