ASTUCE :

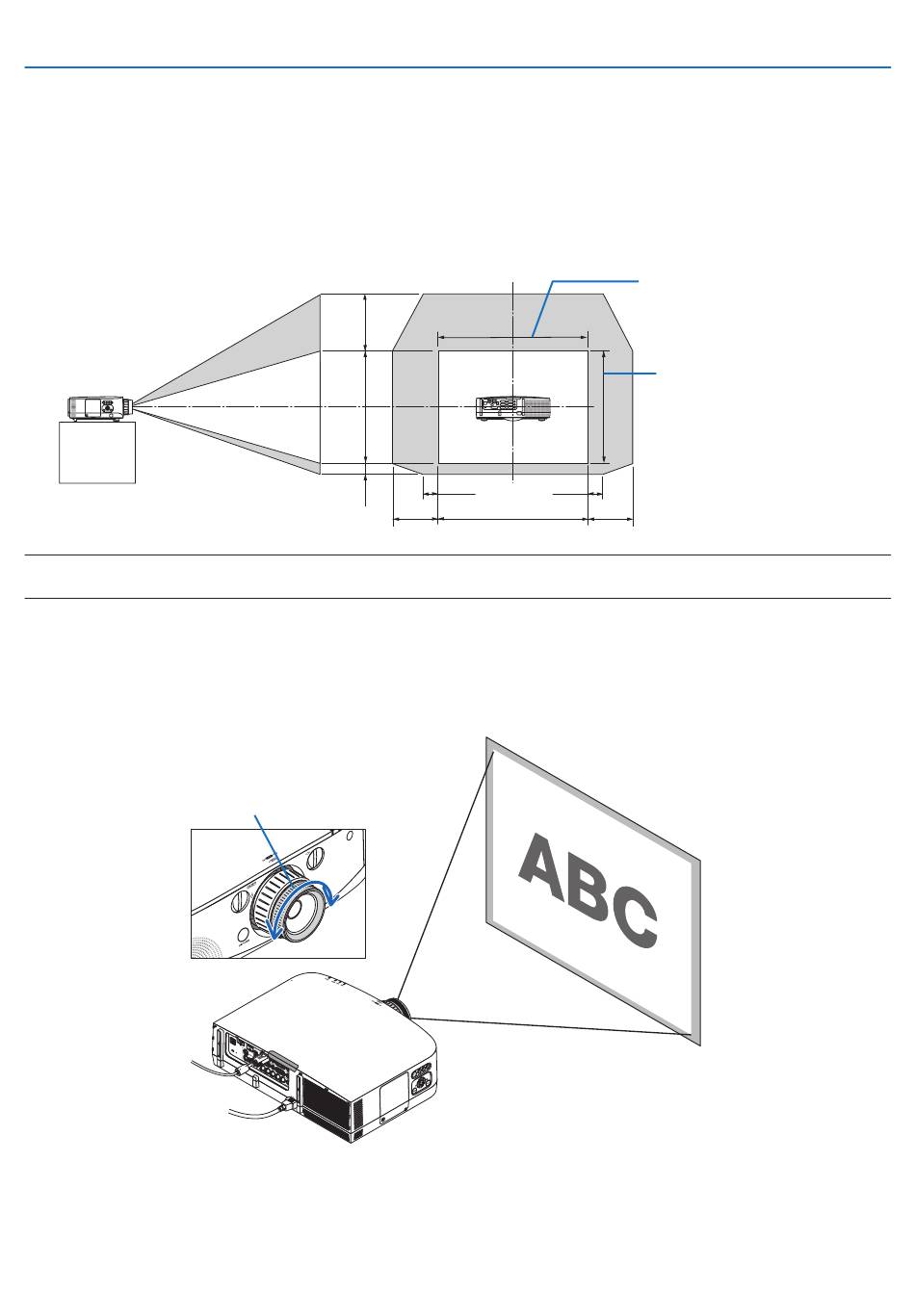

• Le schéma ci-dessous montre la fourchette de déplacement d'objectif pour les modèles PA600X et PA500X (mode de projection :
bureau vers l'avant). Pour monter la position de projection plus haut que cela, utilisez les pieds d'inclinaison. (→ Page 21)
• Pour les modèles PA550W/PA500U et la fourchette de montage au plafond/déplacement de l'objectif de projection avant, référez-
vous à la page 205, 206.
PA600X/PA500X
REMARQUE*
: l'écart de déplacement horizontal de l'objectif est de 0,15 H avec une image projetée de 150" avec l'objectif
1
NP13ZL.
Mise au point
Objectifs compatibles : NP12ZL/NP13ZL/NP14ZL/NP15ZL
Utiliser la bague de MISE AU POINT de l'objectif pour obtenir la meilleure mise au point.
2. Projection d'une image (fonctionnement élémentaire)
0,5V
1V
0,1V
0,3H*¹
Bague de mise au point
0,1H
0,1H
1H
0,3H*¹
19
Hauteur de l'image projetée
Champ d'inclinaison vertical (0
à 0,5V)
