Les ports USB 2 et 3 se trouvent sur le panneau avant (

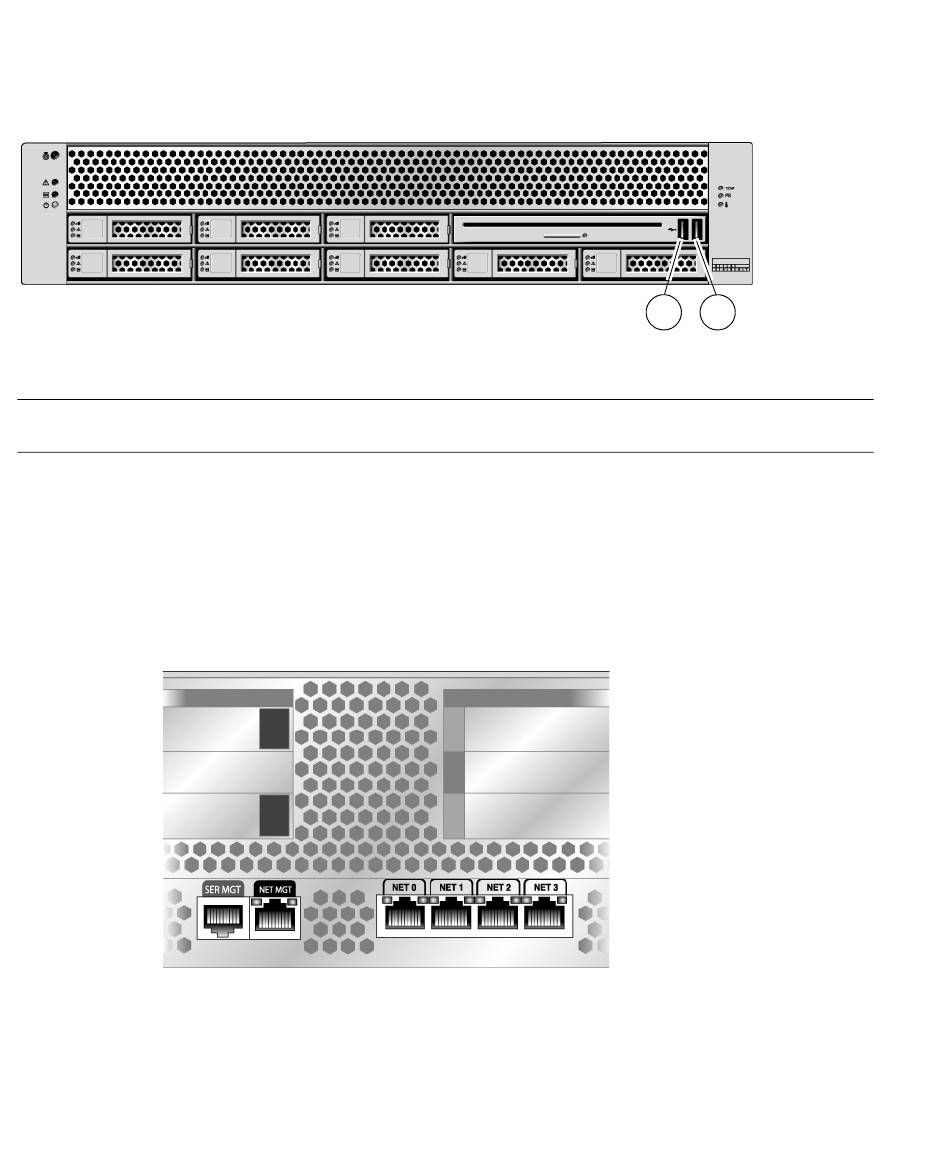

FIGURE 2-17
Légende de la figure
1 Port USB 2
2 Port USB 3
Câbles du réseau Ethernet
Les serveurs Sun Fire X4240 et X4440 sont dotés de quatre connecteurs réseau
Ethernet RJ-45 Gigabit. Ils se nomment NET0, NET1, NET2 et NET3 (
FIGURE 2-18
1. Branchez un câble catégorie 5 entre le commutateur réseau ou hub et le port
Ethernet 0 (NET0) à l'arrière du châssis.
2. Selon vos besoins, branchez des câbles catégorie 5 entre le commutateur réseau
ou hub et les autres ports Ethernet (NET1, NET2, NET3).
40 Guide d'installation des serveurs Sun Fire X4140, X4240 et X4440 • Juin 2008
Ports USB du panneau avant des serveurs Sun Fire X4240 et X4440
Connexion réseau Ethernet
).
FIGURE 2-17
1 2
FIGURE 2-18
).
