Installation
7.4.4
[X18], Ethernet standard
L'interface [X18] est située sur la face avant de l'appareil. L'interface [X18] permet d'exécuter les
opérations suivantes avec le logiciel de mise en service :
– Diagnostic
– Paramétrage
– Commande
– Mise à jour du micrologiciel
L'interface répond aux exigences de la norme IEEE 802.3:2012. L'interface est isolée galvaniquement
et conçue pour une utilisation avec des longueurs de câble limitées.
Le raccord [X18] est de type connecteur femelle RJ45. 2 LED sont intégrées dans le connecteur femelle
RJ45. La LED verte s'allume si l'interface est activée. La LED jaune clignote pendant toute activité de
communication.

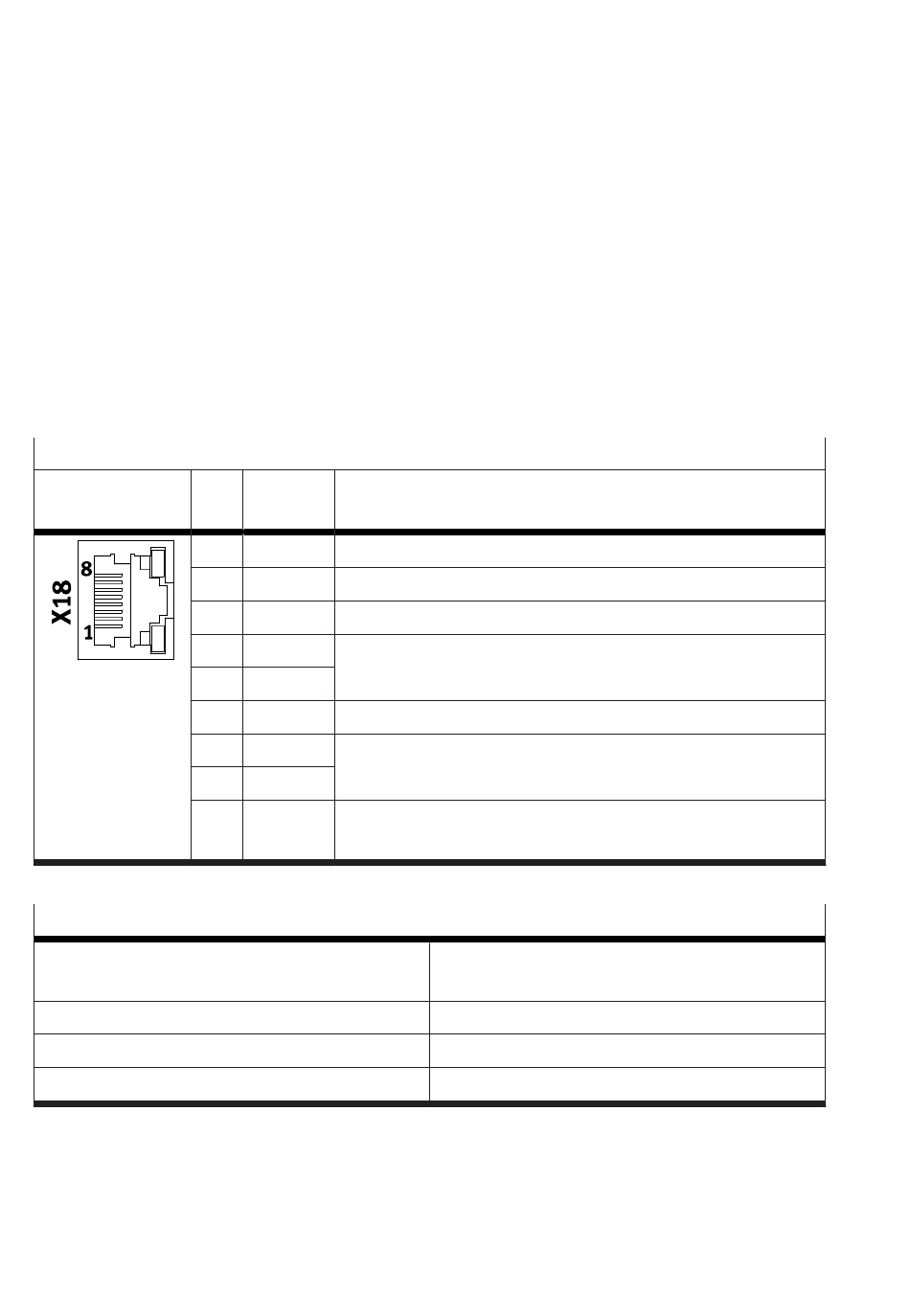

Ethernet standard
[X18]
Broc
he
1
2
3
4
5
6
7
8
Boî-
tier
Tab. 23 : Ethernet standard
Exigences relatives au connecteur opposé
Version
Nombre de broches
Blindé
Degré de protection
Tab. 24 : Exigences relatives au connecteur opposé
30
Fonction
Description
TX+
Données émises+
TX-
Données émises-
RX+
Données reçues+
n. c.
Non connecté (not connected)
n. c.
RX-
Données reçues-
n. c.
Non connecté (not connected)
n. c.
FE
Le boîtier sert à la pose du blindage de câble et est relié à la
terre fonctionnelle (FE).
VS-08-RJ45-5-Q/IP20 de Phoenix Contact ou
compatible
8
oui
IP20
Festo — CMMT-ST-C8-1C-...-S0 — 2021-04b
