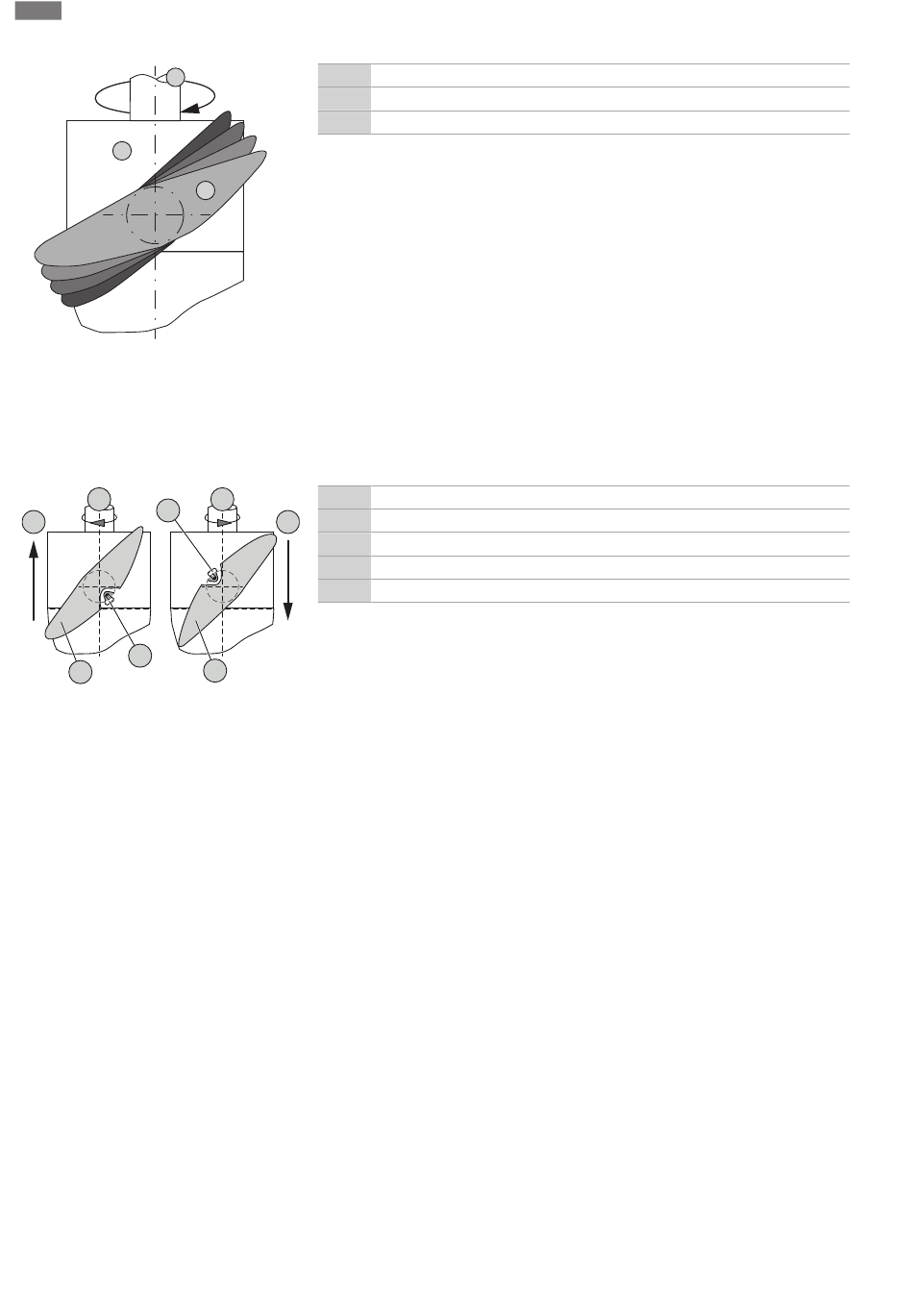

Fig. 7: Angle d'incidence de la pale d'hélice
1
2
A
2
3
Fig. 8: Orientation des pales
20
Montage et raccordement électrique
1
45° 2
40°
3
35°
30°
L'angle d'incidence spécifique à l'installation est indiqué sur la plaque signalétique.
AVIS ! Des positions angulaires différentes peuvent être réglées uniquement après
3
consultation du service après-vente.
Définition du sens de poussée
L'agitateur peut exercer la poussée vers le haut ou vers le bas dans la zone d'exploita-
tion. Pour ce faire, le sens de rotation et l'orientation des pales doivent correspondre. Le
graphique suivant indique l'orientation des pales pour chaque sens de rotation.
1
A
B
B
1
2
3
AVIS ! Le sens de poussée spécifique à l'installation (DoT) est indiqué sur la plaque
signalétique !
3
Moyeu (corps récepteur)
Arbre de l'agitateur
Pale d'hélice
Sens de poussée vers le haut
Sens de poussée vers le bas
Arbre de l'agitateur
Insert
Pale d'hélice
