Montage

Pos: 11.1 /Überschriften/1/M - O/Montage @ 0\mod_1140519732218_3848.doc @ 3906
4 Montage
Pos: 11.2 /Hinweise/Gefahr/Gefahr - Wiedereinsatz TZIDC @ 19\mod_1207030092281_3848.doc @ 174654
Attention – Risque de blessure !
Des valeurs de paramètres erronées peuvent déplacer la vanner par erreur ; ce qui peut
entraîner des défaillances de processus ainsi que des blessures !
Avant de remettre en service un TZIDC déjà utilisé auparavant à un autre emplacement, il faut
restaurer les réglages usine de l'appareil. Ne jamais lancer léquilibrage automatique standard
avant de restaurer les réglages usine !
Pos: 11.3 /Überschriften/1.1/1-spaltig/A - C/Betriebsbedingungen am Installationsort @ 12\mod_1186668341281_3848.doc @ 113772
4.1

Conditions de service sur le lieu d'installation

Pos: 11.4 /Hinweise/Wichtig/Wichtig - Betriebsbedingungen am Installationsort @ 19\mod_1206626800265_3848.doc @ 173019
Important
Avant le montage, vérifier si le positionneur TZIDC satisfait les exigences en matière de
réglage et de sécurité technique appliquées à l'emplacement de montage (entraînement ou
composant de réglage).
Voir le chapitre « Caractéristiques techniques », à la page 34.
Pos: 11.5 /Überschriften/1.1/1-spaltig/M - O/Mechanischer Anbau @ 19\mod_1206707016921_3848.doc @ 173191
4.2 Montage mécanique
Pos: 11.6 /Montage/Aktorik/Stellungsregler/TZIDC/Allgemeines @ 19\mod_1206625974937_3848.doc @ 172996
4.2.1 Généralités

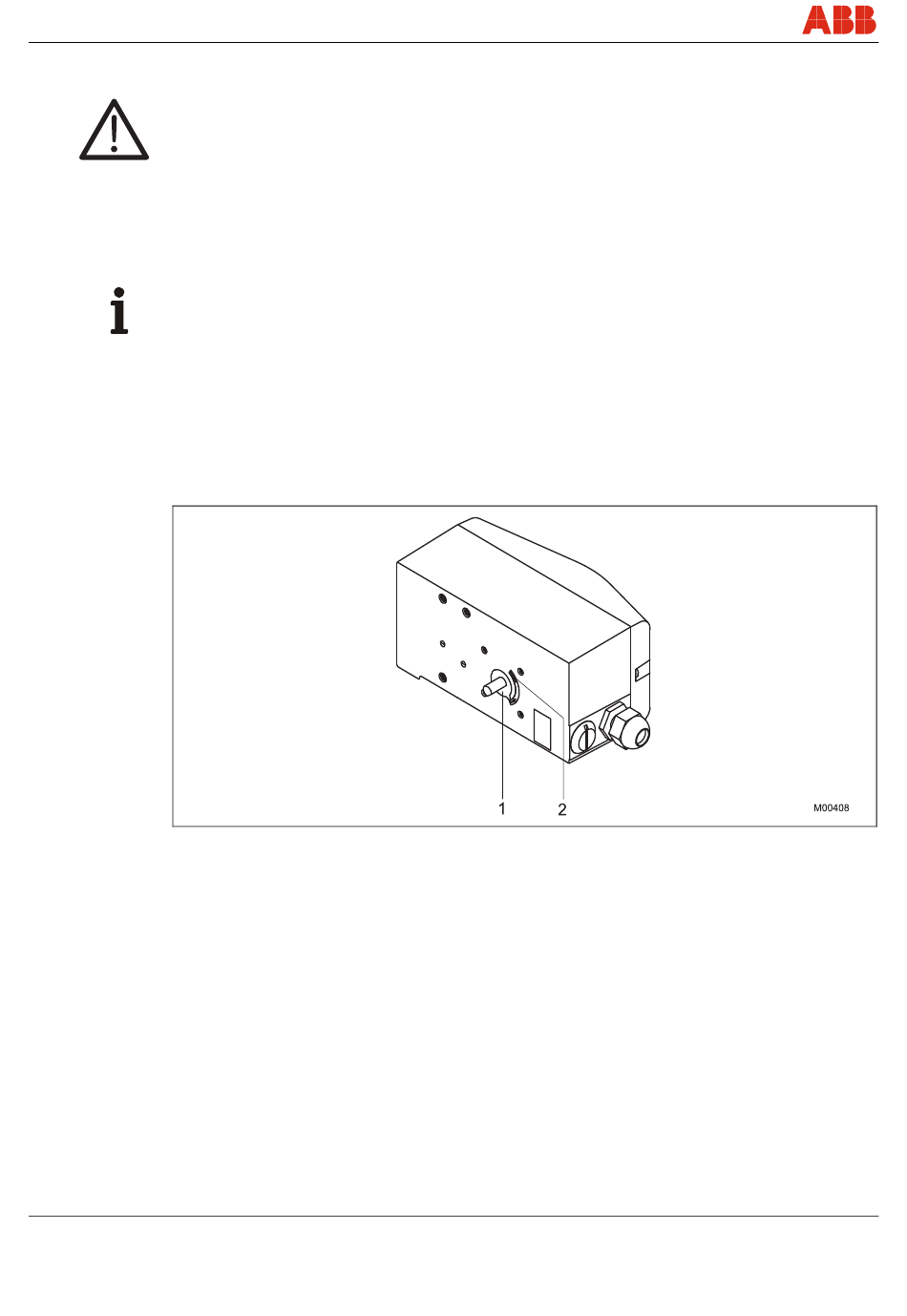

Fig. 3: Plage de travail
La flèche (1) sur l'axe de l'appareil (et ainsi le levier) doit se déplacer à l'intérieur de la plage (2)
marquée par les flèches.
12 TZIDC 41/18-79-FR
